Пилотный трубопроводы (2-2) — HITACHI EX220-2

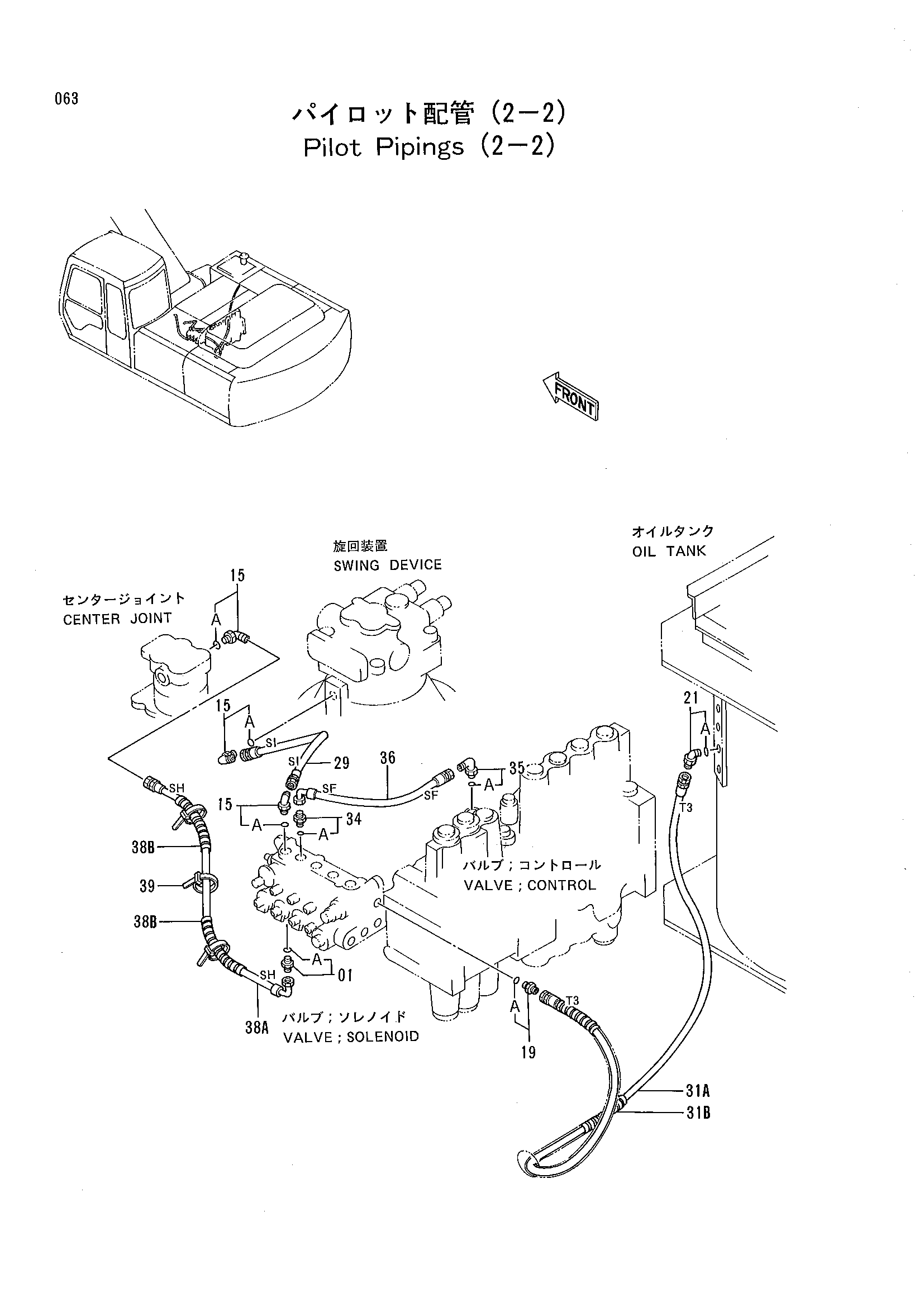

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4154670 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200467 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4278620 | Нейлоновый шланг | 1 |
| 31A | 4278416 замена: 4278619 | Нейлоновый шланг | 1 |
| 31A | 4278619 | Нейлоновый шланг | 1 |
| 31B | 4133527 | Защитный кожух | 1 |
| 31B | 4133527 | Защитный кожух | 2 |
| 34 | 4200465 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4154670 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4284970 | Нейлоновый шланг | 1 |
| 38A | 4289537 | Нейлоновый шланг | 1 |
| 38B | 4133527 | Защитный кожух | 2 |
| 39 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
