Пилотный трубопроводы (3-3)[LC] — HITACHI EX220-2
Заводская схема «Пилотный трубопроводы (3-3)[LC]» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

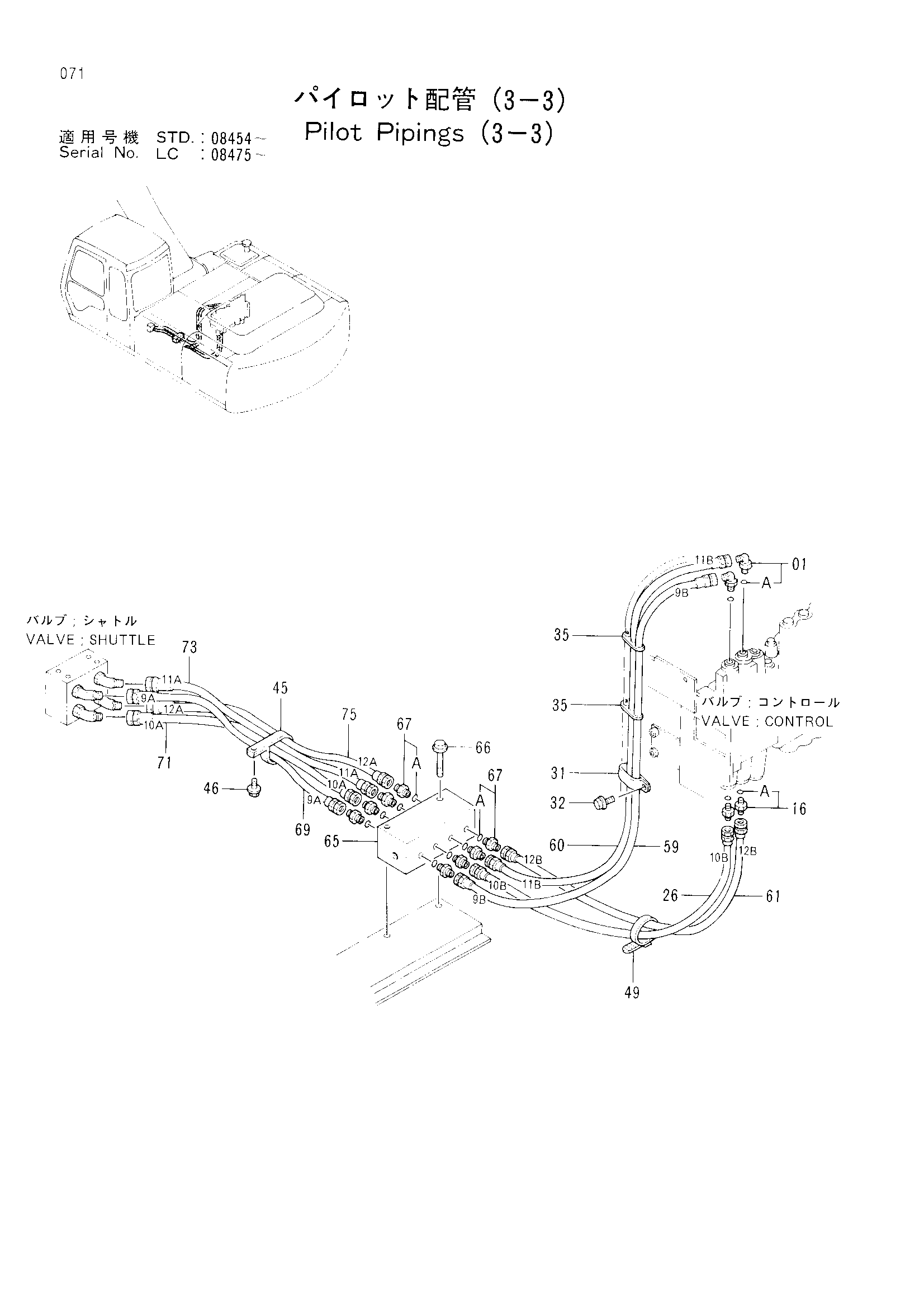

![Схема Пилотный трубопроводы (3-3)[LC] HITACHI EX220-2](/catalog-drawings/f1/f125337d-1d3b-4abd-8a8a-09de9adcde25.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4200466 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4306880 | Нейлоновый шланг (10B) | 1 |
| 31 | 4259817 | Зажим | 1 |
| 32 | J011025 | Болт с шайбой | 1 |
| 35 | 4203210 | Хомут | 2 |
| 45 | 4193848 | Зажим | 1 |
| 46 | J011025 | Болт с шайбой | 1 |
| 49 | 4055312 | Ленточный зажим | 1 |
| 59 | 4306879 | Нейлоновый шланг (9B) | 1 |
| 60 | 4306881 | Нейлоновый шланг (11B) | 1 |
| 61 | 4306882 | Нейлоновый шланг (12B) | 1 |
| 65 | 4295125 | Клапан регулировочный | 1 |
| 66 | 4305337 | Болт с шайбой | 2 |
| 67 | 4200466 | Адаптер | 8 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4304437 | Нейлоновый шланг (9A) | 1 |
| 71 | 4304439 | Нейлоновый шланг (10A) | 1 |
| 73 | 4304441 | Нейлоновый шланг (11A) | 1 |
| 75 | 4304443 | Нейлоновый шланг (12A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
