Радиатор — HITACHI EX220-2

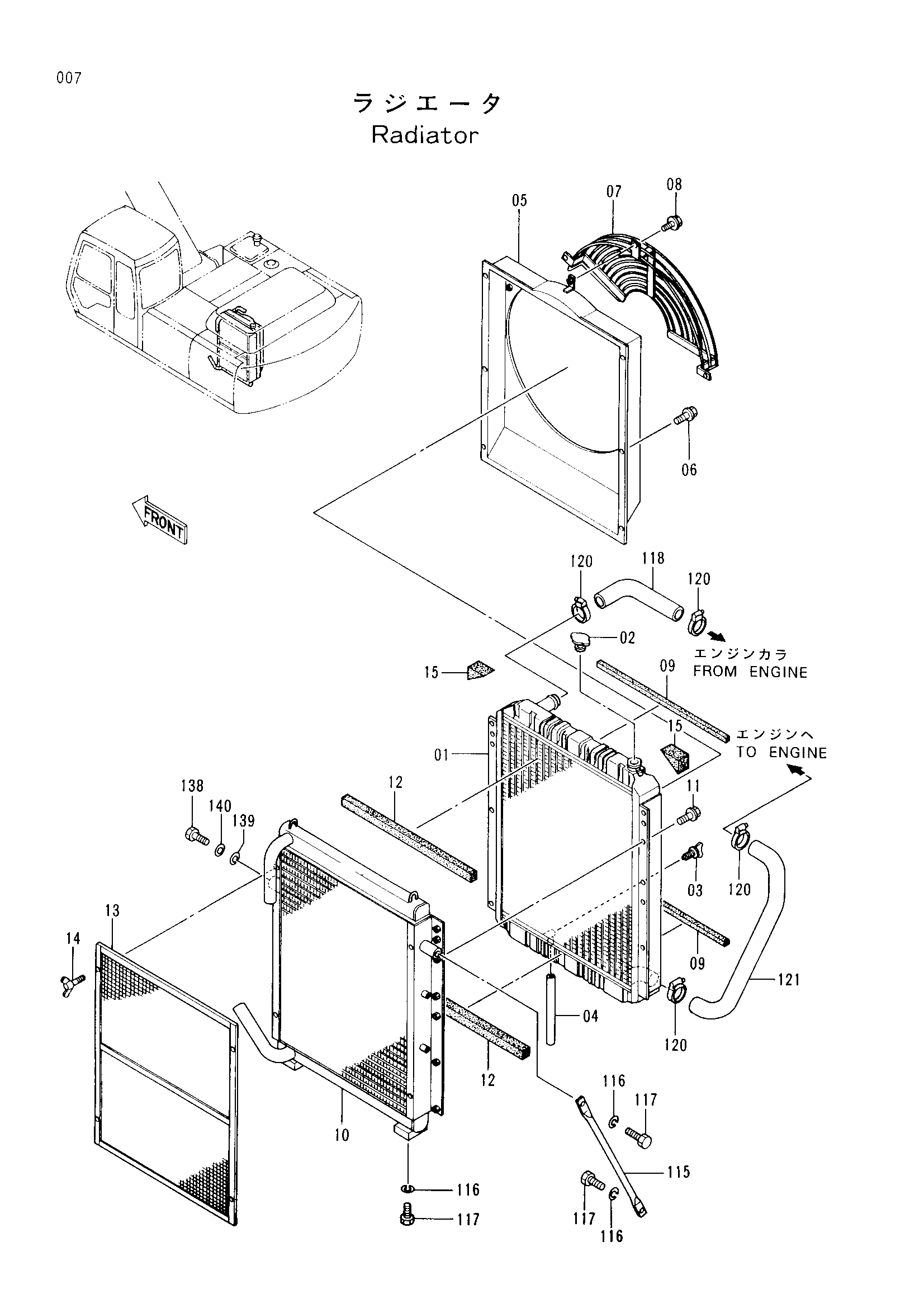

Заводская схема «Радиатор» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-15 | 4271780 | Радиатор в сборе | 1 |
| 01-15 | 4307966 | Радиатор в сборе | 1 |
| 01 | 4286102 | Коре радиатор | 1 |
| 02 | 4152858 | Колпачок | 1 |
| 03 | 4201253 | Кокк дренажный | 1 |
| 04 | 4201254 замена: 4301400 | Трубка дренажный | 1 |
| 04 | 4301400 | Трубка дренажный | 1 |
| 05 | 4286103 | Кожух | 1 |
| 06 | 4286940 | Болт с шайбой | 6 |
| 07 | 4286104 | Сетка | 1 |
| 07 | 4297260 | Сетка | 1 |
| 08 | 4286940 | Болт с шайбой | 3 |
| 09 | 4286105 | Манжета | 2 |
| 10 | 4286106 | Масляный радиатор | 1 |
| 11 | J021020 | Болт с шайбой | 6 |
| 12 | 4286107 | Манжета | 2 |
| 13 | 4286108 | Защитный кожух | 1 |
| 14 | M360614 | Болт винг | 4 |
| 15 | 4286109 | Манжета | 2 |
| 115 | 4259818 | Стойка | 1 |
| 116 | A590916 | Пружинная шайба | 6 |
| 117 | J901632 | Болт | 6 |
| 118 | 3051967 | Водяной шланг | 1 |
| 120 | 4504198 | Хомут шланга | 4 |
| 121 | 3057209 | Водяной шланг | 1 |
| 138 | J901635 | Болт | 1 |
| 139 | A590916 | Пружинная шайба | 1 |
| 140 | A590116 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
