Гидроцилиндр ковша — HITACHI EX220-2

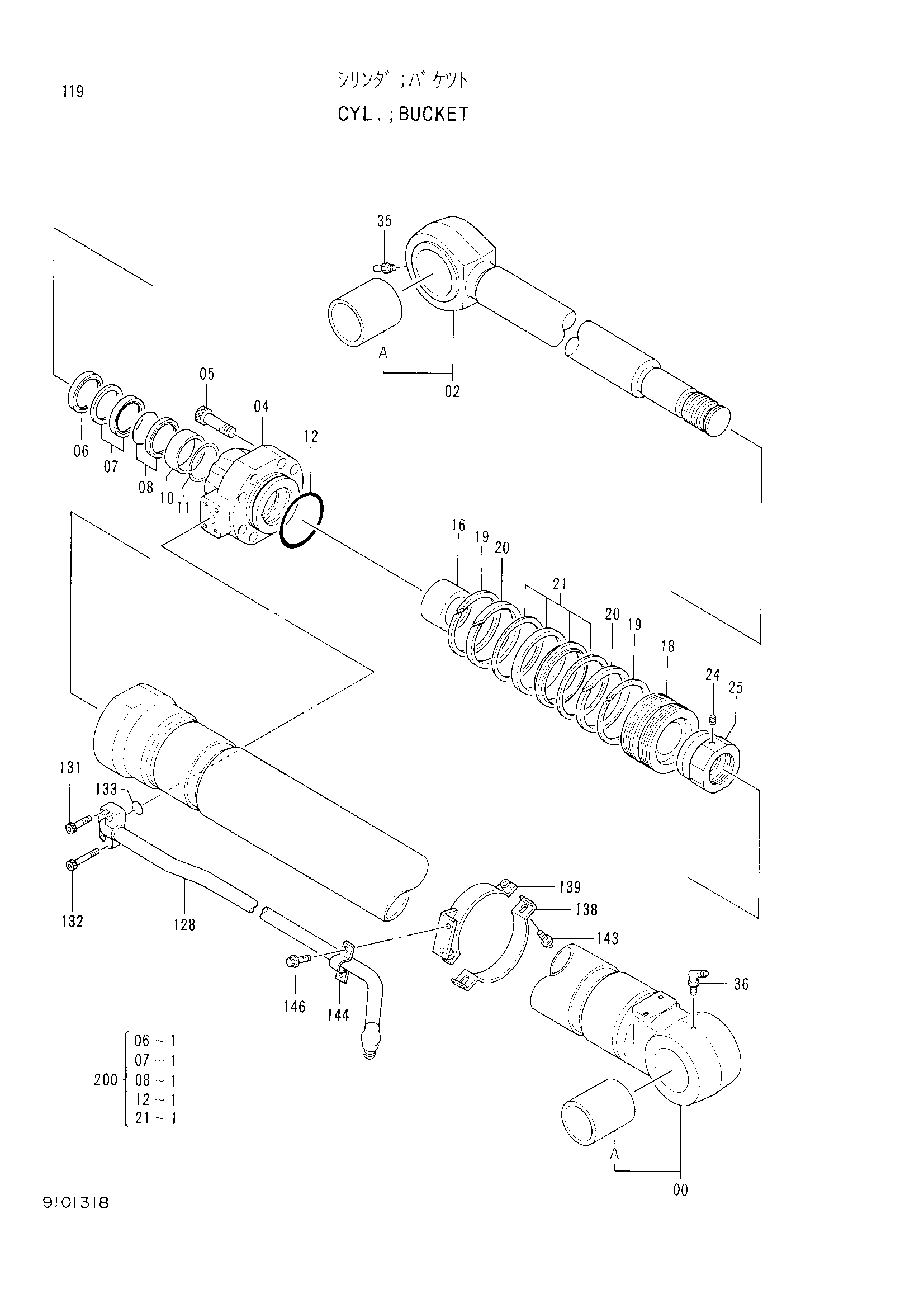

Заводская схема «Гидроцилиндр ковша» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9101318 | Гидроцилиндр ковша | 1 | |
| 00-36 | 9103462 | Гидроцилиндр. (пипелесс) | 1 |
| 00 | 7021848 замена: 9121234 | Труба гидроцилиндра в сборе | 1 |
| 00 | 9121234 | Труба гидроцилиндра в сборе | 1 |
| 00A | 3031788 | Втулка | 1 |
| 02 | 7021846 | Шток поршня в сборе | 1 |
| 02A | 3031789 | Втулка | 1 |
| 04 | 1014534 | Головка гидроцилиндра | 1 |
| 05 | M342280 | Болт с внутренним шестигранником | 8 |
| 06 | 4124848 | Пылезащитное уплотнение | 1 |
| 07 | 4253559 | Уплотнение | 1 |
| 08 | 4253561 | Кольцо | 1 |
| 10 | 4272960 | Втулка | 1 |
| 11 | 4272974 | Стопорное кольцо | 1 |
| 12 | 4253563 | Уплотнительное кольцо | 1 |
| 16 | 4253558 | Кольцо амортизатор | 1 |
| 18 | 3050116 | Поршень | 1 |
| 19 | 4168234 | Кольцо тефлон | 2 |
| 20 | 4253562 | Износостойкое кольцо | 2 |
| 21 | 4124860 | Уплотнительное кольцо | 1 |
| 24 | 4201805 | Установочный винт | 1 |
| 25 | 3050115 | Гайка | 1 |
| 35 | J75481 | Пресс-маслёнка | 1 |
| 36 | J75581 | Пресс-маслёнка | 1 |
| 128 | 8046951 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 2 |
| 132 | M341260 | Болт с внутренним шестигранником | 2 |
| 133 | A811035 | Уплотнительное кольцо | 1 |
| 138 | 3050114 | Хомут | 1 |
| 139 | 8046957 | Хомут | 1 |
| 143 | J011035 | Болт с шайбой | 2 |
| 144 | 4194152 | Хомут трубки | 1 |
| 146 | J011025 | Болт с шайбой | 2 |
| 200 | 9103844 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
