Крышка (1-5) — HITACHI EX220-2

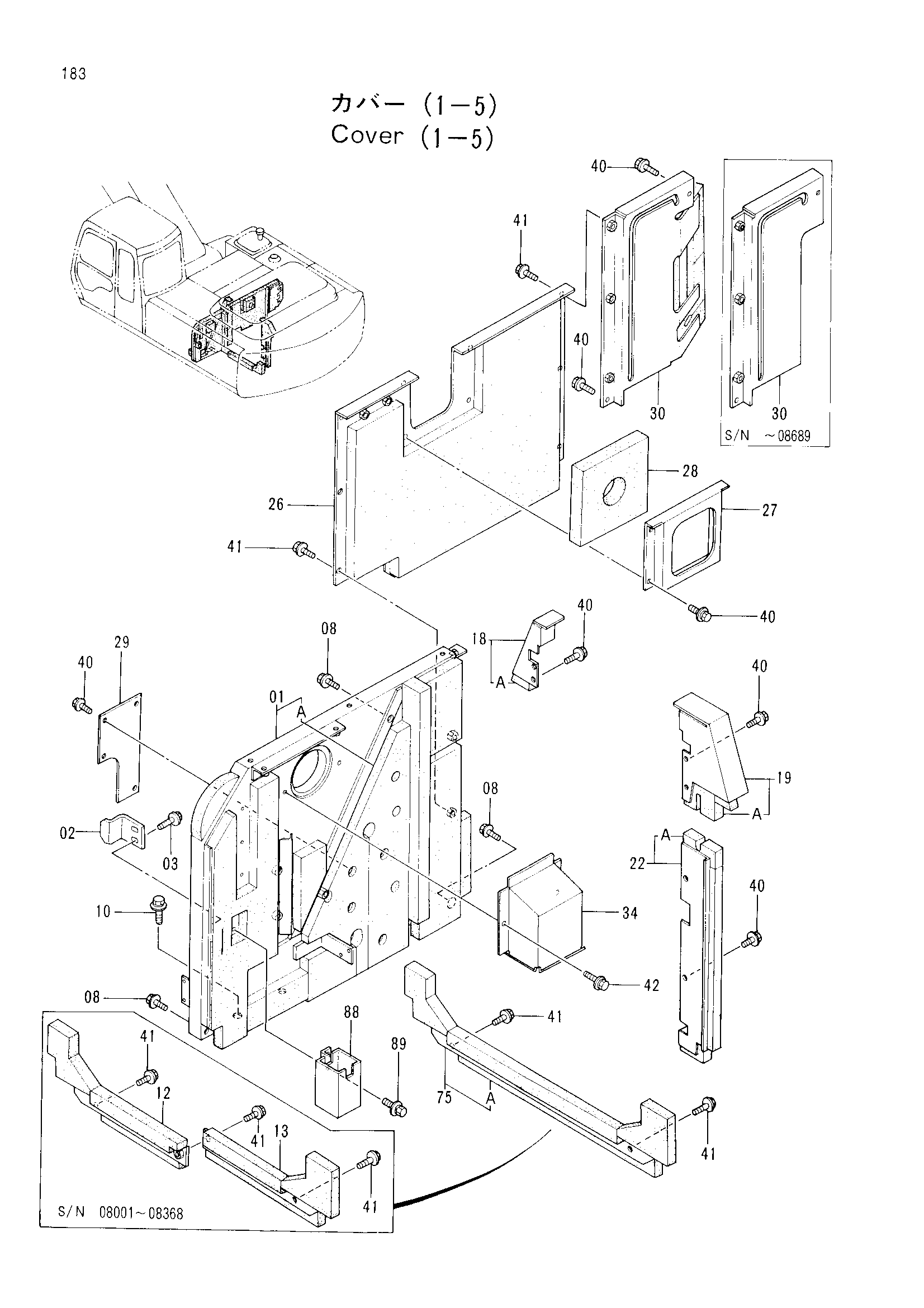

Заводская схема «Крышка (1-5)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6011947 | Крышка | 1 |
| 01A | 4327218 | Резиновая прокладка | 1 |
| 02 | 4257087 | Ограничитель | 1 |
| 03 | J031030 | Болт с шайбой | 2 |
| 08 | J021030 | Болт с шайбой | 4 |
| 10 | J031230 | Болт с шайбой | 2 |
| 12 | 8051251 | Крышка | 1 |
| 13 | 8051252 | Крышка | 1 |
| 18 | 8050194 | Крышка | 1 |
| 18A | 4323329 | Резиновая прокладка | 1 |
| 19 | 8050195 | Крышка | 1 |
| 19A | 4327217 | Резиновая прокладка | 1 |
| 22 | 8050193 | Крышка | 1 |
| 22A | 4322965 | Резиновая прокладка | 1 |
| 26 | 8051121 | Крышка | 1 |
| 27 | 2031299 | Крышка | 1 |
| 28 | 4262125 | Резиновая прокладка | 1 |
| 29 | 4261902 | Пластина | 1 |
| 30 | 7027589 | Крышка | 1 |
| 30 | 8048817 замена: 7027589 | Крышка | 1 |
| 34 | 3055611 замена: 7028524 | Крышка | 1 |
| 34 | 3055611 | Крышка | 1 |
| 34 | 7028524 | Крышка | 1 |
| 34 | 7028524 | Крышка | 1 |
| 40 | J021030 | Болт с шайбой | 16 |
| 41 | J031025 | Болт с шайбой | 8 |
| 41 | J031025 | Болт с шайбой | 9 |
| 42 | J010814 | Болт с шайбой | 2 |
| 42 | J010814 | Болт с шайбой | 2 |
| 42 | J010814 | Болт с шайбой | 3 |
| 42 | J010814 | Болт с шайбой | 3 |
| 75 | 8054451 | Крышка | 1 |
| 75A | 4320430 | Резиновая прокладка | 1 |
| 88 | 8051479 | Держатель | 1 |
| 89 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
