Масляный радиатор трубопроводы (3) — HITACHI EX220-2

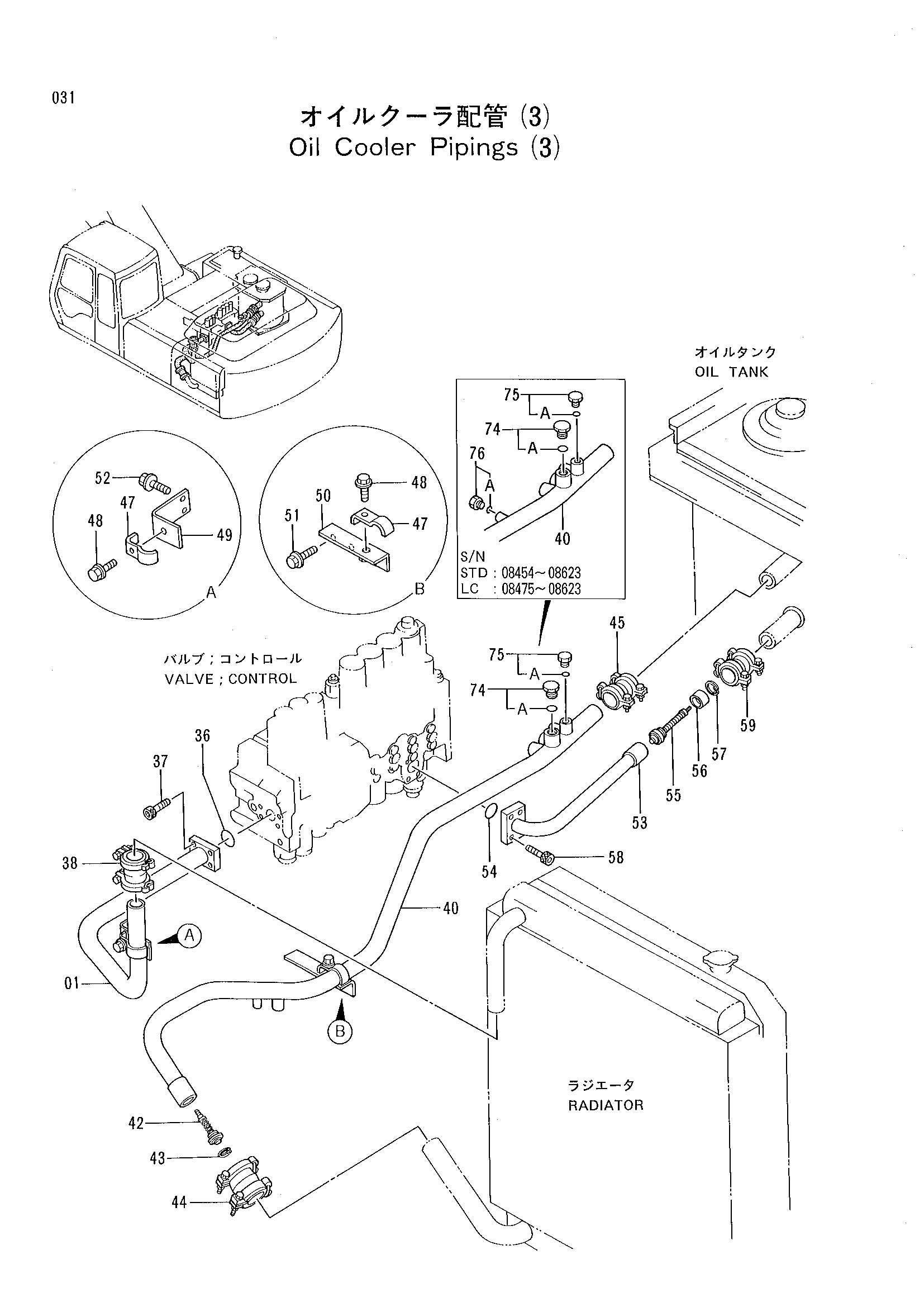

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8048481 | Обратная трубка | 1 |
| 36 | A811040 | Уплотнительное кольцо | 1 |
| 37 | M341036 | Болт с внутренним шестигранником | 4 |
| 38 | 4069801 | Муфта | 1 |
| 40 | 7025066 | Обратная трубка | 1 |
| 40 | 7026935 | Обратная трубка | 1 |
| 42 | 4255211 замена: 4276584 | Клапан | 1 |
| 42 | 4276584 | Клапан | 1 |
| 43 | 991718 | Стопорное кольцо | 1 |
| 44 | 4067834 | Муфта | 1 |
| 45 | 4069801 | Муфта | 1 |
| 47 | 4053698 | Хомут трубки | 2 |
| 48 | J011270 | Болт с шайбой | 2 |
| 49 | 9735346 | Кронштейн | 1 |
| 50 | 9735345 | Кронштейн | 1 |
| 51 | J011030 | Болт с шайбой | 2 |
| 52 | J021025 | Болт с шайбой | 2 |
| 53 | 8048265 | Обратная трубка | 1 |
| 54 | A811040 | Уплотнительное кольцо | 1 |
| 55 | 4272164 | Клапан | 1 |
| 56 | 4256203 | Кольцо | 1 |
| 57 | 446751 | Стопорное кольцо | 1 |
| 58 | M341036 | Болт с внутренним шестигранником | 4 |
| 59 | 4069801 | Муфта | 1 |
| 74 | 4174542 | Пробка | 1 |
| 74A | 4506424 | Уплотнительное кольцо | 1 |
| 75 | 4092534 | Пробка | 1 |
| 75A | 4509180 | Уплотнительное кольцо | 1 |
| 76 | 4093624 | Пробка | 1 |
| 76 | 4093624 | Пробка | 1 |
| 76 | 4093624 | Пробка | 1 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
