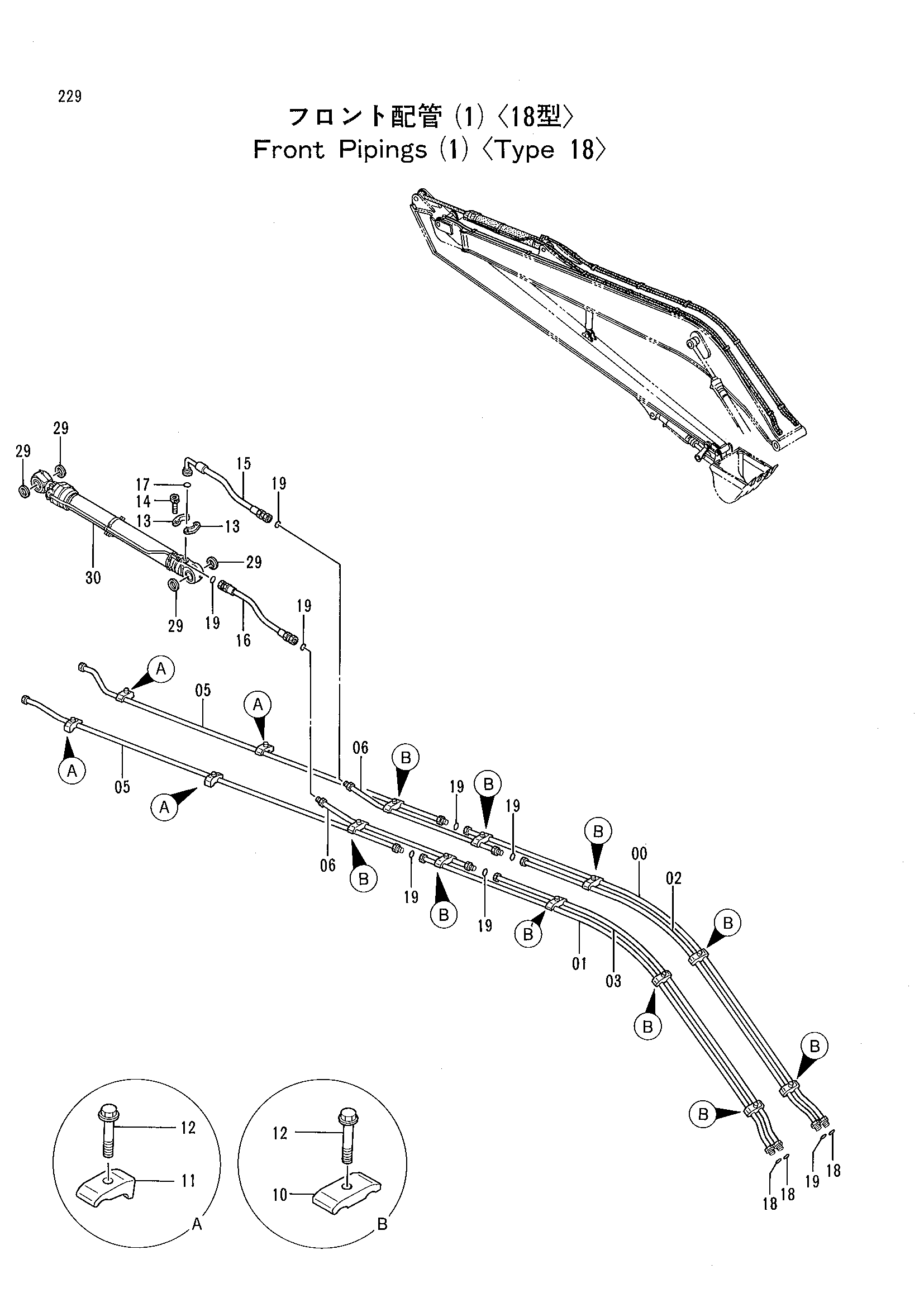

Передний трубопроводы (1) <тип 18> — HITACHI EX220-2
Заводская схема «Передний трубопроводы (1) <тип 18>» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053313 | Трубка | 1 |
| 01 | 8053314 | Трубка | 1 |
| 02 | 8053315 | Трубка | 1 |
| 03 | 8053316 | Трубка | 1 |
| 05 | 8053317 | Трубка | 2 |
| 06 | 8053318 | Трубка | 2 |
| 10 | 4189859 | Хомут трубки | 10 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 14 |
| 13 | 4085560 | Разъёмный фланец | 2 |
| 14 | M341240 | Болт с внутренним шестигранником | 4 |
| 15 | 4252855 | Шланг | 1 |
| 16 | 4272697 | Шланг | 1 |
| 17 | 966993 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 3 |
| 19 | 4187328 | Уплотнительное кольцо | 8 |
| 29 | 4067901 | Пылезащитное уплотнение | 4 |
| 30 | 9110436 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
