Кондиционер (1) — HITACHI EX220-2

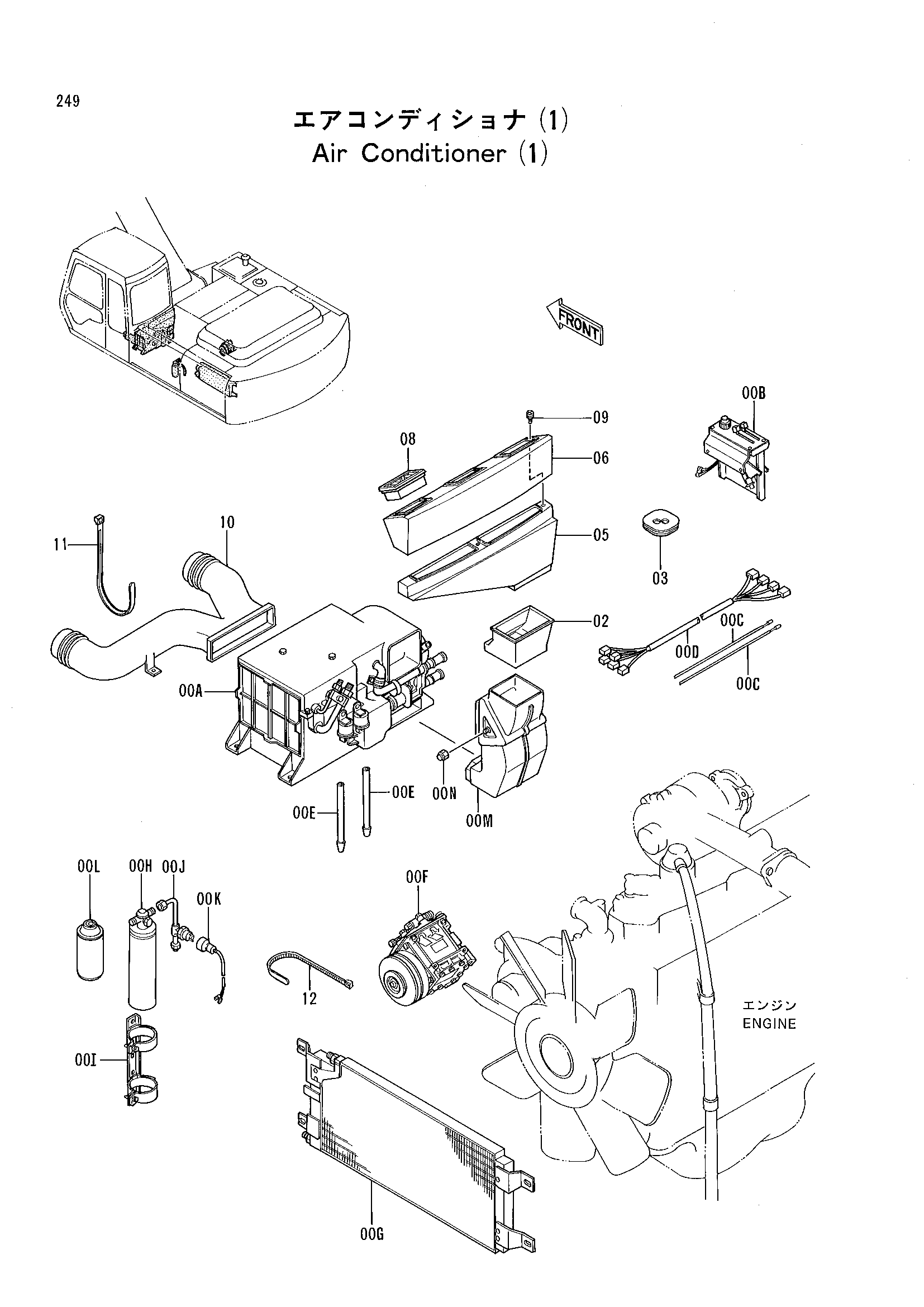

Заводская схема «Кондиционер (1)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-N | 4258874 | Кондиционер в сборе | 1 |
| 00A | 4281178 | Блок | 1 |
| 00B | 4281181 | Контроллер | 1 |
| 00C | 4252000 | Трос управления | 2 |
| 00D | 4281186 | Провод электрический | 1 |
| 00E | 4251897 | Шланг | 2 |
| 00F | 4281180 | Компрессор | 1 |
| 00G | 4234820 | Конденсатор | 1 |
| 00H | 4234818 | Бак рекеивер | 1 |
| 00I | 4234819 | Держатель | 1 |
| 00J | 4281185 | Трубка | 1 |
| 00K | 4281184 | Провод электрический | 1 |
| 00L | 4234825 | GAS | 1 |
| 00M | 4281179 | Воздуховод воздушный | 1 |
| 00N | 4293151 | Пробка | 1 |
| 02 | 4264701 | Воздуховод радиатор | 1 |
| 03 | 4205082 | Резиновая втулка | 1 |
| 05 | 4264702 | Воздуховод радиатор | 1 |
| 06 | 4264703 | Воздуховод радиатор | 1 |
| 08 | 4259639 | Решётка | 3 |
| 09 | J460635 | Винт с шайбой | 3 |
| 10 | 4264644 | Воздуховод отопитель | 1 |
| 11 | 4121859 | Ленточный зажим | 2 |
| 12 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
