Воздушный контитионер (2) — HITACHI EX220-2

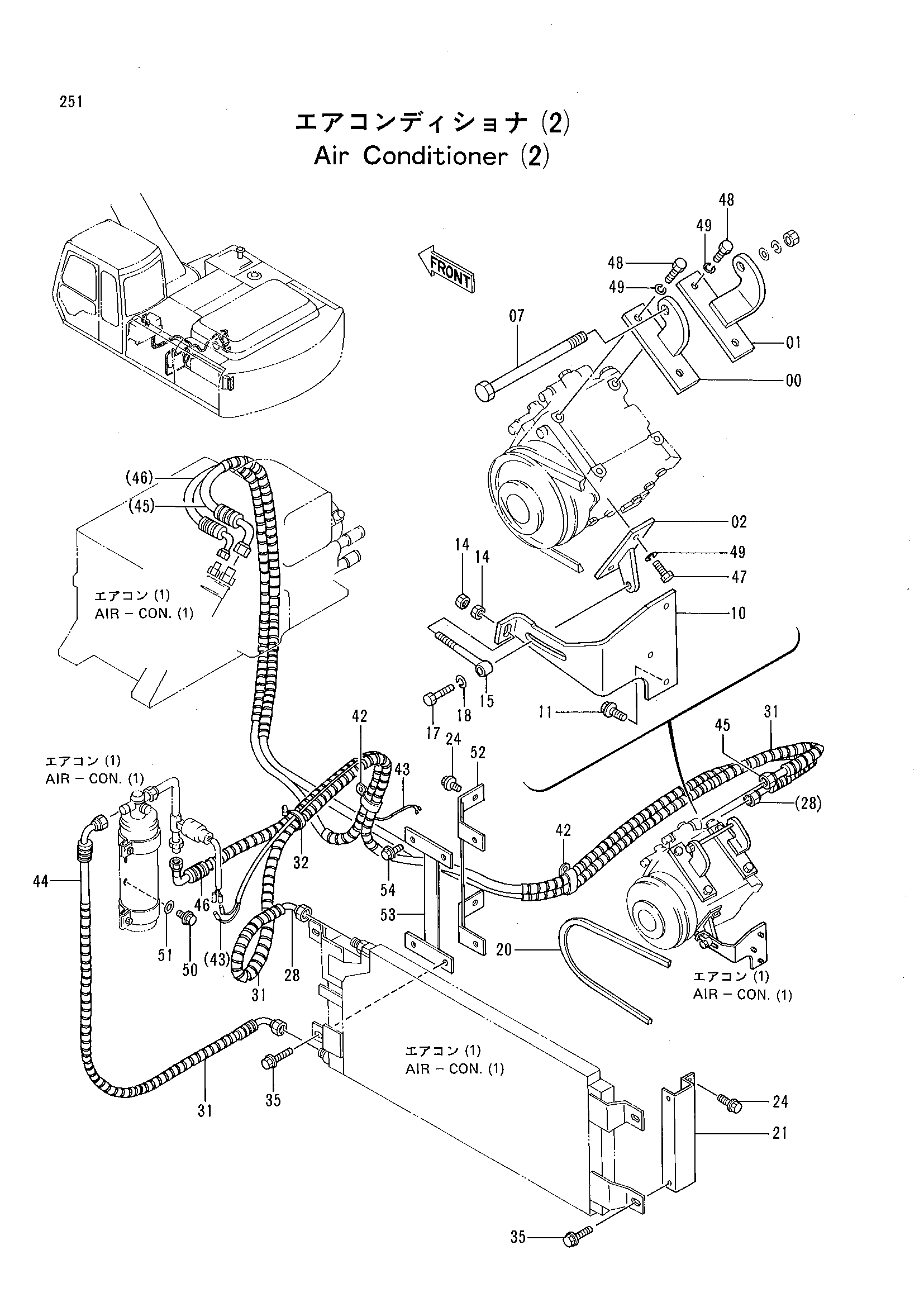

Заводская схема «Воздушный контитионер (2)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9735831 | Кронштейн | 1 |
| 01 | 9735832 | Кронштейн | 1 |
| 02 | 9735833 | Кронштейн | 1 |
| 07 | 4264209 | Болт | 1 |
| 10 | 2030908 | Кронштейн | 1 |
| 11 | J011022 | Болт с шайбой | 3 |
| 14 | J952010 | Гайка | 2 |
| 15 | 9800676 | Болт | 1 |
| 17 | M210840 | Болт | 1 |
| 18 | A590908 | Пружинная шайба | 1 |
| 20 | 4198588 | Ремень V | 1 |
| 21 | 9737368 | Кронштейн | 1 |
| 24 | J021020 | Болт с шайбой | 4 |
| 28 | 4264400 | Шланг радиатора | 1 |
| 31 | 4044420 | Защитный кожух | 14 |
| 32 | 4055312 | Ленточный зажим | 15 |
| 35 | J020820 | Болт с шайбой | 4 |
| 42 | 4192034 | Зажим | 2 |
| 43 | 4291673 | Жгут проводов | 1 |
| 44 | 4292029 | Шланг радиатора | 1 |
| 45 | 4292028 | Шланг радиатора | 1 |
| 46 | 4292030 | Шланг радиатора | 1 |
| 47 | M210830 | Болт | 2 |
| 48 | M210820 | Болт | 4 |
| 49 | A590908 | Пружинная шайба | 6 |
| 50 | J010620 | Болт с шайбой | 3 |
| 51 | A590108 | Плоская шайба | 3 |
| 52 | 8053424 | Кронштейн | 1 |
| 53 | 8053425 | Кронштейн | 1 |
| 54 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
