Шланг защита от разрыва клапан трубопроводы (рукоять): 1 <тип 3> — HITACHI EX220-2

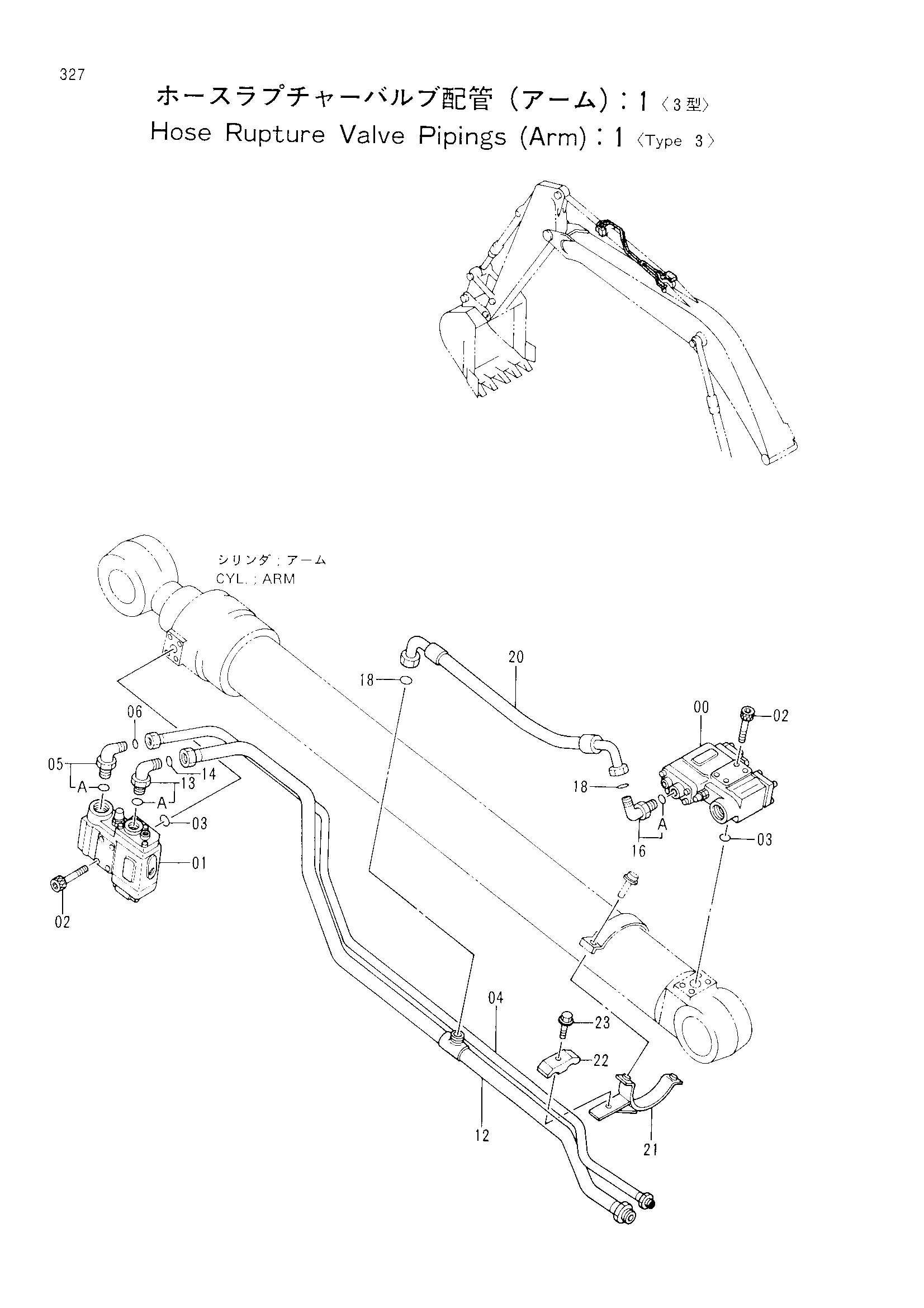

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 1 <тип 3>» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4311304 | Удерживающий клапан | 1 |
| 01 | 4311305 | Удерживающий клапан | 1 |
| 02 | 4317620 | Болт с внутренним шестигранником | 8 |
| 03 | A811035 | Уплотнительное кольцо | 2 |
| 04 | 8057802 | Трубка | 1 |
| 05 | 4198799 | Угловой штуцер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 1 |
| 12 | 8057803 | Трубка | 1 |
| 13 | 4208474 | Угловой штуцер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 1 |
| 16 | 4198799 | Угловой штуцер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4187328 | Уплотнительное кольцо | 2 |
| 20 | 4307666 | Шланг | 1 |
| 21 | 8053750 | Хомут | 1 |
| 22 | 4153488 | Хомут трубки | 1 |
| 23 | J011270 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
