Пилотный трубопроводы (6-2) — HITACHI EX220-2

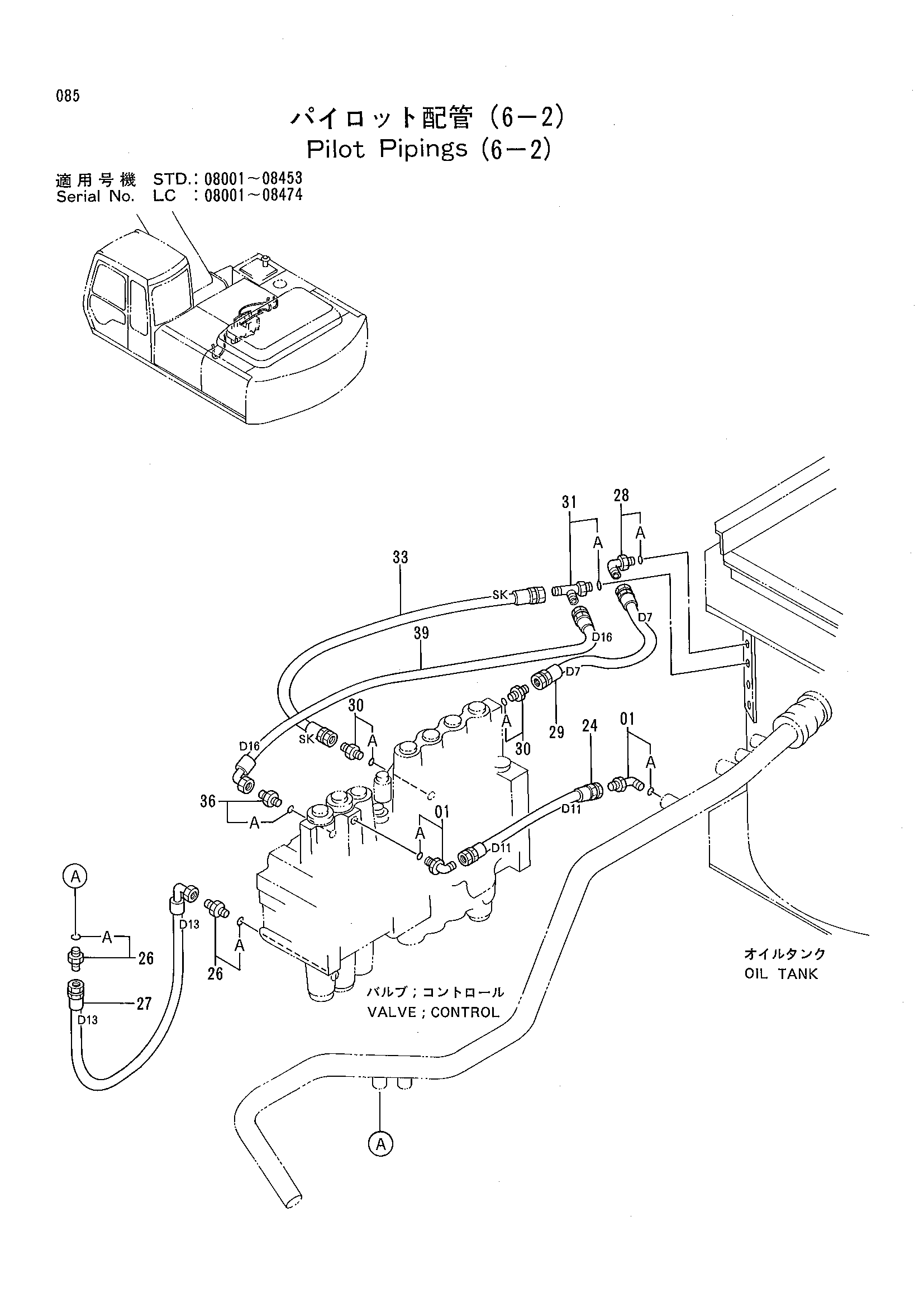

Заводская схема «Пилотный трубопроводы (6-2)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4287821 | Нейлоновый шланг | 1 |
| 26 | 4200465 | Адаптер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4284179 | Нейлоновый шланг | 1 |
| 28 | 4154670 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4287738 | Нейлоновый шланг | 1 |
| 30 | 4200465 | Адаптер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4203171 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4278425 | Нейлоновый шланг | 1 |
| 36 | 4200465 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4287616 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
