Шланг защита от разрыва клапан трубопроводы (стрела): 2 — HITACHI EX220-2

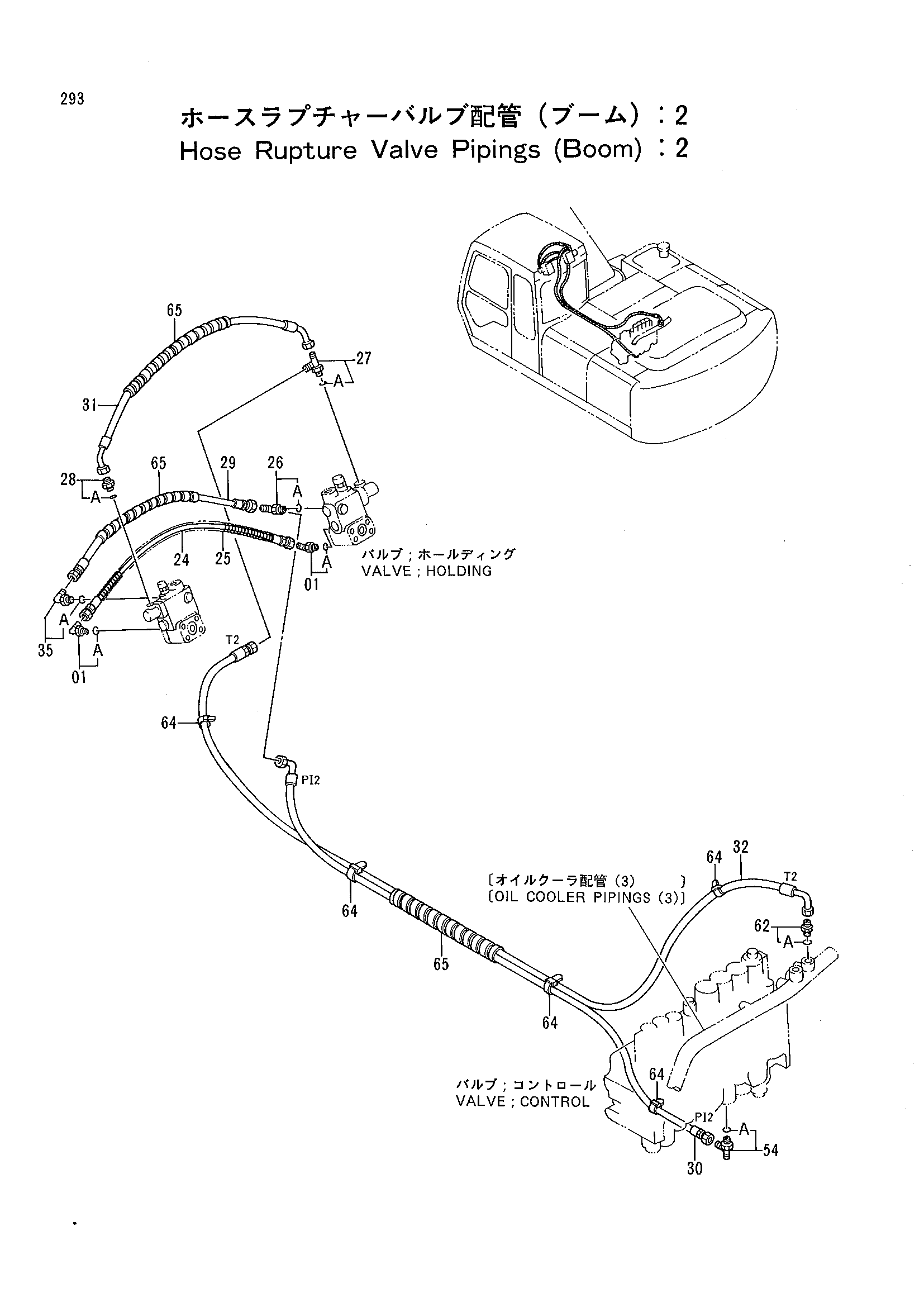

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 2» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4299672 | Шланг | 1 |
| 25 | 4298761 | Защита шланга | 1 |
| 26 | 4208472 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4205363 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4200466 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4269837 | Шланг | 1 |
| 30 | 4299670 | Шланг | 1 |
| 31 | 4299671 | Шланг | 1 |
| 32 | 4299669 | Шланг | 1 |
| 35 | 4154671 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4205363 | Тройник | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4261938 | Фильтр | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4055312 | Ленточный зажим | 5 |
| 65 | 4133527 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
