STD. рукоять 2.96M — HITACHI EX220-2

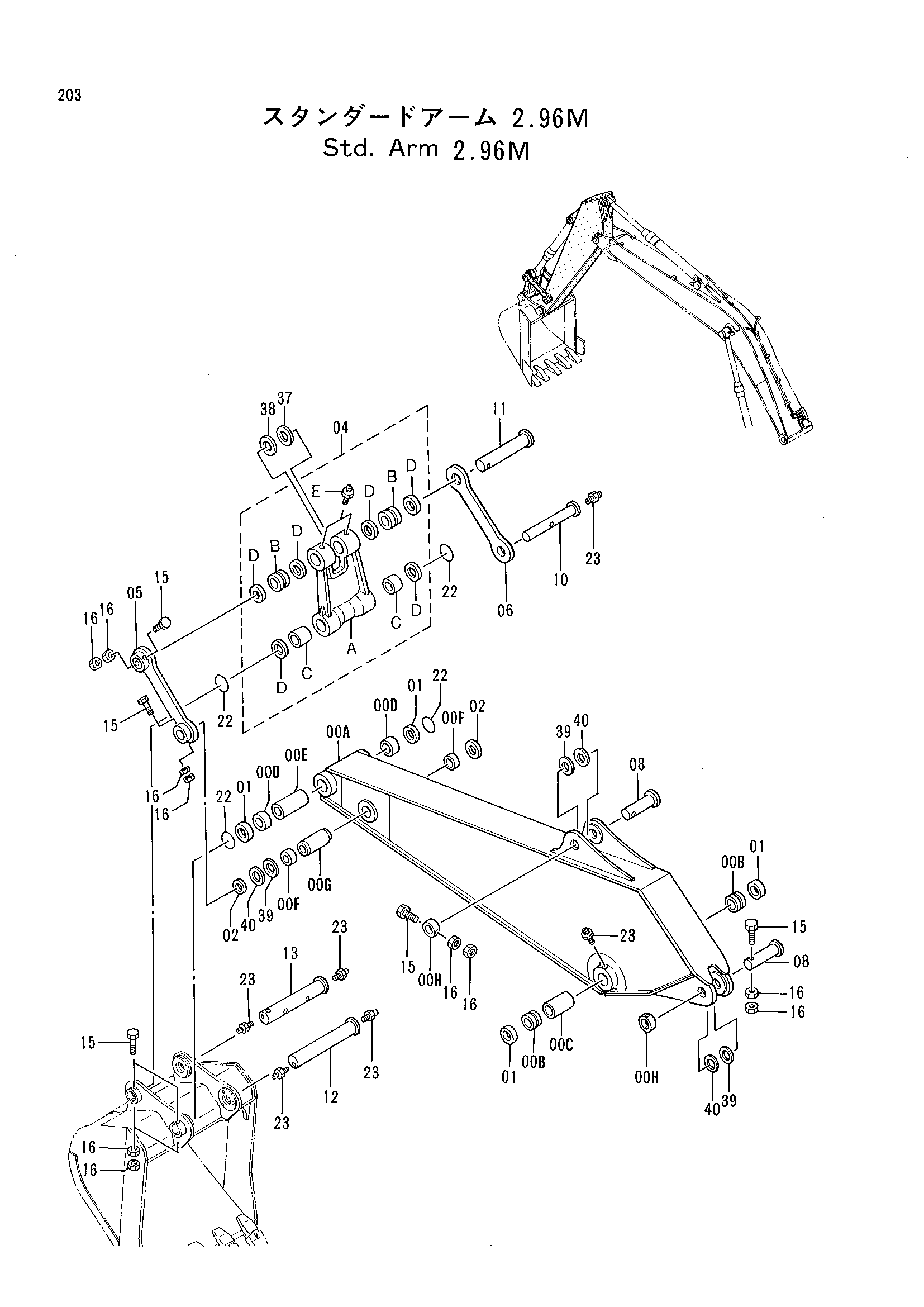

Заводская схема «STD. рукоять 2.96M» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-H | 7021915 | Рукоять в сборе | 1 |
| 00A | 6010643 | Рукоять | 1 |
| 00B | 3038451 | Втулка | 2 |
| 00C | 4144320 | Проставка | 1 |
| 00D | 4203425 | Втулка | 2 |
| 00E | 4144379 | Проставка | 1 |
| 00F | 4203424 | Втулка | 2 |
| 00G | 4144380 | Проставка | 1 |
| 00H | 4067719 | Ограничитель | 2 |
| 01 | 4067901 | Пылезащитное уплотнение | 4 |
| 02 | 4067902 | Пылезащитное уплотнение | 2 |
| 04 | 8050168 | Тяга в сборе | 1 |
| 04A | 1016241 | Тяга | 1 |
| 04B | 3038450 | Втулка | 2 |
| 04C | 4203426 | Втулка | 2 |
| 04D | 4067901 | Пылезащитное уплотнение | 6 |
| 04E | J75481 | Пресс-маслёнка | 2 |
| 05 | 8050930 | Тяга | 1 |
| 06 | 3056355 | Тяга | 1 |
| 08 | 3038443 | Палец | 2 |
| 10 | 3038445 | Палец | 1 |
| 11 | 3038448 | Палец | 1 |
| 12 | 3041202 | Палец | 1 |
| 13 | 3041203 | Палец | 1 |
| 15 | M222004 | Болт | 6 |
| 16 | J951020 | Гайка | 12 |
| 22 | 4089028 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 7 |
| 37 | 4124478 | Регулировочная шайба 1.2 | 2 |
| 38 | 4189837 | Регулировочная шайба 2.3 | 2 |
| 39 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 40 | 4114816 | Регулировочная шайба 2.3 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
