Пилотный трубопроводы (3-1) — HITACHI EX220-2

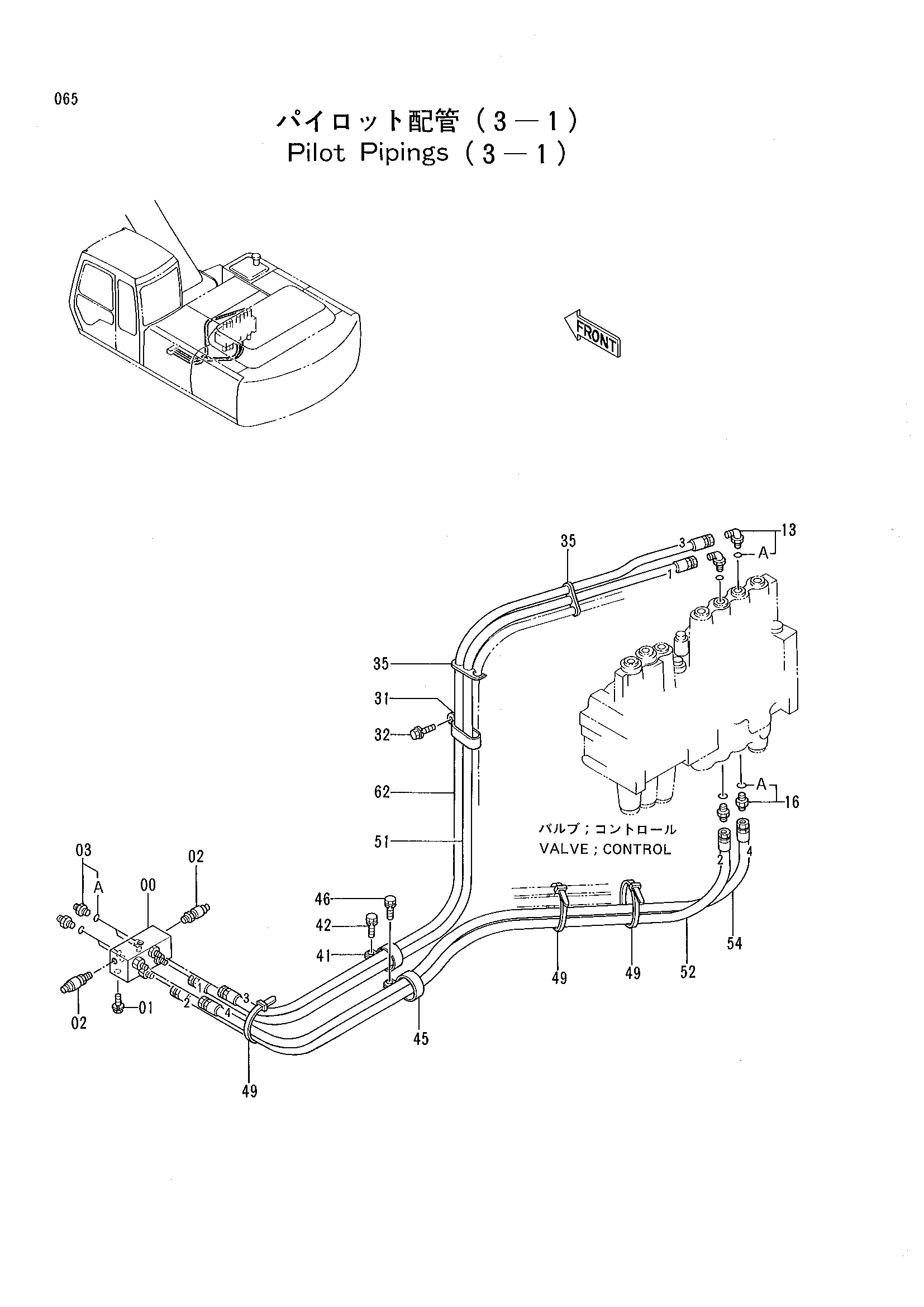

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4276716 | Клапан регулировочный | 1 |
| 01 | J010816 | Болт с шайбой | 2 |
| 02 | 4254563 | Выключатель давление | 2 |
| 03 | 4200466 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4208913 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4200466 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4259817 | Зажим | 1 |
| 32 | J011020 замена: J011025 | Болт с шайбой | 1 |
| 32 | J011025 | Болт с шайбой | 1 |
| 35 | 4203210 | Хомут | 2 |
| 41 | 4190264 | Зажим | 1 |
| 42 | J011025 | Болт с шайбой | 1 |
| 45 | 4193848 | Зажим | 1 |
| 46 | J011025 | Болт с шайбой | 1 |
| 49 | 4055312 | Ленточный зажим | 3 |
| 51 | 4287731 | Нейлоновый шланг | 1 |
| 52 | 4266671 | Нейлоновый шланг | 1 |
| 54 | 4266673 | Нейлоновый шланг | 1 |
| 62 | 4289665 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
