Крышка (1-7) — HITACHI EX220-2

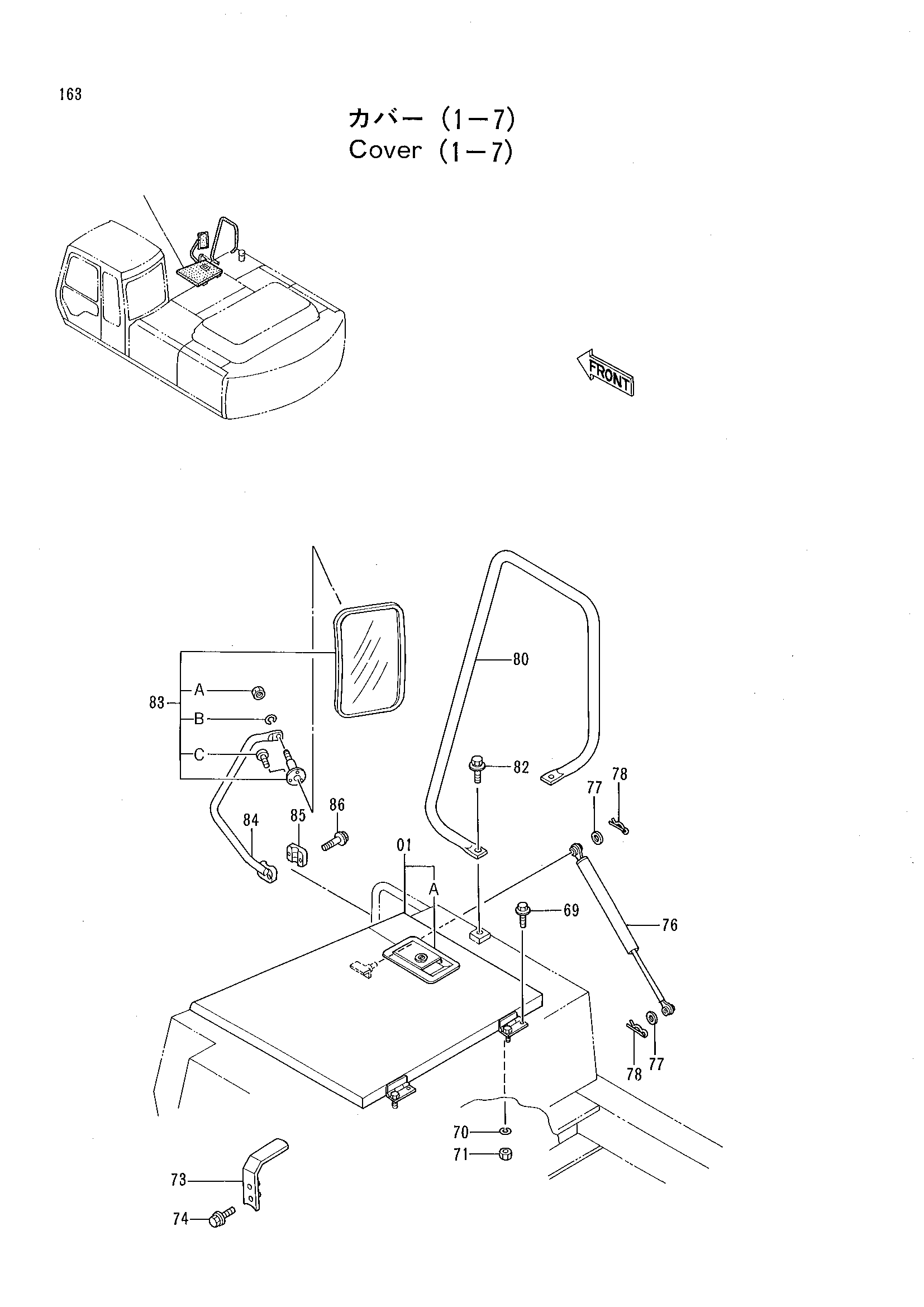

Заводская схема «Крышка (1-7)» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7024563 | Крышка | 1 |
| 01A | 7017924 | Дверь блокировка | 1 |
| 69 | J011022 | Болт с шайбой | 2 |
| 70 | A590910 | Пружинная шайба | 2 |
| 71 | J950010 | Гайка | 2 |
| 73 | 9736904 | Кронштейн | 1 |
| 74 | J021025 | Болт с шайбой | 2 |
| 76 | 4196560 | Стойка | 1 |
| 77 | A590108 | Плоская шайба | 2 |
| 78 | 4022697 | Стопорный палец | 2 |
| 80 | 8047346 | Стойка | 1 |
| 82 | J011228 | Болт с шайбой | 2 |
| 83 | 4093058 | Зеркало | 1 |
| 83A | M500807 | Гайка | 1 |
| 83B | A590908 | Пружинная шайба | 1 |
| 83C | M430413 | Винт | 3 |
| 84 | 8019989 | Стойка | 1 |
| 85 | 4113705 | Хомут | 1 |
| 86 | J010840 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
