Шланг защита от разрыва клапан трубопроводы (рукоять): 2 <тип 2> — HITACHI EX220-2

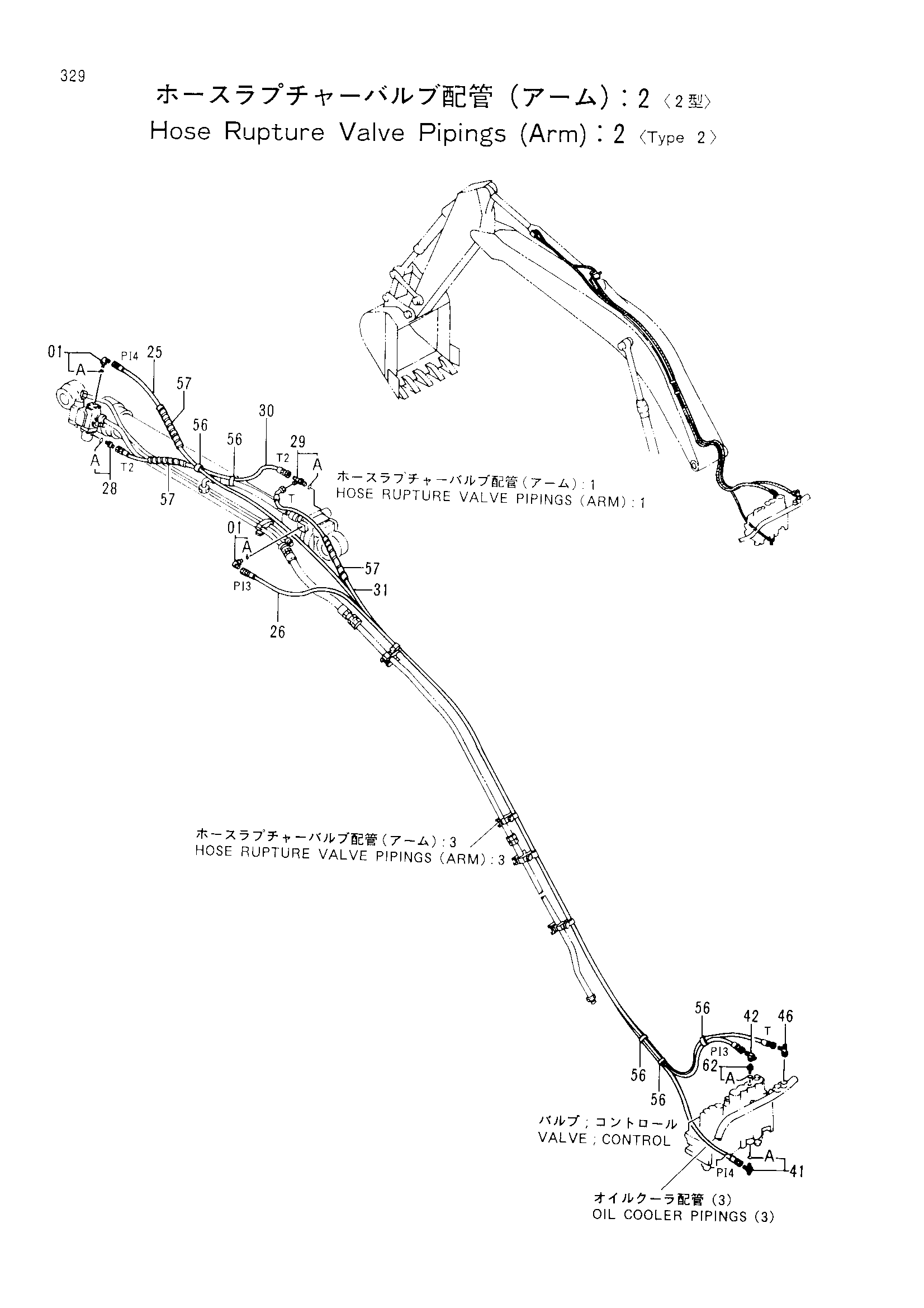

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 2 <тип 2>» для HITACHI EX220-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4299667 | Шланг (PI4) | 1 |
| 26 | 4299666 | Шланг (PI3) | 1 |
| 28 | 4200466 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4205363 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4299665 | Шланг (T2) | 1 |
| 31 | 4299668 | Шланг (T) | 1 |
| 41 | 4205363 | Тройник | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4226236 | Соединительный штуцер | 1 |
| 46 | 4246672 | Соединительный штуцер | 1 |
| 56 | 4055312 | Ленточный зажим | 5 |
| 57 | 4133527 | Защитный кожух | 3 |
| 62 | 4202422 | Адаптер | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
