Основной трубопроводы (2) — HITACHI EX220

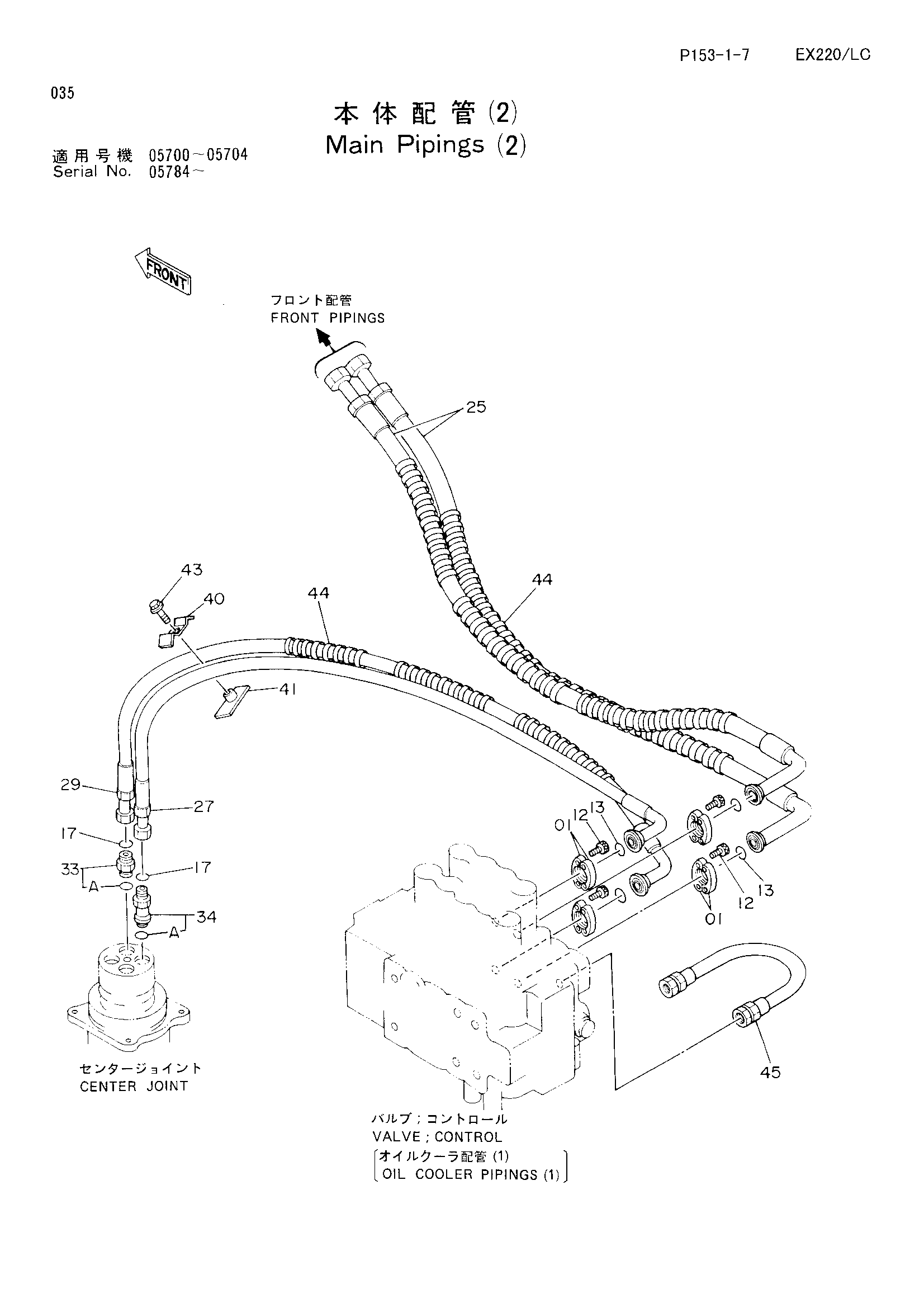

Заводская схема «Основной трубопроводы (2)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910 | Разъёмный фланец | 8 |
| 12 | M341030 | Болт с внутренним шестигранником | 16 |
| 13 | 971489 | Уплотнительное кольцо | 4 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 25 | 4188923 | Шланг | 2 |
| 27 | 4193873 | Шланг | 1 |
| 29 | 4225423 | Шланг | 1 |
| 33 | 4189619 | Адаптер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4189539 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4202103 | Хомут | 1 |
| 41 | 9727822 | Хомут | 1 |
| 43 | J011255 | Болт с шайбой | 1 |
| 44 | 4044420 | Защитный кожух | 8 |
| 45 | 4204190 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
