Смазка трубопроводы — HITACHI EX220

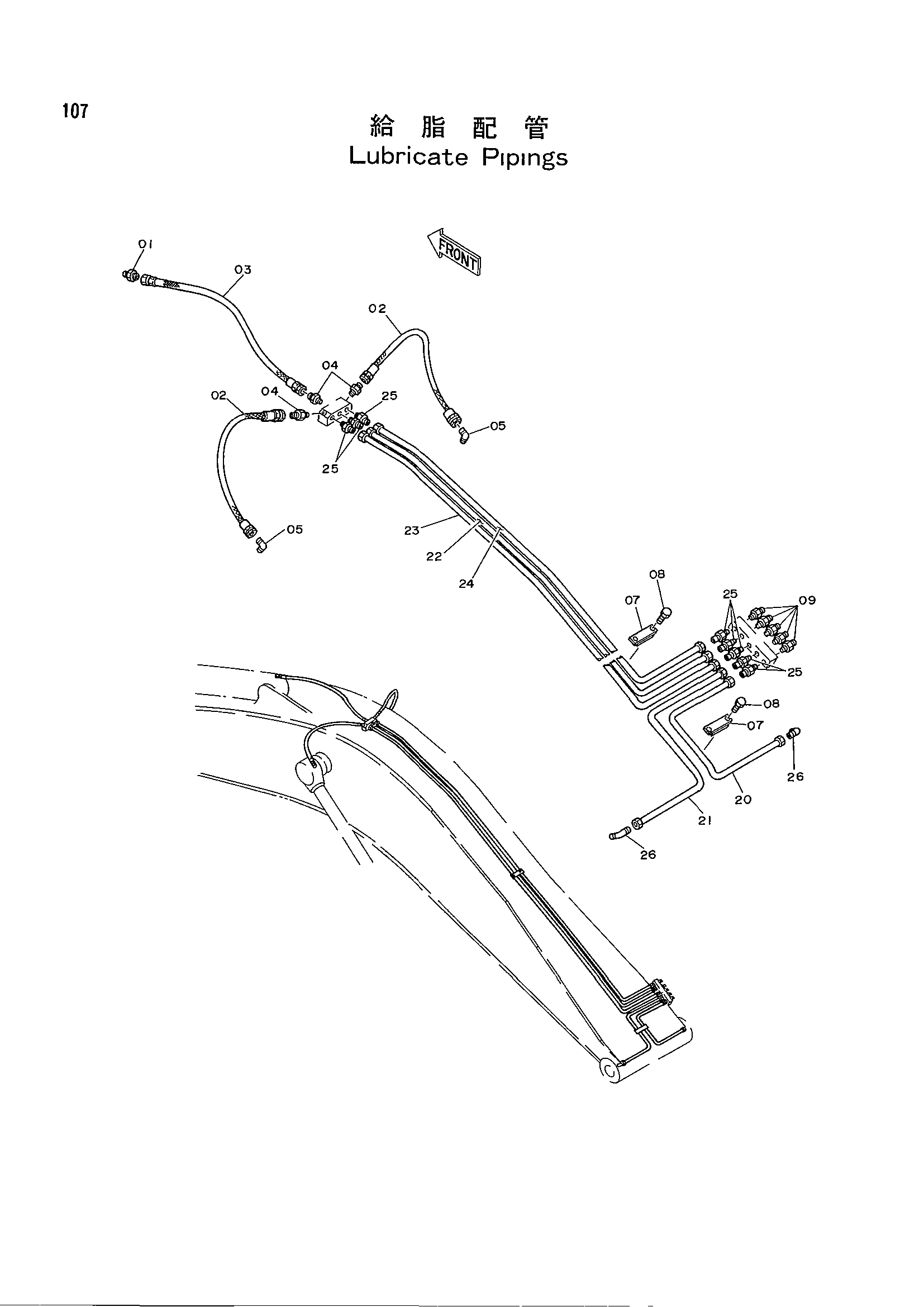

Заводская схема «Смазка трубопроводы» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154651 | Адаптер | 1 |
| 02 | 4205339 | Нейлоновый шланг | 2 |
| 03 | 4205341 | Нейлоновый шланг | 1 |
| 04 | 4154651 | Адаптер | 3 |
| 05 | 4154656 | Угловой штуцер | 2 |
| 07 | 4054024 | Хомут | 2 |
| 08 | J901030 | Болт | 4 |
| 09 | J75482 | Штуцер | 5 |
| 20 | 4208100 | Трубка | 1 |
| 21 | 4208101 | Трубка | 1 |
| 22 | 3035627 | Трубка | 1 |
| 23 | 3035628 | Трубка | 1 |
| 24 | 3035629 | Трубка | 1 |
| 25 | 4130169 | Штуцер трубки | 8 |
| 26 | 4130174 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
