Передний трубопроводы — HITACHI EX220

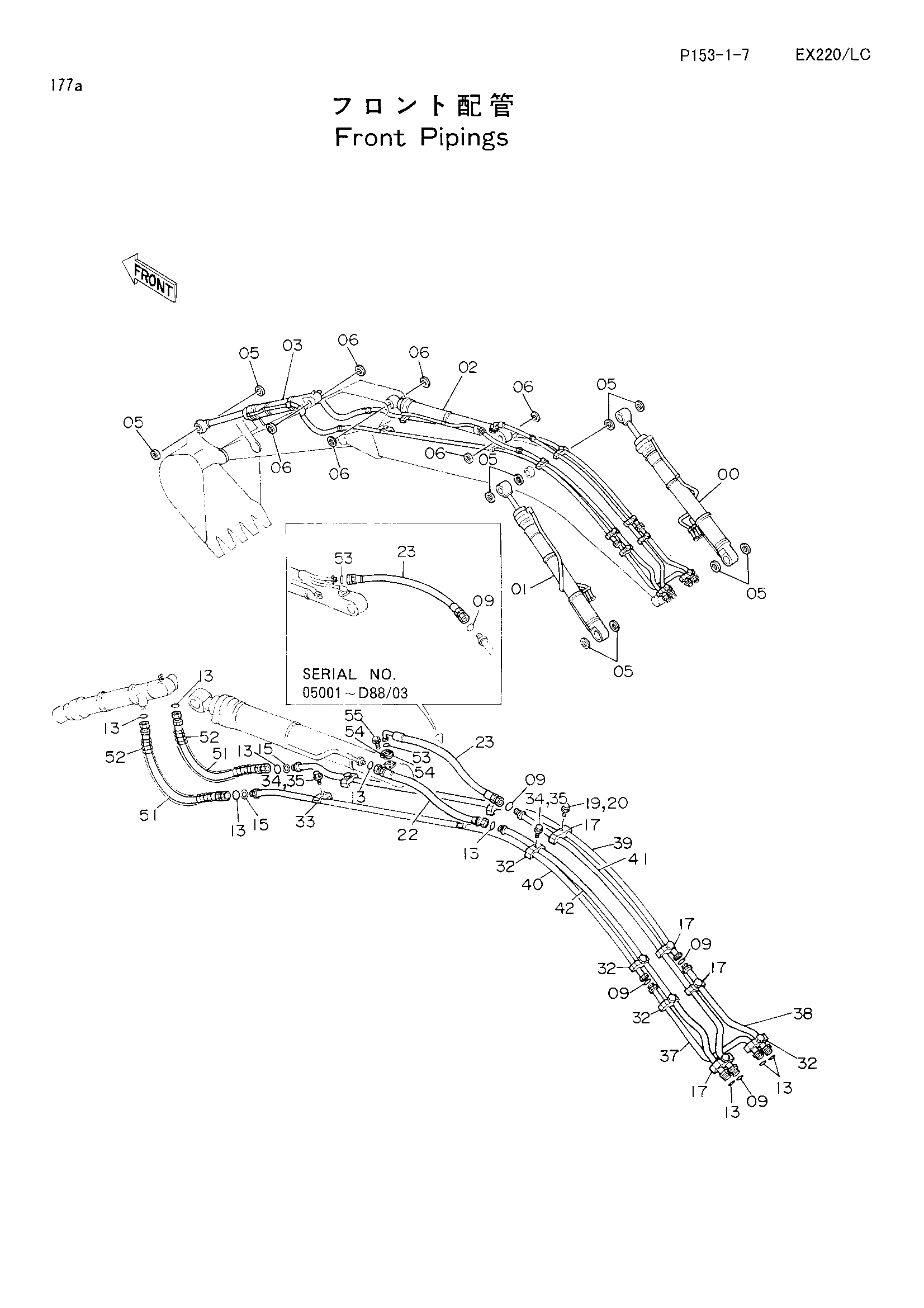

Заводская схема «Передний трубопроводы» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072874 замена: 9083745 | Гидроцилиндр стрелы (правый) | 1 |
| 00 | 9083745 замена: 9098999 | Гидроцилиндр стрелы (правый) | 1 |
| 00 | 9098999 | Гидроцилиндр стрелы (правый) | 1 |
| 01 | 9072875 замена: 9083746 | Гидроцилиндр стрелы (левый) | 1 |
| 01 | 9083746 замена: 9099000 | Гидроцилиндр стрелы (левый) | 1 |
| 01 | 9099000 | Гидроцилиндр стрелы (левый) | 1 |
| 02 | 9072876 | Гидроцилиндр рукояти | 1 |
| 02 | 9083747 замена: 9099001 | Гидроцилиндр рукояти | 1 |
| 02 | 9099001 | Гидроцилиндр рукояти | 1 |
| 03 | 9072877 замена: 9083748 | Гидроцилиндр ковша | 1 |
| 03 | 9083748 замена: 9099002 | Гидроцилиндр ковша | 1 |
| 03 | 9099002 | Гидроцилиндр ковша | 1 |
| 05 | 4067901 | Пылезащитное уплотнение | 10 |
| 06 | 4067902 | Пылезащитное уплотнение | 6 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 13 | 4187308 | Уплотнительное кольцо | 9 |
| 15 | 4203220 | Шайба | 2 |
| 17 | 4153488 | Хомут трубки | 4 |
| 19 | J011265 | Болт с шайбой | 4 |
| 19 | J901265 замена: J011265 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 22 | 4200476 замена: 4214430 | Шланг | 1 |
| 22 | 4214430 | Шланг | 1 |
| 22 | 4226379 | Шланг | 1 |
| 23 | 4203122 замена: 4214429 | Шланг | 1 |
| 23 | 4214429 | Шланг | 1 |
| 23 | 4226377 | Шланг | 1 |
| 32 | 4189859 | Хомут трубки | 4 |
| 33 | 4190126 | Хомут трубки | 4 |
| 34 | J011260 | Болт с шайбой | 8 |
| 34 | J901260 замена: J011260 | Болт | 8 |
| 35 | A590912 | Пружинная шайба | 8 |
| 37 | 9726390 | Трубка | 1 |
| 38 | 9726391 | Трубка | 1 |
| 39 | 8036809 | Трубка | 1 |
| 40 | 8036810 | Трубка | 1 |
| 41 | 8038547 | Трубка | 1 |
| 41 | 8042513 | Трубка | 1 |
| 42 | 8038548 | Трубка | 1 |
| 42 | 8042623 | Трубка | 1 |
| 51 | 4187392 | Шланг (STD. рукоять) | 2 |
| 51 | 4205313 | Шланг (удлинённый рукоять) | 2 |
| 51 | 4205314 | Шланг (укороченный рукоять) | 2 |
| 52 | 4053610 | Защита (укороченный рукоять) | 2 |
| 52 | 4054448 | Защита (STD. рукоять) | 2 |
| 52 | 4196279 | Защита (удлинённый рукоять) | 2 |
| 53 | 4187328 | Уплотнительное кольцо | 1 |
| 53 | 966993 | Уплотнительное кольцо | 1 |
| 54 | 4085560 | Разъёмный фланец | 2 |
| 55 | M341245 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
