Пилотный трубопроводы (4) — HITACHI EX220

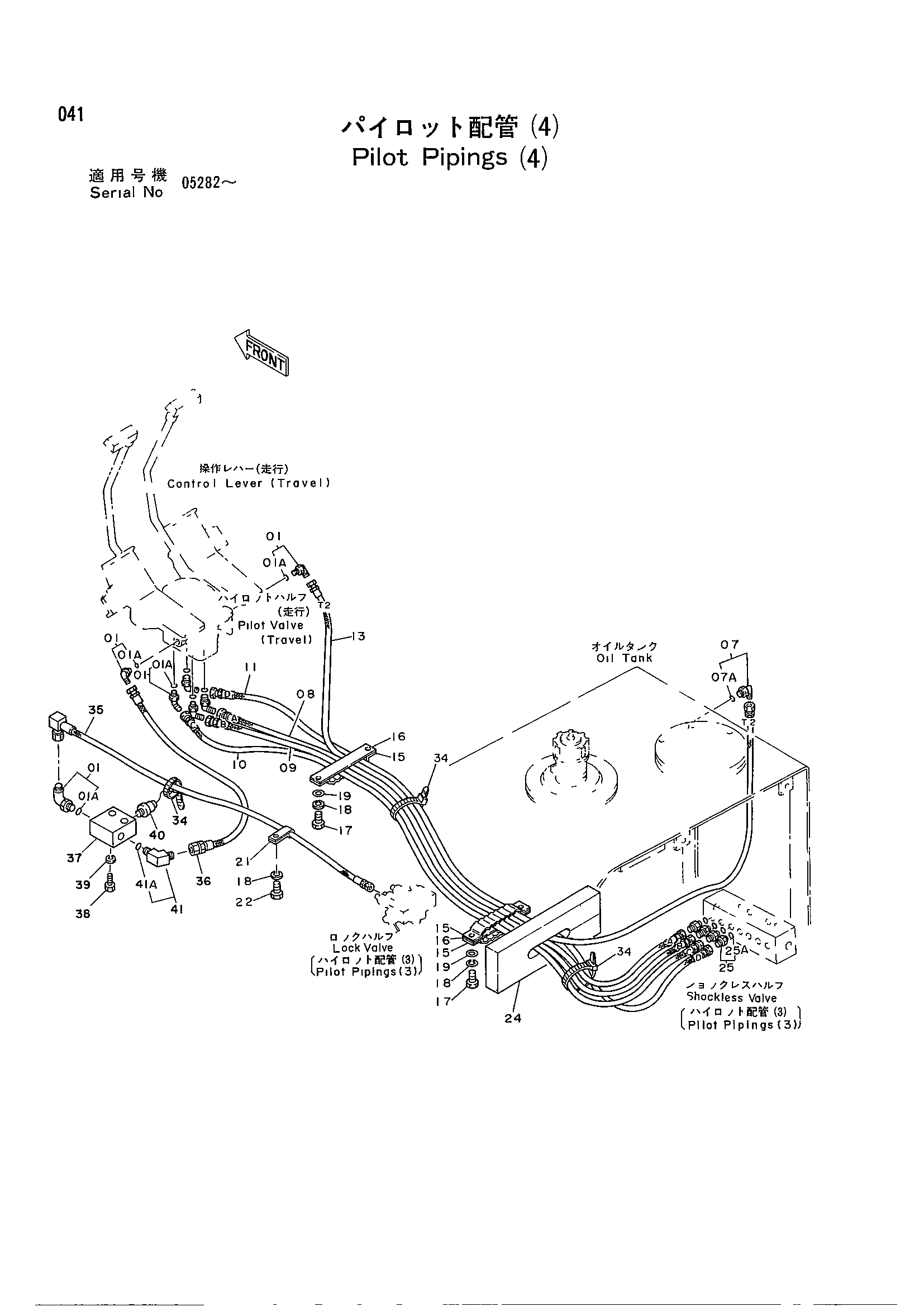

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 7 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4203046 | Нейлоновый шланг | 1 |
| 09 | 4203047 | Нейлоновый шланг | 1 |
| 10 | 4203048 | Нейлоновый шланг | 1 |
| 11 | 4203049 | Нейлоновый шланг | 1 |
| 13 | 4203059 | Нейлоновый шланг | 1 |
| 15 | 9727639 | Хомут шланга | 3 |
| 16 | 9727637 | Пластина | 2 |
| 17 | J901035 | Болт | 4 |
| 18 | A590910 | Пружинная шайба | 5 |
| 19 | A590110 | Шайба | 4 |
| 21 | 4190275 | Зажим | 1 |
| 22 | J901018 | Болт | 1 |
| 24 | 4204324 | Резиновая прокладка | 1 |
| 25 | 4200466 | Адаптер | 4 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Зажим | 3 |
| 35 | 4222020 | Шланг | 1 |
| 36 | 4222021 | Шланг | 1 |
| 37 | 3041956 | Блок | 1 |
| 38 | J901050 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | 4188551 | Датчик давления | 1 |
| 41 | 4200472 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
