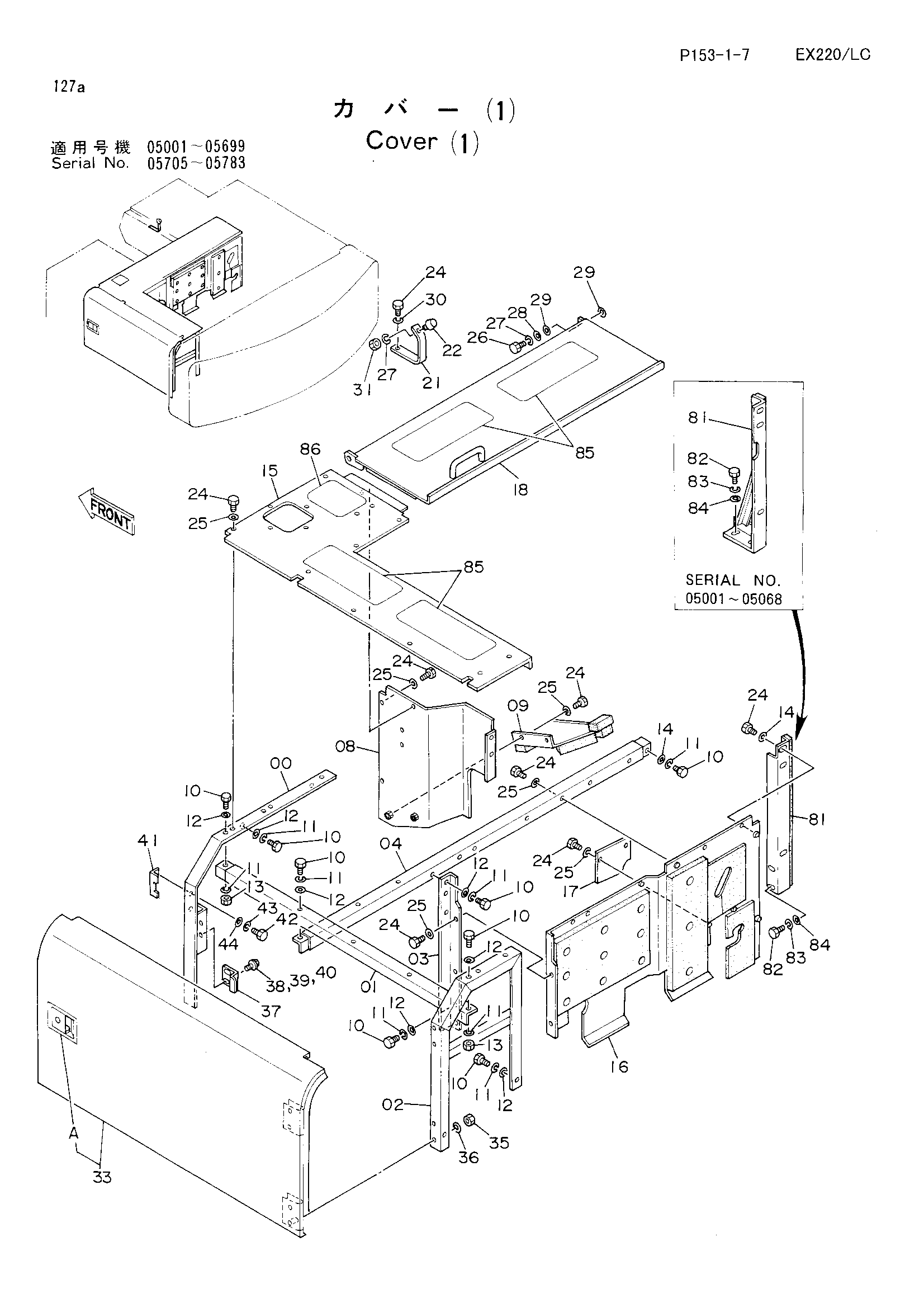

Крышка (1) — HITACHI EX220

Заводская схема «Крышка (1)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8035504	Опора	1
01	8035750 замена: 8041061	Опора	1
01	8035750 замена: 8041063	Опора	1
01	8041063	Опора	1
02	8035751 замена: 8041061	Опора	1
02	8035751 замена: 8041063	Опора	1
02	8041061	Опора	1
03	4189697	Опора	1
04	8035749	Опора	1
08	8038910	Крышка	1
09	9728032	Крышка	1
10	J901230	Болт	12
11	A590912	Пружинная шайба	12
12	A590112	Плоская шайба	11
13	J950012	Гайка	2
14	449490	Шайба	3
15	7016988	Крышка	1
16	7018348	Крышка	1
17	4203445	Пластина	1
18	8038383	Крышка	1
21	4202172	Кронштейн	1
22	4147883	Ограничитель	1
24	J901225	Болт	23
25	A590112	Плоская шайба	20
26	J901022	Болт	1
27	A590910	Пружинная шайба	2
28	J217083	Шайба	1
29	A590120	Плоская шайба	2
30	A590912	Пружинная шайба	1
31	J952010	Гайка	1
33	6007849	Дверь	1
33A	7017862	Блокировка в сборе	1
35	J950012	Гайка	4
36	A590912	Пружинная шайба	4
37	4188492	Ограничитель	1
38	J021230	Болт с шайбой	2
38	J901230 замена: J021230	Болт	2
39	A590912	Пружинная шайба	2
40	A590112	Плоская шайба	2
41	3037786	Кронштейн	1
42	J900814	Болт	2
43	A590908	Пружинная шайба	2
44	A590108	Плоская шайба	2
81	9728476	Опора	1
81	9728640	Опора	1
82	J901225	Болт	2
83	A590912	Пружинная шайба	2
84	A590112	Плоская шайба	2
85	4073519	Лента	4
86	4121128	Лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
