Сверхдлинный укороченный рукоять 1.9M — HITACHI EX220

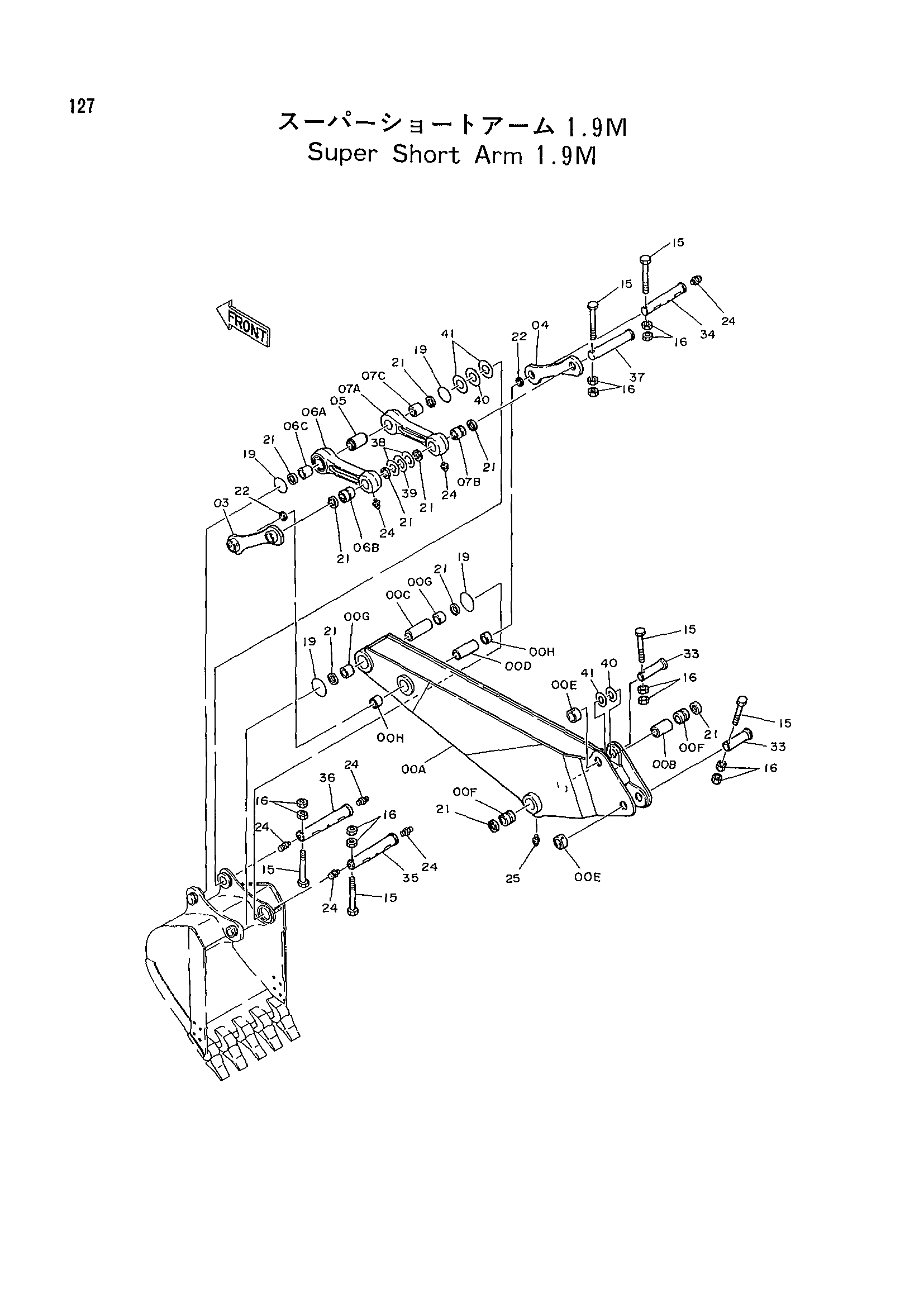

Заводская схема «Сверхдлинный укороченный рукоять 1.9M» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A- | 7018464 | Рукоять в сборе | 1 |
| 00A | 6007530 | Рукоять | 1 |
| 00B | 4180413 | Проставка | 1 |
| 00C | 4144379 | Проставка | 1 |
| 00D | 4144380 | Проставка | 1 |
| 00E | 4067719 | Ограничитель | 2 |
| 00F | 3033704 | Втулка | 2 |
| 00G | 4203425 | Втулка | 2 |
| 00H | 4203424 | Втулка | 2 |
| 03 | 8026536 | Тяга | 1 |
| 04 | 3026344 | Тяга | 1 |
| 05 | 4155351 | Проставка | 1 |
| 06A- | 8038561 | Тяга в сборе | 1 |
| 06A | 2024501 | Тяга | 1 |
| 06B | 3038450 | Втулка | 1 |
| 06C | 4203426 | Втулка | 1 |
| 07A- | 8038562 | Тяга в сборе | 1 |
| 07A | 2024502 | Тяга | 1 |
| 07B | 3038450 | Втулка | 1 |
| 07C | 4203426 | Втулка | 1 |
| 15 | M222004 | Болт | 6 |
| 16 | J951020 | Гайка | 12 |
| 19 | 4089028 | Уплотнительное кольцо | 4 |
| 21 | 4067901 | Пылезащитное уплотнение | 10 |
| 22 | 4067902 | Пылезащитное уплотнение | 2 |
| 24 | J75481 | Штуцер | 7 |
| 25 | J75581 | Штуцер | 2 |
| 33 | 3038443 | Палец | 2 |
| 34 | 3038445 | Палец | 1 |
| 35 | 3041202 | Палец | 1 |
| 36 | 3041203 | Палец | 1 |
| 37 | 3038448 | Палец | 1 |
| 38 | 4124478 | Регулировочная шайба 1.2 | 2 |
| 39 | 4189837 | Регулировочная шайба 2.3 | 1 |
| 40 | 4114816 | Регулировочная шайба 2.3 | 2 |
| 41 | 4114817 | Регулировочная шайба 1.0 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
