Основной трубопроводы — HITACHI EX220

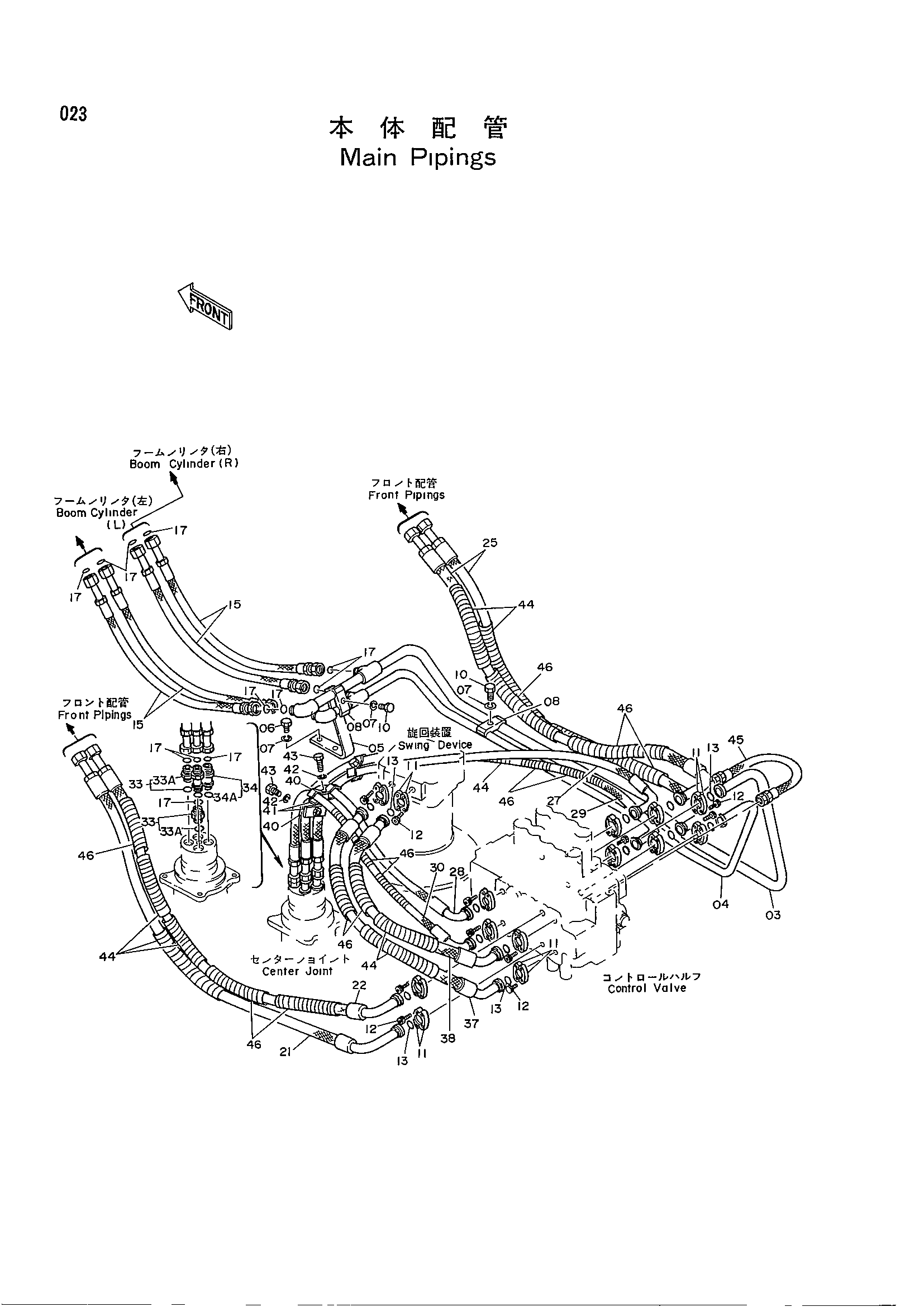

Заводская схема «Основной трубопроводы» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8036803 | Трубка | 1 |
| 04 | 8036804 | Трубка | 1 |
| 05 | 9725460 | Опора | 1 |
| 06 | J901228 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | 4153488 | Хомут трубки | 2 |
| 10 | J901270 | Болт | 2 |
| 11 | 986910 | Разъёмный фланец | 28 |
| 12 | M341030 | Болт с внутренним шестигранником | 56 |
| 13 | 971489 | Уплотнительное кольцо | 14 |
| 15 | 4188920 | Шланг | 4 |
| 17 | 4187308 | Уплотнительное кольцо | 12 |
| 21 | 4200424 | Шланг | 1 |
| 22 | 4210335 | Шланг | 1 |
| 25 | 4188923 | Шланг | 2 |
| 27 | 4193873 | Шланг | 1 |
| 28 | 4193874 | Шланг | 1 |
| 29 | 4196273 | Шланг | 1 |
| 30 | 4207941 | Шланг | 1 |
| 33 | 4189619 | Адаптер | 2 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4189539 | Адаптер | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4188935 | Шланг | 1 |
| 38 | 4196243 | Шланг | 1 |
| 40 | 4202103 | Хомут | 3 |
| 41 | 9727822 | Хомут | 3 |
| 42 | A590912 | Пружинная шайба | 3 |
| 43 | J901255 | Болт | 3 |
| 44 | 4044420 | Защитный кожух | 8 |
| 45 | 4204190 | Шланг | 1 |
| 46 | 4044420 | Защитный кожух | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
