Двигатель — HITACHI EX220

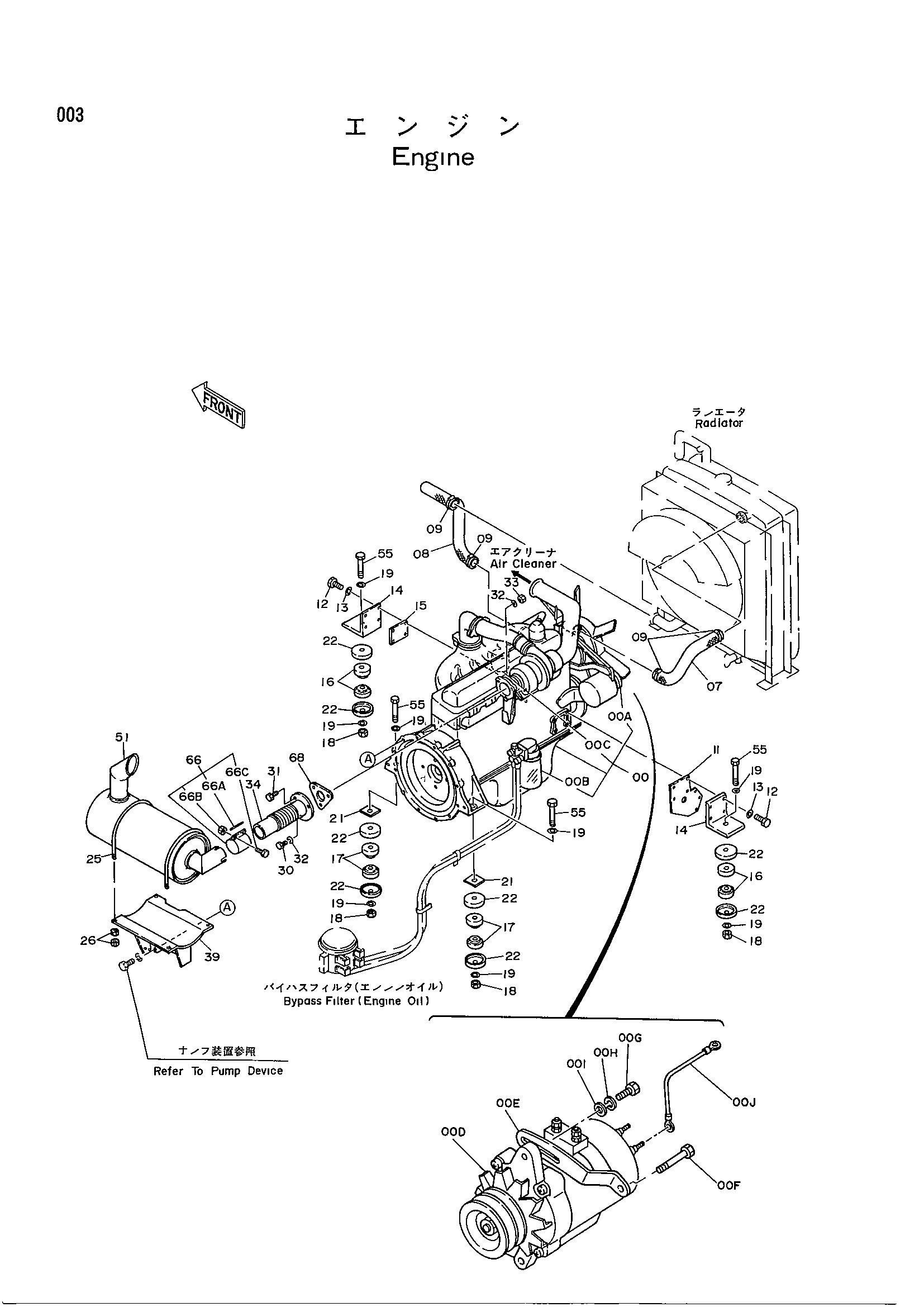

Заводская схема «Двигатель» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4221175 | Двигатель | 1 |
| 00A | 4229297 | Ремень вентилятор | 1 |
| 00B | 4206089 | Масляный фильтр | 1 |
| 00C | 4206090 | Топливный фильтр | 1 |
| 00D | 4174679 | Генератор | 1 |
| 00E | 4229298 | Кронштейн | 1 |
| 00F | 4174680 | Болт | 1 |
| 00G | 4229299 | Болт | 1 |
| 00H | 4229301 | Плоская шайба | 1 |
| 00I | 4229300 | Стопорная шайба | 1 |
| 00J | 4174683 | Страп | 1 |
| 07 | 3035485 | Водяной шланг | 1 |
| 08 | 3035487 | Водяной шланг | 1 |
| 09 | 4504199 | Хомут шланга | 4 |
| 11 | 3037395 | Кронштейн | 1 |
| 12 | 4190200 | Болт | 8 |
| 13 | 4086891 | Шайба | 8 |
| 14 | 4189054 | Кронштейн | 2 |
| 15 | 4189053 | Пластина | 1 |
| 16 | 4188648 | Резиновая прокладка | 4 |
| 17 | 4188649 | Резиновая прокладка | 4 |
| 18 | J951018 | Гайка | 4 |
| 19 | 4114406 | Шайба | 8 |
| 21 | 4189017 | Пластина | 2 |
| 22 | 4189018 | Ограничитель | 8 |
| 25 | 4189055 | U-образный болт | 2 |
| 26 | J950010 | Гайка | 8 |
| 30 | J901228 | Болт | 1 |
| 31 | J901245 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 3 |
| 33 | J950012 | Гайка | 2 |
| 34 | 8035581 | Выпускная труба | 1 |
| 39 | 3043325 | Кронштейн | 1 |
| 51 | 4190984 | Глушитель | 1 |
| 55 | J931806 | Болт | 4 |
| 66 | 4190587 | Хомут | 1 |
| 66A | 4162835 | Прокладка | 1 |
| 66B | 4162837 | Гайка | 2 |
| 66C | 4162836 | Болт | 2 |
| 68 | 4204326 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
