Регулятор — HITACHI EX220

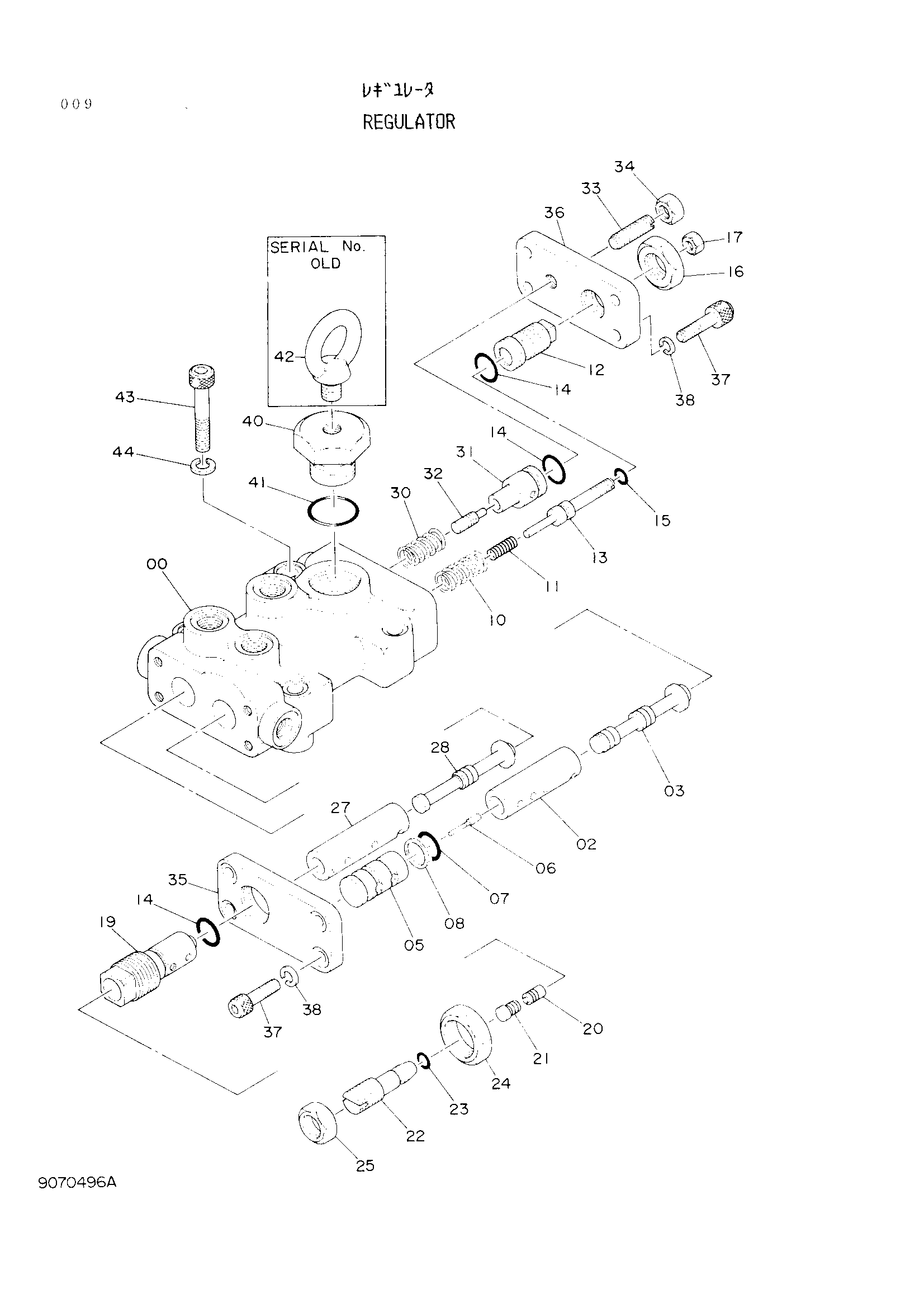

Заводская схема «Регулятор» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9070496 | Регулятор | 1 | |
| 00 | 1009978 | Корпус | 1 |
| 02 | 4179155 | Втулка | 1 |
| 03 | 4179156 | Золотник | 1 |
| 05 | 4194173 | Гидроцилиндр | 1 |
| 06 | 4194174 | Поршень | 1 |
| 07 | 4150302 | Уплотнительное кольцо | 1 |
| 08 | 4085607 | Опорное кольцо | 1 |
| 10 | 4196056 | Пружина сжатия | 1 |
| 11 | 4196055 | Пружина сжатия | 1 |
| 12 | 4179161 | Ограничитель | 1 |
| 13 | 4179162 | Ограничитель | 1 |
| 14 | 4506416 | Уплотнительное кольцо | 3 |
| 15 | 939356 | Уплотнительное кольцо | 1 |
| 16 | 4068898 | Гайка | 1 |
| 17 | M500807 | Гайка | 1 |
| 19 | 4185668 | Гидроцилиндр | 1 |
| 20 | 4185669 | Поршень | 1 |
| 21 | 4179165 | Поршень | 1 |
| 22 | 4179166 | Ограничитель | 1 |
| 23 | 4506408 | Уплотнительное кольцо | 1 |
| 24 | 4179167 | Гайка | 1 |
| 25 | 4179168 | Гайка | 1 |
| 27 | 4185665 | Втулка | 1 |
| 28 | 4185666 | Золотник | 1 |
| 30 | 4194179 | Пружина сжатия | 1 |
| 31 | 4179170 | Гидроцилиндр | 1 |
| 32 | 4179171 | Поршень | 1 |
| 33 | M451025 | Установочный винт | 1 |
| 34 | M581008 | Гайка | 1 |
| 35 | 4179172 | Крышка | 1 |
| 36 | 4179173 | Крышка | 1 |
| 37 | M340820 | Болт | 8 |
| 38 | 4514388 | Пружинная шайба | 8 |
| 40 | 4179174 | Пробка | 1 |
| 41 | 4506429 | Уплотнительное кольцо | 1 |
| 42 | 4092149 | Болт проушина | 1 |
| 43 | M341056 | Болт с внутренним шестигранником | 4 |
| 44 | 984054 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
