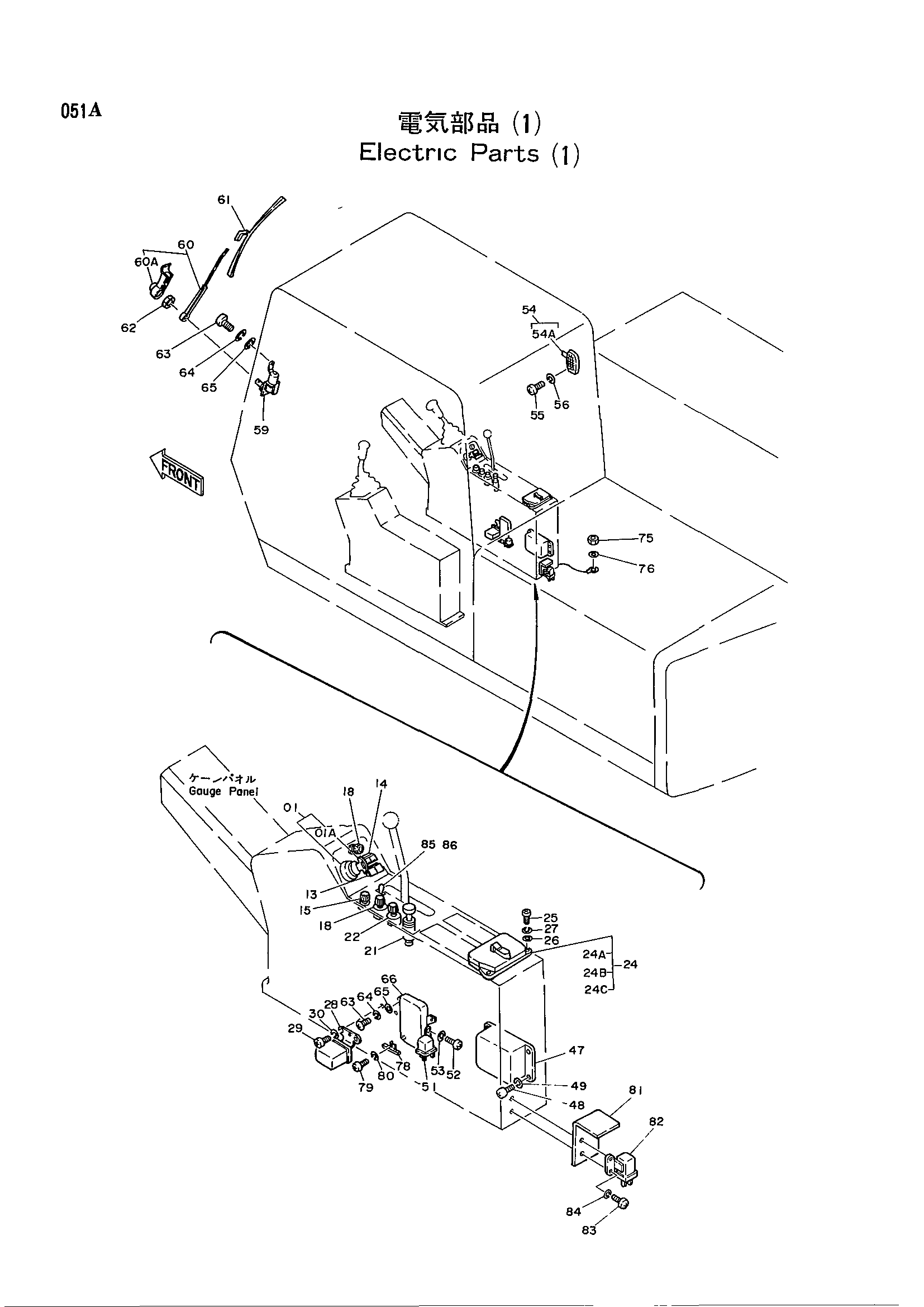

Электрооборудование (1) — HITACHI EX220

Заводская схема «Электрооборудование (1)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4186743	Замок зажигания	1
01A	4187757	Шпонка запуск	1
13	4187088	Выключатель	1
14	4187089	Выключатель	1
15	4201802	Выключатель	1
18	4184396	Выключатель	2
21	4184395	Лигхтер	1
22	4204250	Выключатель	1
24	4184394	Короб предохранитель	1
24A	4208246	Предохранитель	3
24B	4195610	Предохранитель	9
24C	4127781	Предохранитель	5
25	J850625	Винт	2
26	J250006	Плоская шайба	2
27	J251006	Пружинная шайба	2
28	4505392	Реле звуковой сигнал	1
29	M430610	Винт	2
30	A590906	Пружинная шайба	2
47	9067007	Блок управление	1
48	M430610	Винт	4
49	A590906	Пружинная шайба	4
51	4038459	Реле хоурметер	1
52	M430513	Винт	2
53	A590905	Пружинная шайба	2
54	4187082	Плафон кабины	1
54A	4187083	Лампа	1
55	M430513	Винт	2
56	A590905	Пружинная шайба	2
59-6	4208955	Стеклоочиститель в сборе	1
59	4188762	Мотор стеклоочистителя	1
60	4188763	Рычаг стеклоочистителя	1
60A	4167472	Крышка	1
61	4151077	Щётка стеклоочистителя	1
62	M500807	Гайка	1
63	M430610	Винт	5
64	A590906	Пружинная шайба	5
65	A590106	Плоская шайба	5
66	4205750	Таймер	1
75	J950010	Гайка	1
76	A590910	Пружинная шайба	1
78	4191772	Резистор	1
79	4204811	Винт	1
80	A590904	Пружинная шайба	1
81	4222448	Кронштейн	1
82	4152940	Реле хоурметер	1
83	A590905	Пружинная шайба	2
84	M430513	Винт	2
85	4175809	Выключатель тумблер	1
86	4042098	Колпачок	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
