Центральный крышка — HITACHI EX220

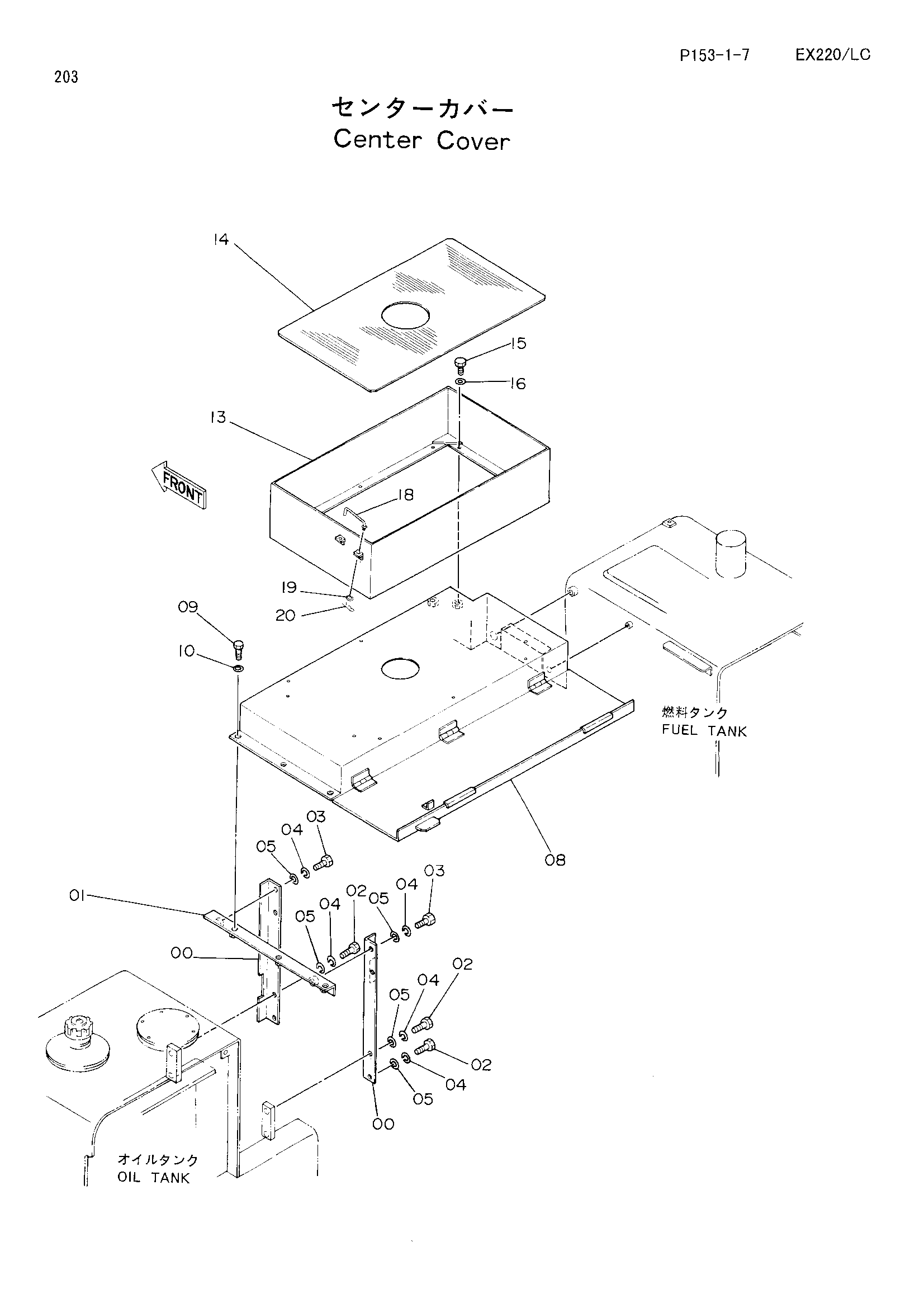

Заводская схема «Центральный крышка» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4218626 | Соппорт | 2 |
| 01 | 9729771 | Опора | 1 |
| 02 | J901230 | Болт | 4 |
| 03 | J901225 | Болт | 2 |
| 04 | A590912 | Пружинная шайба | 6 |
| 05 | A590112 | Плоская шайба | 6 |
| 08 | 6009127 | Крышка | 1 |
| 09 | J901225 | Болт | 3 |
| 10 | A590112 | Плоская шайба | 3 |
| 13 | 7019372 | Крышка | 1 |
| 14 | 4218597 | Сиденье | 1 |
| 15 | J901220 | Болт | 10 |
| 16 | A590112 | Плоская шайба | 10 |
| 18 | 9729517 | Стойка | 1 |
| 19 | A590108 | Плоская шайба | 1 |
| 20 | 4022697 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
