Крышка (1) — HITACHI EX220

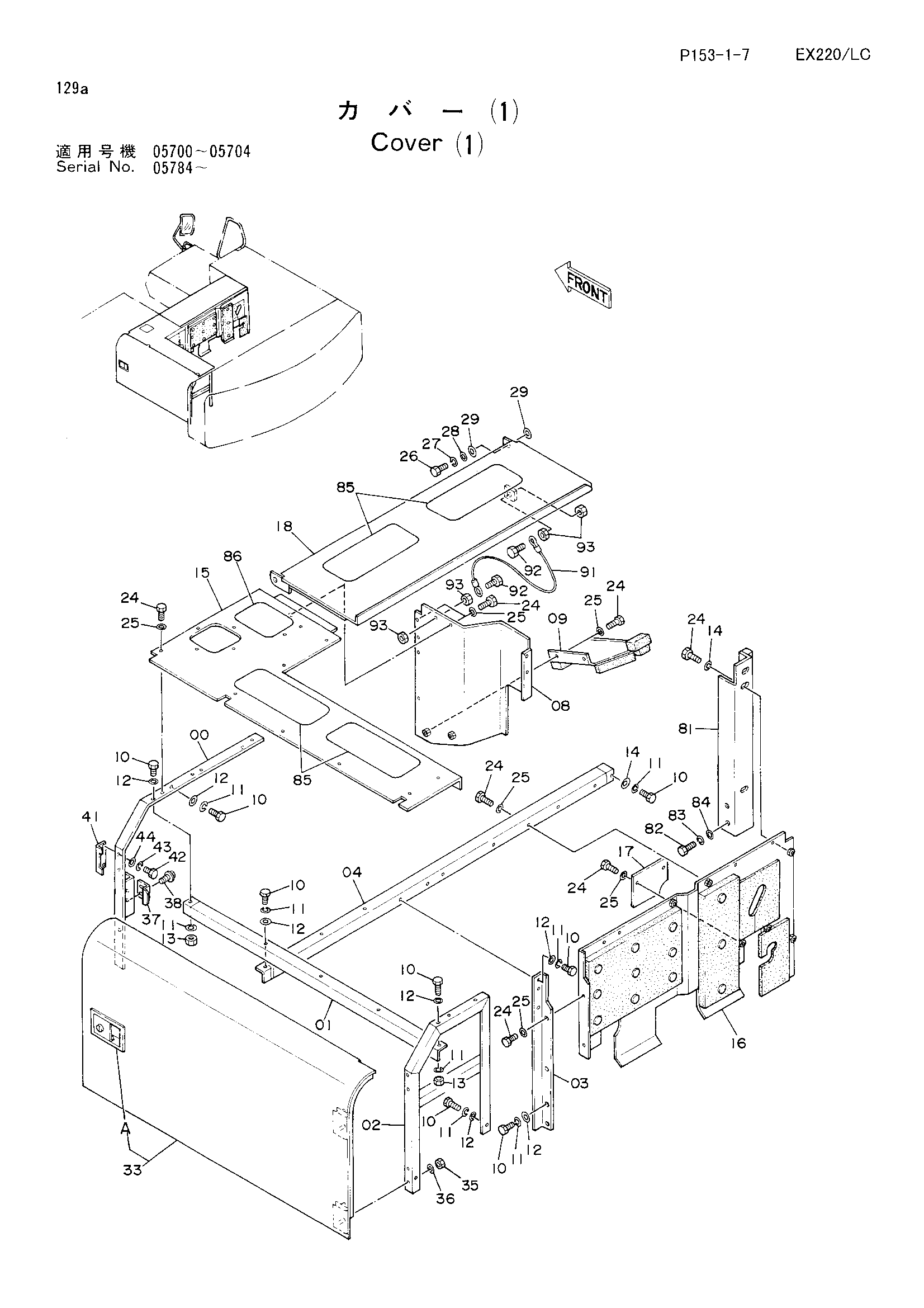

Заводская схема «Крышка (1)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035504 | Опора | 1 |
| 01 | 8041063 | Опора | 1 |
| 02 | 8041061 | Опора | 1 |
| 03 | 4189697 | Опора | 1 |
| 04 | 8035749 | Опора | 1 |
| 08 | 8044719 | Крышка | 1 |
| 09 | 9728032 | Крышка | 1 |
| 10 | J901230 | Болт | 12 |
| 11 | A590912 | Пружинная шайба | 12 |
| 12 | A590112 | Плоская шайба | 11 |
| 13 | J950012 | Гайка | 2 |
| 14 | 449490 | Шайба | 3 |
| 15 | 7016988 | Крышка | 1 |
| 16 | 7018348 | Крышка | 1 |
| 17 | 4203445 | Пластина | 1 |
| 18 | 8044718 | Крышка | 1 |
| 24 | J901225 | Болт | 22 |
| 25 | A590112 | Плоская шайба | 20 |
| 26 | J901022 | Болт | 1 |
| 27 | A590910 | Пружинная шайба | 1 |
| 28 | J217083 | Шайба | 1 |
| 29 | A590120 | Плоская шайба | 2 |
| 33 | 6007849 | Дверь | 1 |
| 33A | 7017862 | Блокировка в сборе | 1 |
| 35 | J950012 | Гайка | 4 |
| 36 | A590912 | Пружинная шайба | 4 |
| 37 | 4188492 | Ограничитель | 1 |
| 38 | J021230 | Болт с шайбой | 2 |
| 41 | 3037786 | Кронштейн | 1 |
| 42 | J900814 | Болт | 2 |
| 43 | A590908 | Пружинная шайба | 2 |
| 44 | A590108 | Плоская шайба | 2 |
| 81 | 9728640 | Опора | 1 |
| 82 | J901225 | Болт | 2 |
| 83 | A590912 | Пружинная шайба | 2 |
| 84 | A590112 | Плоская шайба | 2 |
| 85 | 4073519 | Лента | 4 |
| 86 | 4121128 | Лента | 1 |
| 91 | 4232654 | Канат провод | 1 |
| 92 | J901245 | Болт | 2 |
| 93 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
