Трубопроводы для гидромолот и гидроножницы (2) — HITACHI EX220

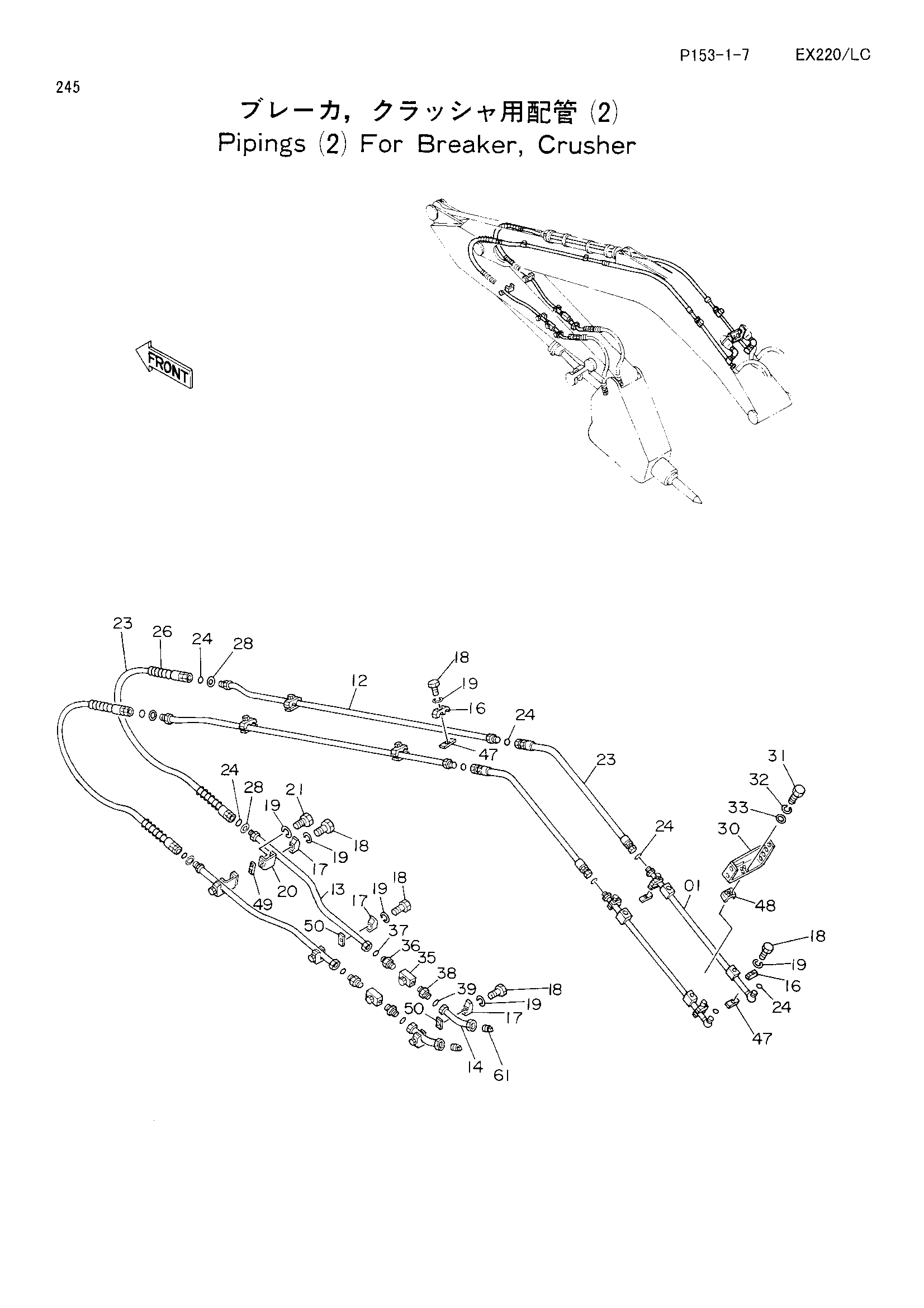

Заводская схема «Трубопроводы для гидромолот и гидроножницы (2)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9728548 | Трубка | 2 |
| 12 | 9728713 | Трубка | 2 |
| 13 | 9728712 | Трубка | 2 |
| 14 | 9729527 | Трубка | 2 |
| 14 | 9733339 | Трубка | 2 |
| 16 | 4153488 | Хомут трубки | 8 |
| 17 | 4190127 | Хомут трубки | 6 |
| 18 | J901265 | Болт | 14 |
| 19 | A590912 | Пружинная шайба | 18 |
| 20 | 4218370 | Кронштейн | 2 |
| 21 | J901230 | Болт | 4 |
| 23 | 4208456 | Шланг | 4 |
| 24 | 4187328 | Уплотнительное кольцо | 10 |
| 26 | 4053617 | Защитный кожух | 2 |
| 28 | 4208245 | Шайба | 4 |
| 30 | 8039904 | Кронштейн | 1 |
| 31 | J901230 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | A590112 | Плоская шайба | 4 |
| 35 | 4205903 | Запорный клапан | 2 |
| 36 | 4208097 | Адаптер | 2 |
| 37 | 4187329 | Уплотнительное кольцо | 2 |
| 38 | 4208097 | Адаптер | 2 |
| 38 | 94-1305 | Адаптер | 2 |
| 39 | 4187329 | Уплотнительное кольцо | 2 |
| 47 | 4189579 | Седло винта | 8 |
| 48 | 4208962 | Седло винта | 1 |
| 49 | 4218287 | Седло винта | 2 |
| 50 | 4189579 | Седло винта | 4 |
| 61 | 94-2026 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
