Шланг защита от разрыва клапан трубопроводы (стрела, рукоять) — HITACHI EX220

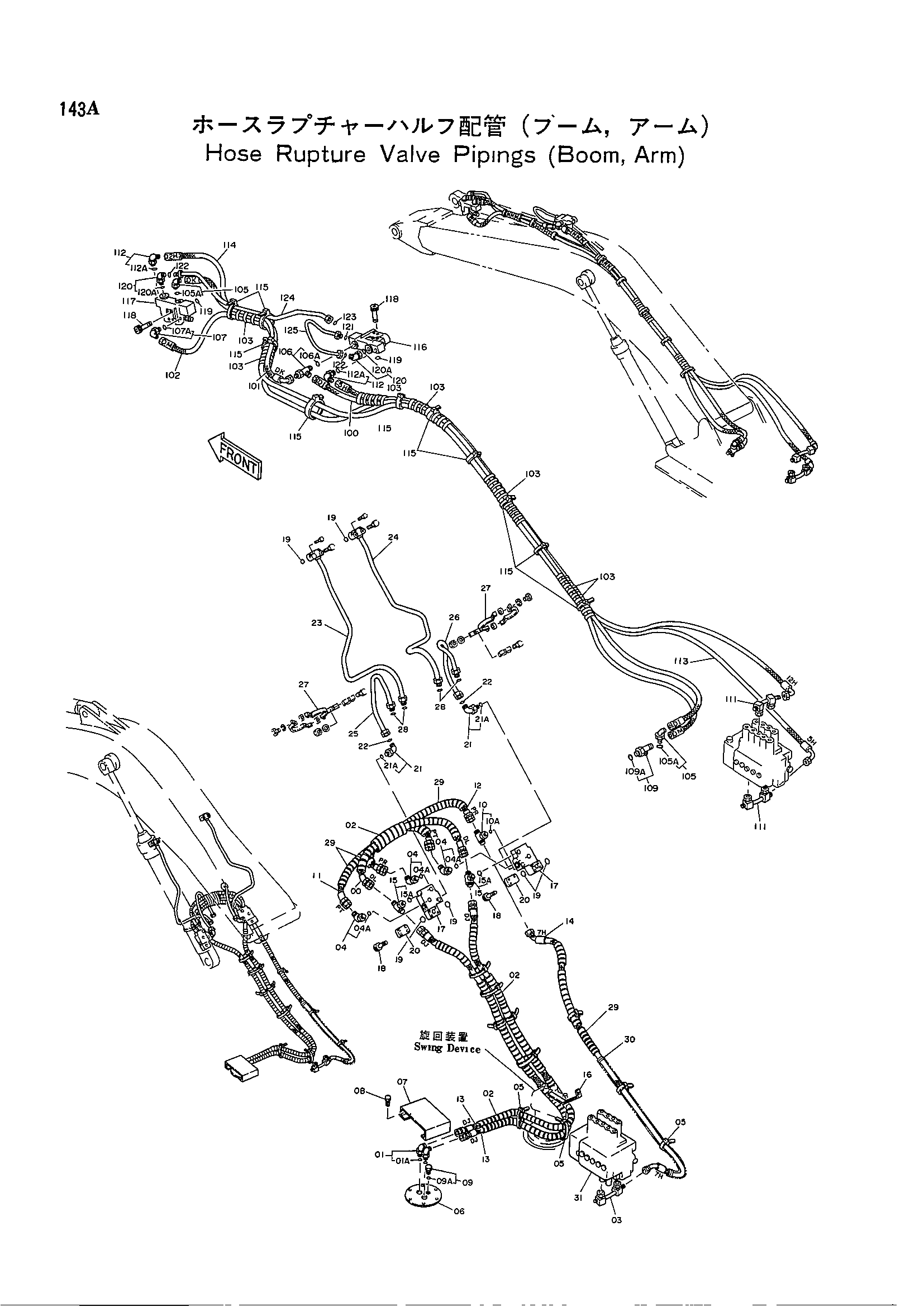

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела, рукоять)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4222000 | Шланг | 1 |
| 01 | 4190246 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4044420 | Защитный кожух | 19 |
| 03 | 8039468 | Трубка | 1 |
| 04 | 4154670 | Угловой штуцер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4121859 | Ленточный зажим | 10 |
| 06 | 3041809 | LID | 1 |
| 07 | 4222251 | Крышка | 1 |
| 08 | J901025 | Болт | 4 |
| 09 | 4092534 | Пробка | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4226388 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4226384 | Шланг | 1 |
| 12 | 4227014 | Нейлоновый шланг | 1 |
| 13 | 4227013 | Шланг | 2 |
| 14 | 4231274 | Шланг | 1 |
| 15 | 4221272 | Тройник | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4224967 | Кронштейн | 1 |
| 17 | 4201402 | Клапан хосе-руптуре | 2 |
| 18 | 4086072 | Болт с внутренним шестигранником | 8 |
| 19 | A811035 | Уплотнительное кольцо | 6 |
| 20 | 3039864 | Крышка | 2 |
| 21 | 4205391 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4187328 | Уплотнительное кольцо | 2 |
| 23 | 8039735 | Трубка | 1 |
| 24 | 8039736 | Трубка | 1 |
| 25 | 9728568 | Трубка | 1 |
| 26 | 9728569 | Трубка | 1 |
| 27 | 8039737 | Хомут | 2 |
| 28 | 4187308 | Уплотнительное кольцо | 4 |
| 29 | 4133527 | Защитный кожух | 8 |
| 30 | 4233030 | Трубка | 1 |
| 31 | 4210512 | Гидрораспределитель | 1 |
| 100 | 4226385 | Нейлоновый шланг | 1 |
| 101 | 4216474 | Нейлоновый шланг | 1 |
| 102 | 4217310 | Нейлоновый шланг | 1 |
| 103 | 4044420 | Защитный кожух | 7 |
| 105 | 4154671 | Угловой штуцер | 2 |
| 105A | 4509180 | Уплотнительное кольцо | 1 |
| 106 | 4205363 | Тройник | 1 |
| 106A | 4509180 | Уплотнительное кольцо | 1 |
| 107 | 4154672 | Угловой штуцер | 1 |
| 107A | 4506418 | Уплотнительное кольцо | 1 |
| 109 | 4219347 | Тройник | 1 |
| 109A | 4509180 | Уплотнительное кольцо | 1 |
| 111 | 8039468 | Трубка | 2 |
| 112 | 4154671 | Угловой штуцер | 2 |
| 112A | 4509180 | Уплотнительное кольцо | 1 |
| 113 | 4216475 | Нейлоновый шланг | 1 |
| 114 | 4216476 | Нейлоновый шланг | 1 |
| 115 | 4055312 | Ленточный зажим | 10 |
| 116 | 4204084 | Клапан хосе-руптуре | 1 |
| 117 | 4207580 | Клапан хосе-руптуре | 1 |
| 118 | M341290 | Болт с внутренним шестигранником | 8 |
| 119 | A811035 | Уплотнительное кольцо | 2 |
| 120 | 4208474 | Угловой штуцер | 2 |
| 120A | 4506429 | Уплотнительное кольцо | 1 |
| 121 | 4187329 | Уплотнительное кольцо | 1 |
| 122 | 4187328 | Уплотнительное кольцо | 2 |
| 123 | 4187308 | Уплотнительное кольцо | 1 |
| 124 | 8039886 | Трубка | 1 |
| 125 | 9728700 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
