Трубопроводы для NPK гидромолот и гидроножницы (3) — HITACHI EX220

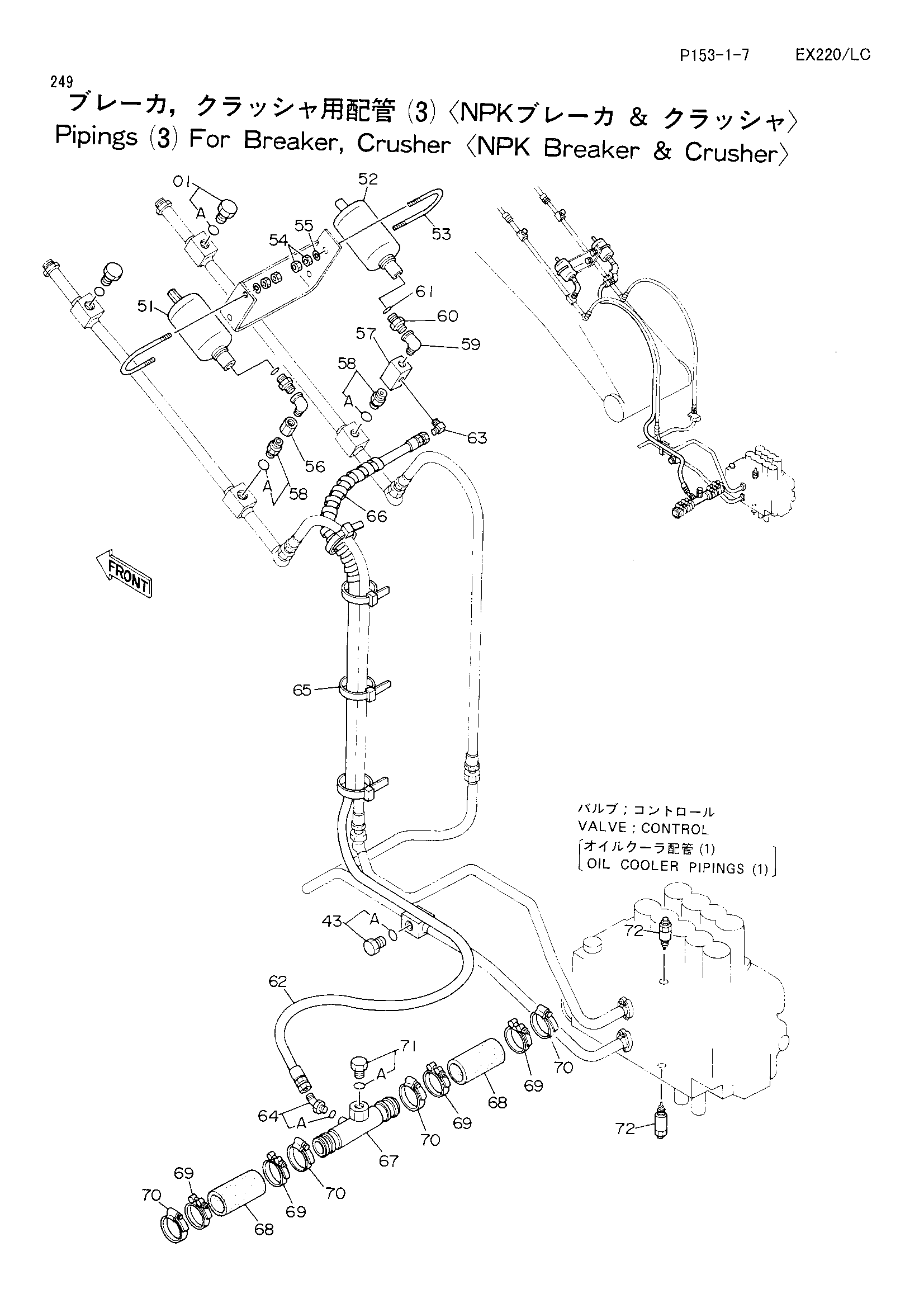

Заводская схема «Трубопроводы для NPK гидромолот и гидроножницы (3)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4174542 | Пробка | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4113926 | Пробка | 1 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 51 | 4206666 | Гидроаккумулятор | 1 |
| 52 | 4206668 | Гидроаккумулятор | 1 |
| 53 | 4208961 | U-образный болт | 2 |
| 54 | J950012 | Гайка | 8 |
| 55 | A590112 | Плоская шайба | 4 |
| 56 | 94-0678 | Разъём S | 1 |
| 57 | 4206361 | Запорный клапан | 1 |
| 58 | 4208243 | Адаптер | 2 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 94-0633 | Угловой штуцер | 2 |
| 60 | 4162812 | Адаптер | 2 |
| 61 | 4509181 | Уплотнительное кольцо | 2 |
| 62 | 4209795 | Шланг | 1 |
| 63 | 4154656 | Угловой штуцер | 1 |
| 64 | 4193826 | Угловой штуцер | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4055312 | Ленточный зажим | 10 |
| 66 | 4133527 | Защитный кожух | 1 |
| 67 | 9728698 | Обратная трубка | 1 |
| 68 | 4208486 | Резиновый шланг | 2 |
| 69 | 4156850 | Хомут шланга | 4 |
| 70 | 4504491 | Хомут шланга | 4 |
| 71 | 4113926 | Пробка | 1 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
| 72 | 4211143 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
