Каталог запчастей HITACHI
Информационная табличка (английский)<DX> — HITACHI EX220

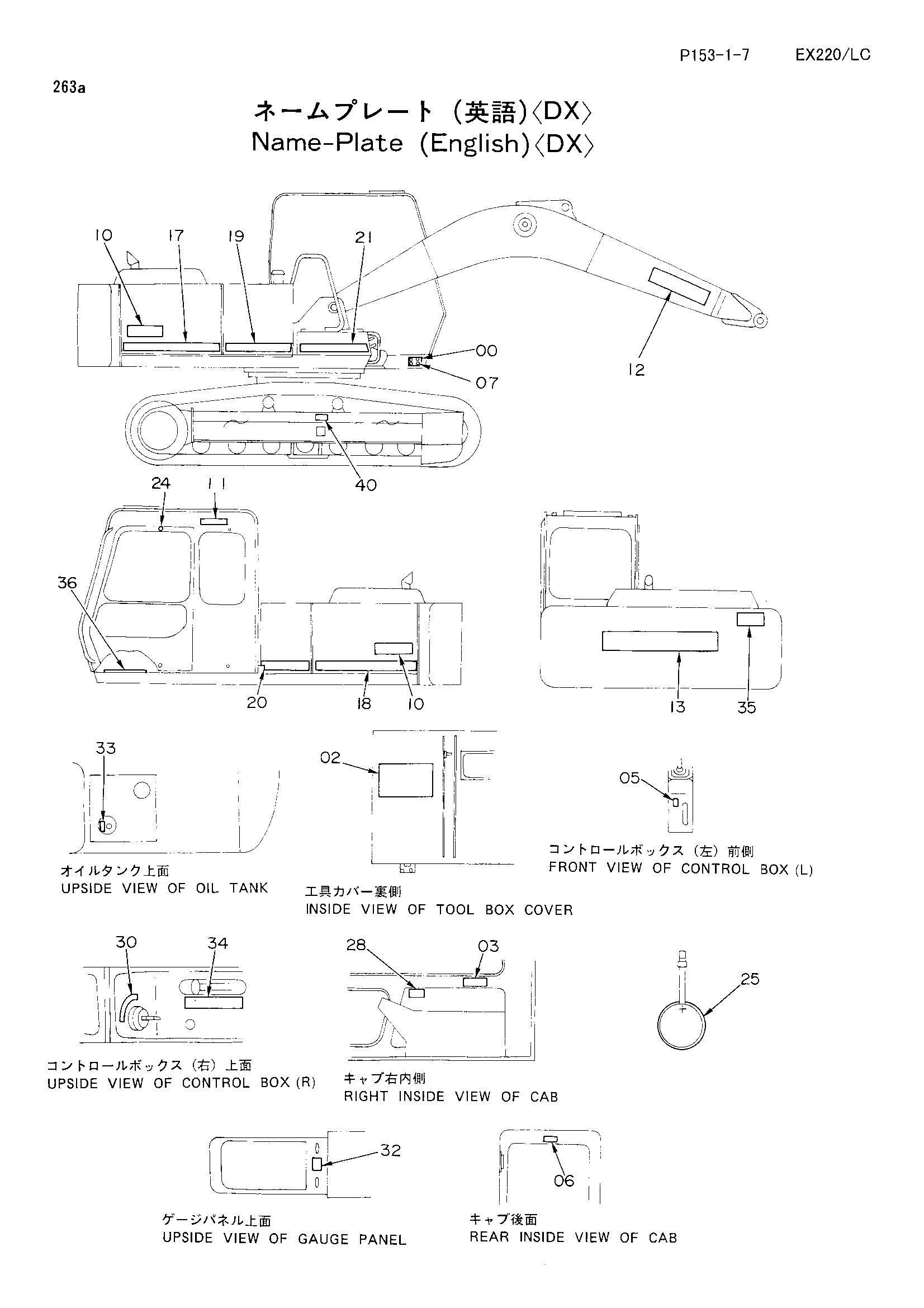

Заводская схема «Информационная табличка (английский)<DX>» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3039489 замена: 3042363 | Информационная табличка | 1 |
| 00 | 3042363 | Информационная табличка (машина MFG. NO.) | 1 |
| 02 | 2024985 | Информационная табличка | 1 |
| 02 | 2027916 | Информационная табличка (смазка) | 1 |
| 03 | 4208980 | Информационная табличка (инспектион ручной) | 1 |
| 05 | 4207232 | Информационная табличка (рычаг блокировка) | 1 |
| 06 | 4208982 | Информационная табличка (передний окно блокировка) | 1 |
| 07 | 4169279 | Винт | 4 |
| 10 | 1011497 | Информационная табличка (тип OF машина: EX220) | 2 |
| 10 | 1011502 | Информационная табличка (тип OF машина: EX220LC) | 2 |
| 11 | 4206602 | Информационная табличка (информационный OF компанй) | 1 |
| 12 | 4208399 | Информационная табличка (информационный OF компанй) | 2 |
| 13 | 4206601 | Информационная табличка (информационный OF компанй) | 1 |
| 17 | 3039056 | Информационная табличка | 1 |
| 17 | 3046017 | Информационная табличка (аккент стрипе) | 1 |
| 18 | 3039062 | Информационная табличка | 1 |
| 18 | 3046019 | Информационная табличка (аккент стрипе) | 1 |
| 19 | 3039058 | Информационная табличка (аккент стрипе) | 1 |
| 20 | 3039059 | Информационная табличка (аккент стрипе) | 1 |
| 21 | 3039065 | Информационная табличка (аккент стрипе) | 1 |
| 24 | 4087559 | Пластина | 4 |
| 25 | 2011439 | Информационная табличка (инспектион) | 1 |
| 28 | 4207189 | Информационная табличка | 1 |
| 28 | 4208375 | Информационная табличка (управление) | 1 |
| 30 | 4207079 | Информационная табличка (шпонка выключатель) | 1 |
| 32 | 4208956 | Информационная табличка (буззер канкел) | 1 |
| 33 | 4208983 | Информационная табличка (воздушный вент) | 1 |
| 34 | 4208355 | Информационная табличка (топливный рычаг управления) | 1 |
| 35 | 2024986 | Информационная табличка (стойка выпуск) | 1 |
| 35 | 2024986 | Информационная табличка (стойка выпуск) | 1 |
| 35 | 2024986 | Информационная табличка (стойка выпуск) | 1 |
| 36 | 4238909 | Лента | 1 |
| 40 | 4250440 | Информационная табличка (предупреждение для механизм натяжения) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
