Стрела — HITACHI EX220

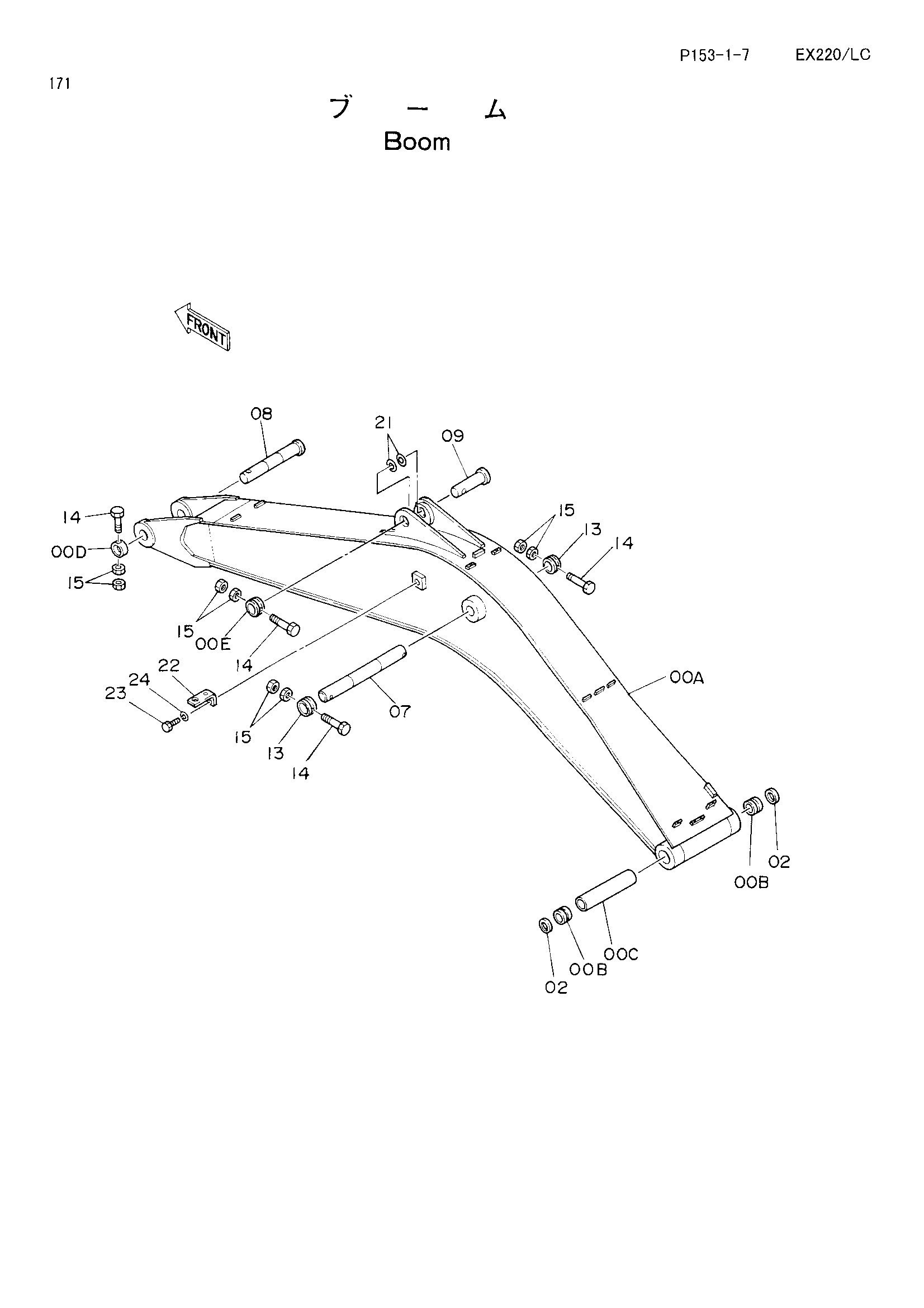

Заводская схема «Стрела» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5001852 | Стрела | 1 |
| 00A-E | 7016795 | Стрела в сборе | 1 |
| 00B | 3038452 замена: 3039752 | Втулка | 2 |
| 00B | 3039752 | Втулка | 2 |
| 00C | 4144319 | Проставка | 1 |
| 00D | 4067720 | Ограничитель | 1 |
| 00E | 4067719 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 07 | 3038444 | Палец | 1 |
| 08 | 3038446 | Палец | 1 |
| 09 | 3038443 | Палец | 1 |
| 13 | 4067720 | Ограничитель | 2 |
| 14 | M222004 | Болт | 4 |
| 15 | J951020 | Гайка | 8 |
| 21 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 22 | 4224631 | Кронштейн | 1 |
| 23 | J901425 | Болт | 1 |
| 24 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
