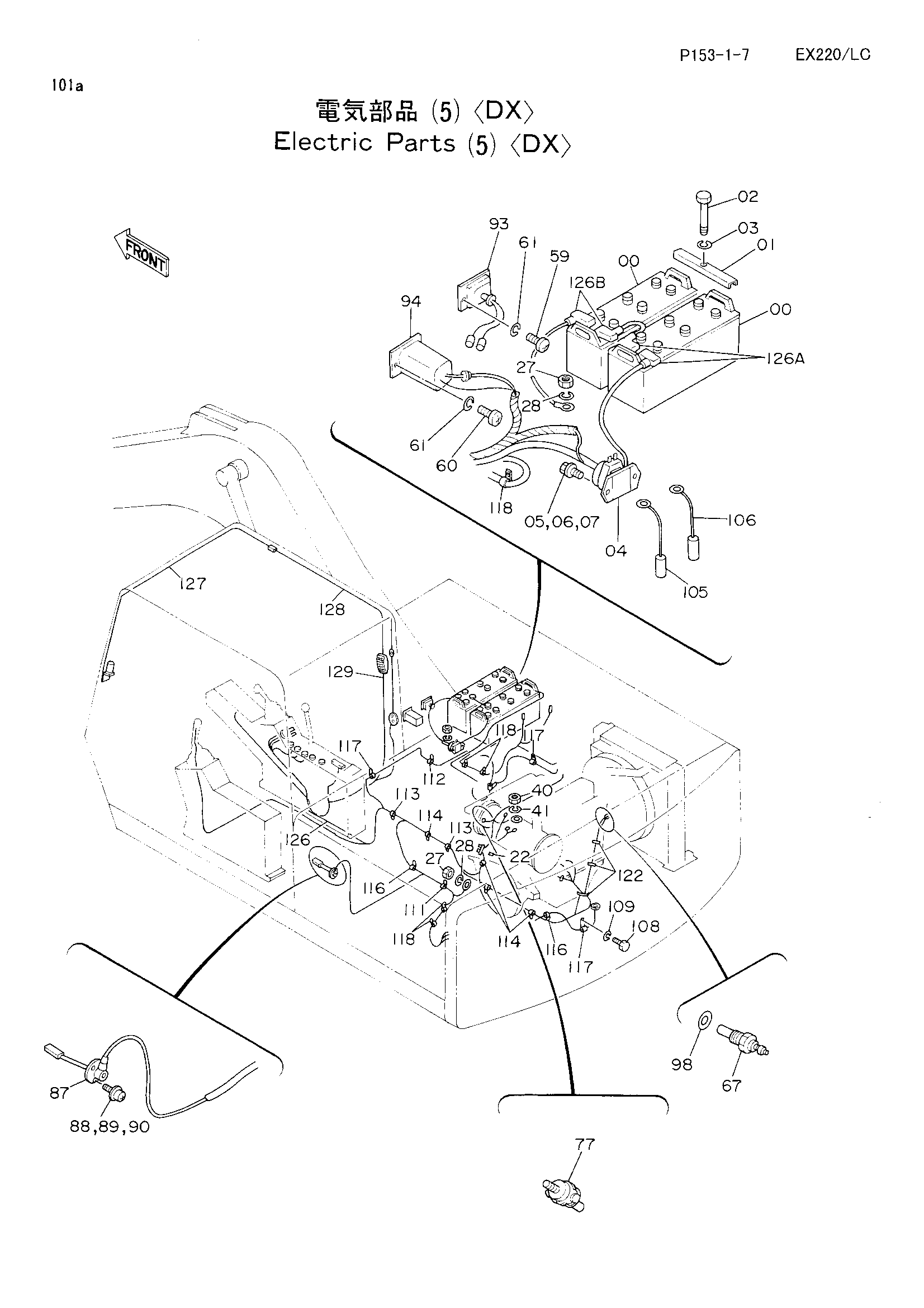

Электрооборудование (5)<DX> — HITACHI EX220

Заводская схема «Электрооборудование (5)<DX>» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4190698 замена: 4237921	Аккумулятор	2
00	4237921	Аккумулятор	2
01	445214	Опора	2
02	4140208	Болт	2
03	A590910	Пружинная шайба	2
04	4168218	Реле аккумулятор	1
05	J020828	Болт с шайбой	2
05	J900828 замена: J020828	Болт	2
06	A590908	Пружинная шайба	2
07	A590108	Шайба	2
27	J950010	Гайка	2
28	A590910	Пружинная шайба	2
40	M500807	Гайка	1
41	A590908	Пружинная шайба	1
59	M430613	Винт	2
60	M430616 замена: M430620	Винт	2
60	M430616	Винт	2
60	M430620	Винт	2
60	M430620	Винт	2
61	A590906	Пружинная шайба	4
67	4187223	Блок	1
77	4148963	Индикатор	1
87	4151888	Выключатель уровень	1
88	J460514	Винт с шайбой	3
88	M430513 замена: J460514	Винт	3
89	A590905	Пружинная шайба	3
90	A590105	Шайба	3
93	4172004	Регулятор	1
94	4205749	Реле защитный	1
98	4164304	Манжета	1
105	4191038	Фусибле-линк	1
106	4191773	Фусибле-линк	1
108	J901018	Болт	27
109	A590910	Пружинная шайба	27
111	4190261	Зажим	1
112	4190253	Зажим	3
113	4190277	Зажим	3
114	4192035	Зажим	4
116	4190275	Зажим	2
117	4190273	Зажим	8
118	4190271	Зажим	7
122	4055312	Зажим	6
126	4191998	Жгут проводов	1
126A	4256240	Колпачок	2
126B	4256241	Колпачок	2
127	4229055	Жгут проводов провод(стеклоочиститель - разъём)	1
128	4229056	Жгут проводов провод(стеклоочиститель разъём - SW)	1
129	4229057	Жгут проводов провод(кабина фонарь)	1
