Передний трубопроводы для окада / фурукава гидромолот — HITACHI EX220

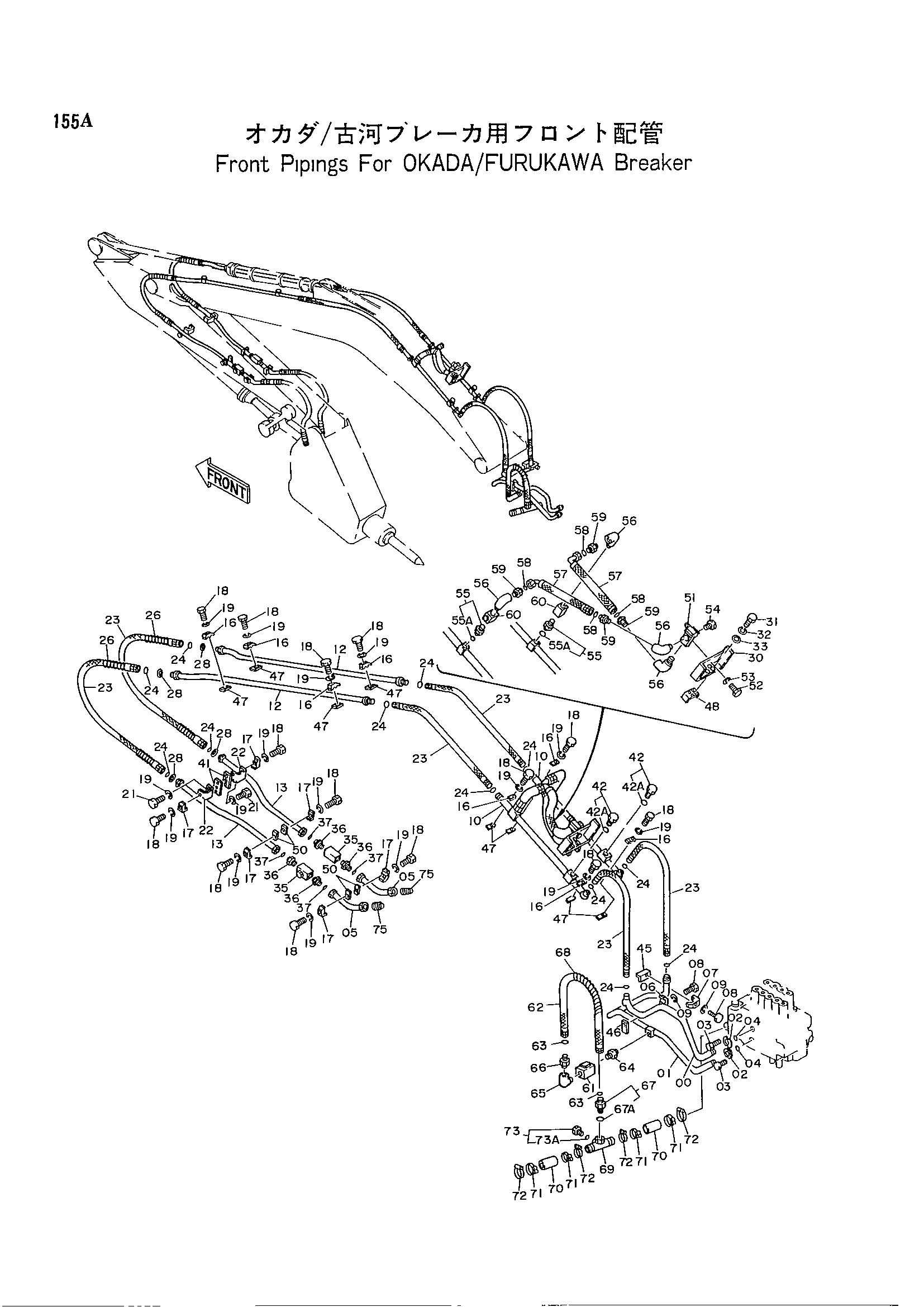

Заводская схема «Передний трубопроводы для окада / фурукава гидромолот» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8039906 | Трубка | 1 |
| 01 | 8039905 | Трубка | 1 |
| 02 | 986910 | Разъёмный фланец | 4 |
| 03 | M341030 | Болт с внутренним шестигранником | 8 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 05 | 9729527 | Трубка | 2 |
| 06 | 4189860 | Хомут трубки | 1 |
| 07 | 4190127 | Хомут трубки | 1 |
| 08 | J901265 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | 9728548 | Трубка | 2 |
| 12 | 9728713 | Трубка | 2 |
| 13 | 9728712 | Трубка | 2 |
| 16 | 4153488 | Хомут трубки | 8 |
| 17 | 4190127 | Хомут трубки | 6 |
| 18 | J901265 | Болт | 14 |
| 19 | A590912 | Пружинная шайба | 18 |
| 21 | J901230 | Болт | 4 |
| 22 | 4218370 | Кронштейн | 2 |
| 23 | 4208456 | Шланг | 6 |
| 24 | 4187328 | Уплотнительное кольцо | 12 |
| 26 | 4053617 | Защитный кожух | 2 |
| 28 | 4208245 | Шайба | 4 |
| 30 | 8039904 | Кронштейн | 1 |
| 31 | J901230 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | A590112 | Плоская шайба | 4 |
| 35 | 4205903 | Запорный клапан | 2 |
| 36 | 4208097 | Адаптер | 4 |
| 37 | 4187329 | Уплотнительное кольцо | 4 |
| 41 | 4218287 | Седло винта | 2 |
| 42 | 4174542 | Пробка | 2 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 9728699 | Кронштейн | 1 |
| 46 | 4209152 | Седло винта | 1 |
| 47 | 4189579 | Седло винта | 8 |
| 48 | 4208962 | Седло винта | 1 |
| 50 | 4189579 | Седло винта | 4 |
| 51 | 4209158 | Предохранительный клапан | 1 |
| 52 | J900820 | Болт | 3 |
| 53 | A590908 | Пружинная шайба | 3 |
| 54 | 94-2014 | Пробка | 1 |
| 55 | 4208243 | Адаптер | 2 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 94-0633 | Угловой штуцер | 4 |
| 57 | 4209794 | Шланг | 2 |
| 58 | 4187308 | Уплотнительное кольцо | 4 |
| 59 | 4208967 | Адаптер | 4 |
| 60 | 94-0678 | Разъём S | 2 |
| 61 | 94-0679 | Разъём | 1 |
| 62 | 4208455 | Шланг | 1 |
| 63 | 4187328 | Уплотнительное кольцо | 2 |
| 64 | 4184837 | Адаптер | 1 |
| 65 | 94-0634 | Угловой штуцер | 1 |
| 66 | 4208659 | Адаптер | 1 |
| 67 | 4189535 | Адаптер | 1 |
| 67A | 4506429 | Уплотнительное кольцо | 1 |
| 68 | 4044420 | Защитный кожух | 1 |
| 69 | 9728698 | Обратная трубка | 1 |
| 70 | 4208486 | Резиновый шланг | 2 |
| 71 | 4156850 | Хомут шланга | 4 |
| 72 | 4504491 | Хомут шланга | 4 |
| 73 | 4093624 | Пробка | 1 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 94-2026 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
