Масляный радиатор трубопроводы (1) — HITACHI EX220

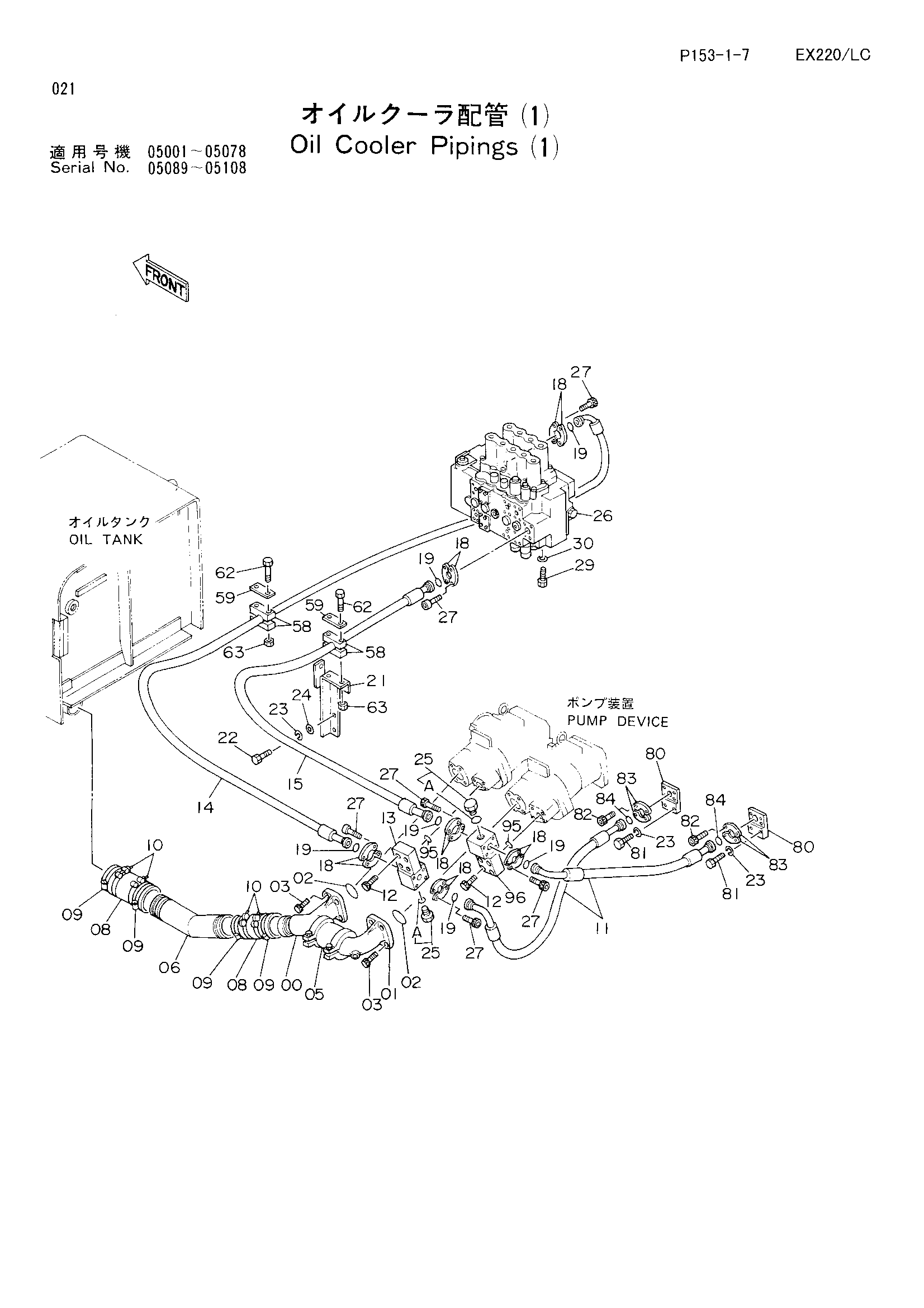

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2024562 | Коллектор | 1 |
| 01 | 1009574 | Коллектор | 1 |
| 02 | A811075 | Уплотнительное кольцо | 2 |
| 03 | M341228 | Болт с внутренним шестигранником | 8 |
| 05 | 4071215 | Муфта | 1 |
| 06 | 4208969 | Всасывающая трубка | 1 |
| 08 | 4109378 | Резиновый шланг | 2 |
| 09 | 4507397 | Хомут шланга | 4 |
| 10 | 4152705 | Хомут шланга | 4 |
| 11 | 4204163 | Шланг | 2 |
| 12 | M341250 | Болт | 8 |
| 13 | 2024141 | Блок | 1 |
| 14 | 4203170 | Шланг | 1 |
| 15 | 4204118 | Шланг | 1 |
| 18 | 4085560 | Разъёмный фланец | 12 |
| 19 | 966993 | Уплотнительное кольцо | 6 |
| 21 | 8035747 | Опора | 1 |
| 22 | J901235 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 6 |
| 24 | A590112 | Шайба | 2 |
| 25 | 4174542 | Пробка | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4187139 | Гидрораспределитель | 1 |
| 27 | M341245 | Болт с внутренним шестигранником | 24 |
| 29 | J901635 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 4 |
| 58 | 4194953 | Хомут | 4 |
| 59 | 4195494 | Пластина | 2 |
| 62 | J901090 | Болт | 4 |
| 63 | J950010 | Гайка | 4 |
| 80 | 4204847 | Пластина | 2 |
| 81 | J901235 | Болт | 4 |
| 82 | M341036 | Болт с внутренним шестигранником | 8 |
| 83 | 4506459 | Разъёмный фланец | 4 |
| 84 | 971489 | Уплотнительное кольцо | 2 |
| 95 | A811035 | Уплотнительное кольцо | 2 |
| 96 | 2024141 | Блок | 1 |
| 96 | 2025091 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
