Крышка двигателя — HITACHI EX220

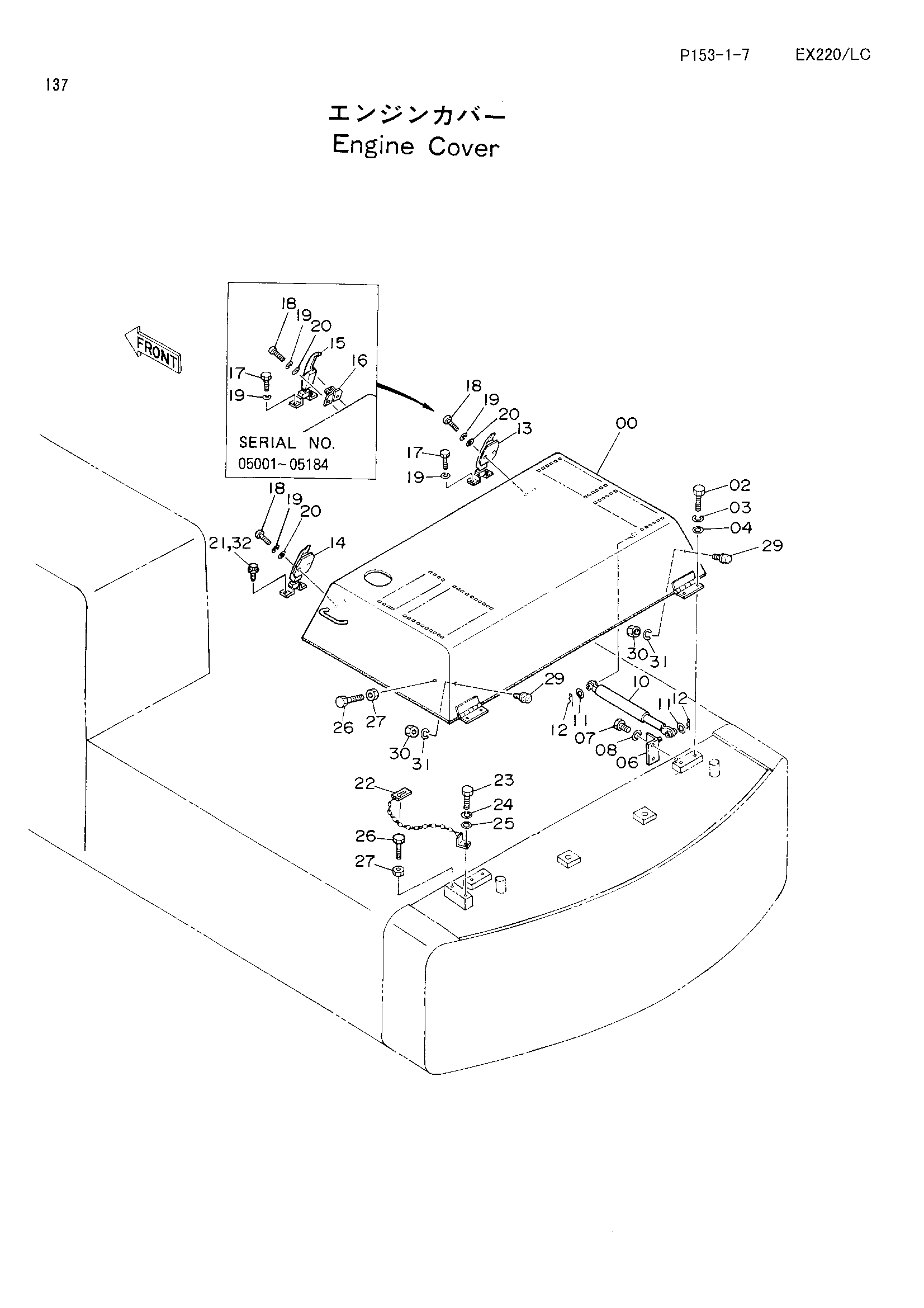

Заводская схема «Крышка двигателя» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002060 | Крышка двигатель | 1 |
| 02 | J901228 | Болт | 4 |
| 03 | A590912 | Пружинная шайба | 4 |
| 04 | A590112 | Шайба | 4 |
| 06 | 9725693 | Кронштейн | 1 |
| 07 | J901225 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 10 | 4194116 | Стойка | 1 |
| 11 | A590108 | Шайба | 2 |
| 12 | 4022697 | Стопорный палец | 2 |
| 13 | 4217429 | Защёлка (без блокировка) | 1 |
| 14 | 4187086 | Защёлка (с блокировка) | 1 |
| 15 | 322831 | Защёлка | 1 |
| 16 | 4119658 | Анкхор | 1 |
| 17 | J900816 | Болт | 2 |
| 18 | M430825 | Винт | 4 |
| 19 | A590908 | Пружинная шайба | 6 |
| 20 | A590108 | Шайба | 4 |
| 21 | J010816 | Болт с шайбой | 2 |
| 21 | J900816 замена: J010816 | Болт | 2 |
| 22 | 9725452 | Замок | 1 |
| 23 | J901225 | Болт | 1 |
| 24 | A590912 | Пружинная шайба | 1 |
| 25 | A590112 | Шайба | 1 |
| 26 | J901240 | Болт | 2 |
| 27 | J950012 | Гайка | 2 |
| 29 | 4147883 | Ограничитель | 2 |
| 30 | J952010 | Гайка | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 32 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
