Передний трубопроводы для NPK гидромолот — HITACHI EX220

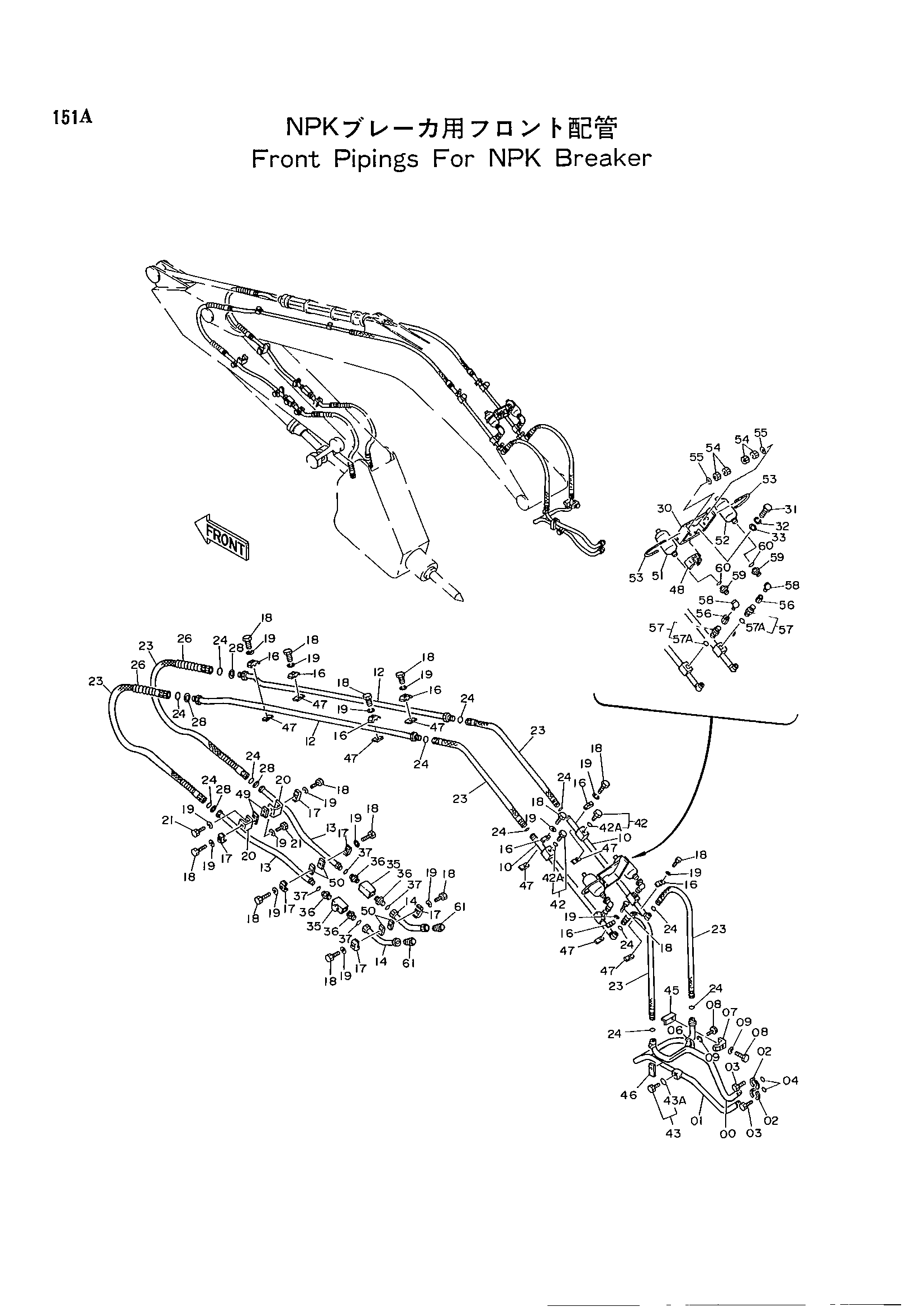

Заводская схема «Передний трубопроводы для NPK гидромолот» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8039906	Трубка	1
01	8039905	Трубка	1
02	986910	Разъёмный фланец	4
03	M341030	Болт с внутренним шестигранником	8
04	971489	Уплотнительное кольцо	2
06	4189860	Хомут трубки	1
07	4190127	Хомут трубки	1
08	J901265	Болт	2
09	A590912	Пружинная шайба	2
10	9728548	Трубка	2
12	9728713	Трубка	2
13	9728712	Трубка	2
14	9729527	Трубка	2
16	4153488	Хомут трубки	8
17	4190127	Хомут трубки	6
18	J901265	Болт	14
19	A590912	Пружинная шайба	18
20	4218370	Кронштейн	2
21	J901230	Болт	4
23	4208456	Шланг	6
24	4187328	Уплотнительное кольцо	12
26	4053617	Защитный кожух	2
28	4208245	Шайба	4
30	8039904	Кронштейн	1
31	J901230	Болт	4
32	A590912	Пружинная шайба	4
33	A590112	Плоская шайба	4
35	4205903	Запорный клапан	2
36	4208097	Адаптер	4
37	4187329	Уплотнительное кольцо	4
42	4174542	Пробка	2
42A	4506424	Уплотнительное кольцо	1
43	4113926	Пробка	1
43A	4506429	Уплотнительное кольцо	1
45	9728699	Кронштейн	1
46	4209152	Седло винта	1
47	4189579	Седло винта	8
48	4208962	Седло винта	1
49	4218287	Седло винта	2
50	4189579	Седло винта	4
51	4206666	Гидроаккумулятор	1
52	4206668	Гидроаккумулятор	1
53	4208961	U-образный болт	2
54	J950012	Гайка	8
55	A590112	Плоская шайба	4
56	94-0678	Разъём S	2
57	4208243	Адаптер	2
57A	4506424	Уплотнительное кольцо	1
58	94-0633	Угловой штуцер	2
59	4162812	Адаптер	2
60	4509181	Уплотнительное кольцо	2
61	94-2026	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
