Шланг защита от разрыва клапан — HITACHI EX220

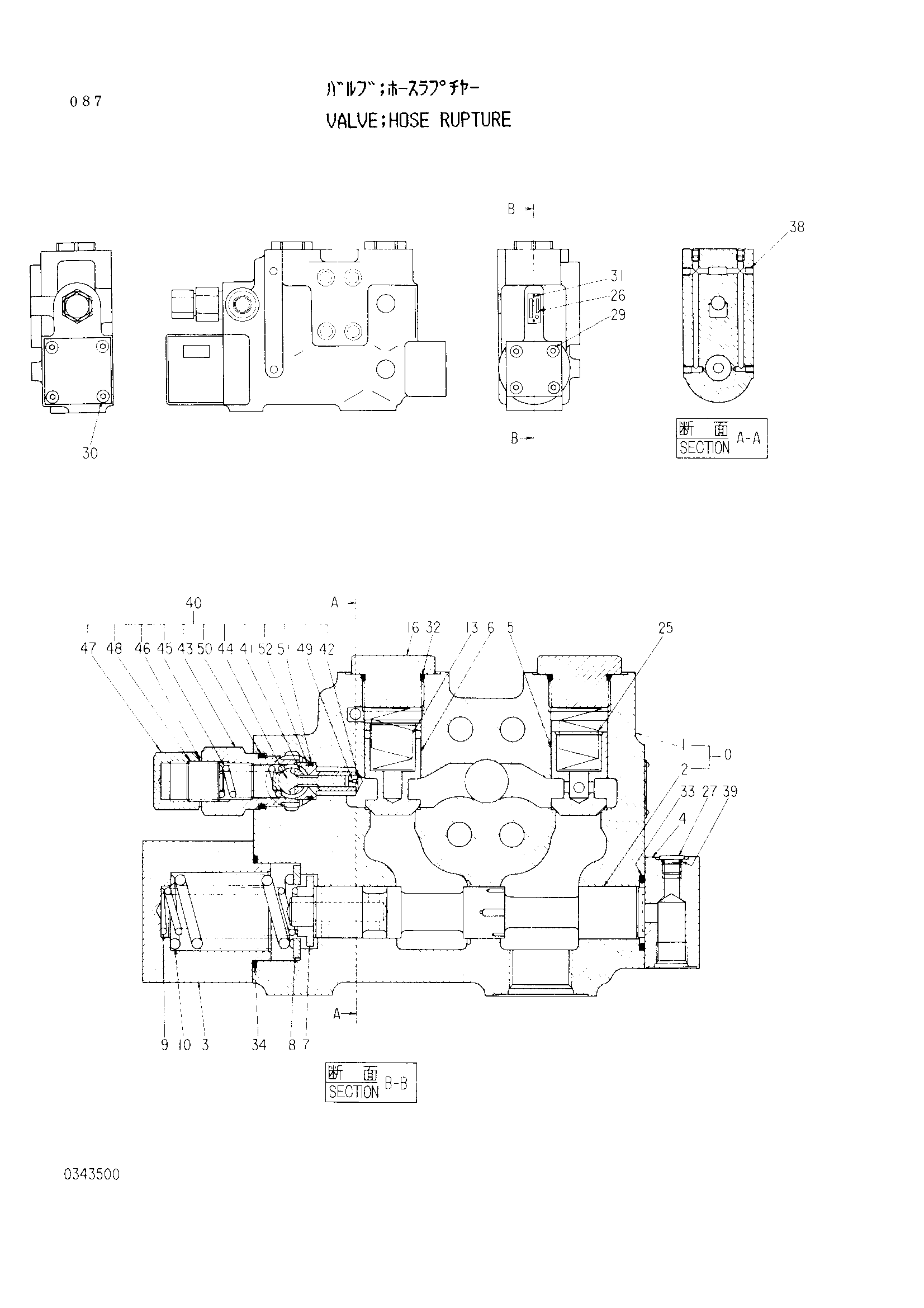

Заводская схема «Шланг защита от разрыва клапан» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4207580 | Клапан шланг защита от разрыва | 1 | |
| 0 | 0343501 | Корпус дополнительный в сборе | 1 |
| 3 | 0343502 | Крышка пружина | 1 |
| 4 | 0343503 | Крышка | 1 |
| 5 | 0343504 | Плунжер | 1 |
| 6 | 0343505 | Плунжер | 1 |
| 7 | 0343506 | Держатель пружина | 1 |
| 8 | 0343507 | Проставка | 1 |
| 9 | 0343508 | Пружина | 1 |
| 10 | 0343509 | Пружина | 1 |
| 13 | 0343510 | Пружина | 1 |
| 16 | 0343511 | Пробка | 2 |
| 25 | 0338503 | Пружина | 1 |
| 27 | 0343512 | Пробка | 1 |
| 29 | 0228805 | Болт с внутренним шестигранником | 4 |
| 30 | 0343513 | Болт | 4 |
| 31 | 0208717 | Приводной винт | 2 |
| 32 | 4506429 | Уплотнительное кольцо | 2 |
| 33 | A811035 | Уплотнительное кольцо | 1 |
| 34 | A811055 | Уплотнительное кольцо | 1 |
| 38 | 0343514 | Пробка | 6 |
| 39 | 4506408 | Уплотнительное кольцо | 1 |
| 40 | 0343515 | Предохранительный дополнительный в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
