Одинарный насос — HITACHI EX220

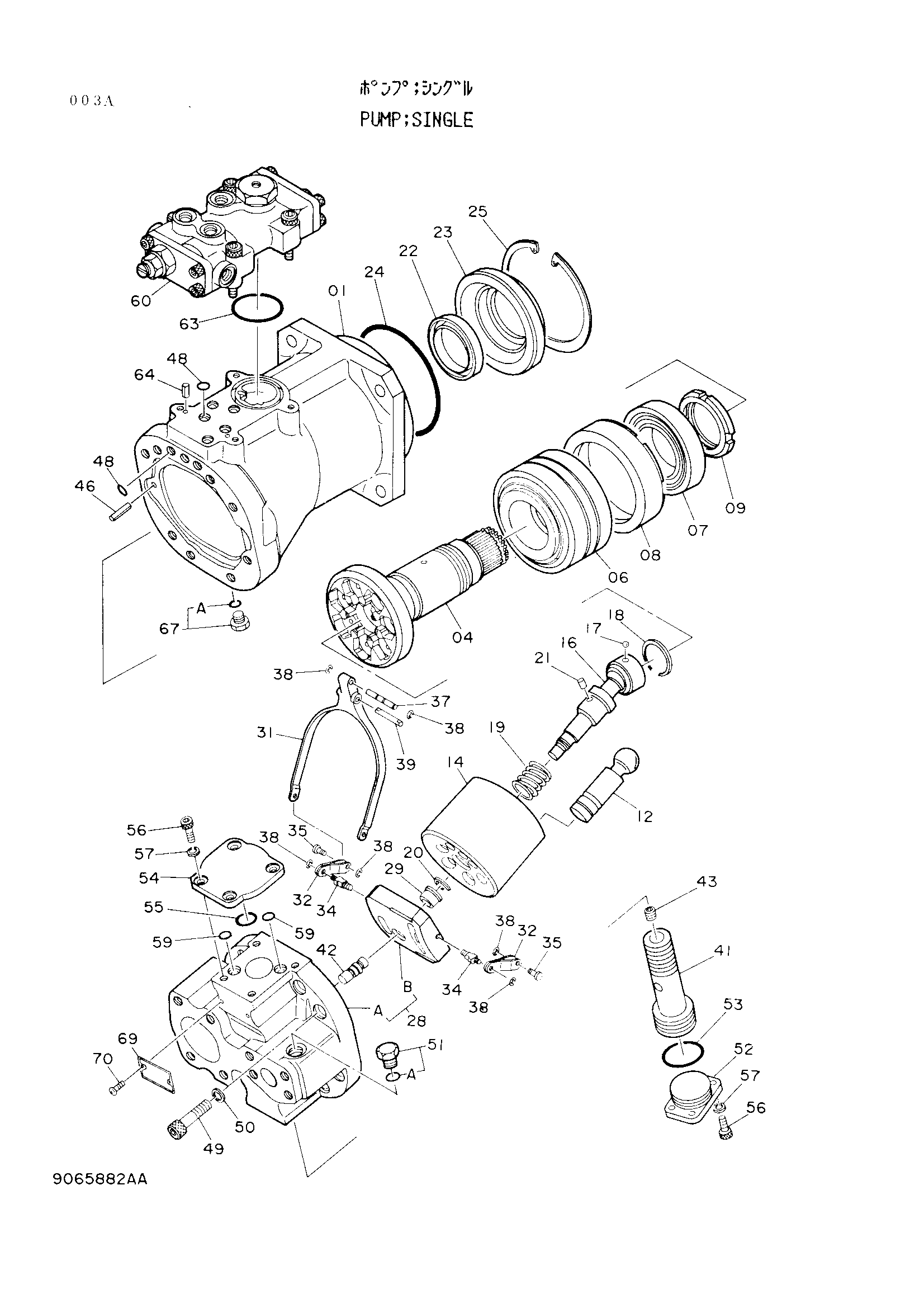

Заводская схема «Одинарный насос» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9065882	Насос одинарный	1
01	1009434	Корпус насос	1
04	2021677	Дисковый дривинг	1
06	4175666	Роликовый подшипник	1
07	4199307	Роликовый подшипник	1
08	3033597	Проставка	1
09	4178173	Гайка подшипник.	1
12	8036381	Поршень	7
14	2021642	Ротор	1
16	8035127	Вал центральный	1
17	4184779	Шарик	1
18	4184778	Стопорное кольцо	1
19	4179181	Пружина сжатия	1
20	4188857	Стопорное кольцо	1
21	4198956	Палец	1
22	4176958	Масляное уплотнение	1
23	4173923	Крышка уплотнение	1
24	4178393	Уплотнительное кольцо	1
25	959503	Стопорное кольцо	1
28	8041180	Головка в сборе	1
29	4177926	Втулка	1
31	3037675	Тяга	1
32	9724756	Рычаг	2
34	4179179	Палец	2
35	4179177	Палец	2
37	4179176	Палец	1
38	4146370	Стопорное кольцо	6
39	4200227	Палец	1
41	3035527	Поршень серво	1
42	4188555	Палец	1
43	4179838	Установочный винт	1
46	4099290	Пружинный штифт	2
48	4180349	Уплотнительное кольцо	8
49	M341245	Болт с внутренним шестигранником	8
50	495841	Пружинная шайба	8
51	4108720	Пробка	1
51A	957366	Уплотнительное кольцо	1
52	4179841	Ограничитель	1
53	A811040	Уплотнительное кольцо	1
54	4201649	Ограничитель	1
55	4509182	Уплотнительное кольцо	1
56	M340820	Болт	8
57	4514388	Пружинная шайба	8
59	4180349	Уплотнительное кольцо	2
60	9070496	Регулятор	1
63	A810055	Уплотнительное кольцо	1
64	4515041	Пружинный штифт	2
67	4092534	Пробка	1
67A	4509180	Уплотнительное кольцо	1
69	3037597	Информационная табличка	1
70	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
