Основной трубопроводы (1) — HITACHI EX220

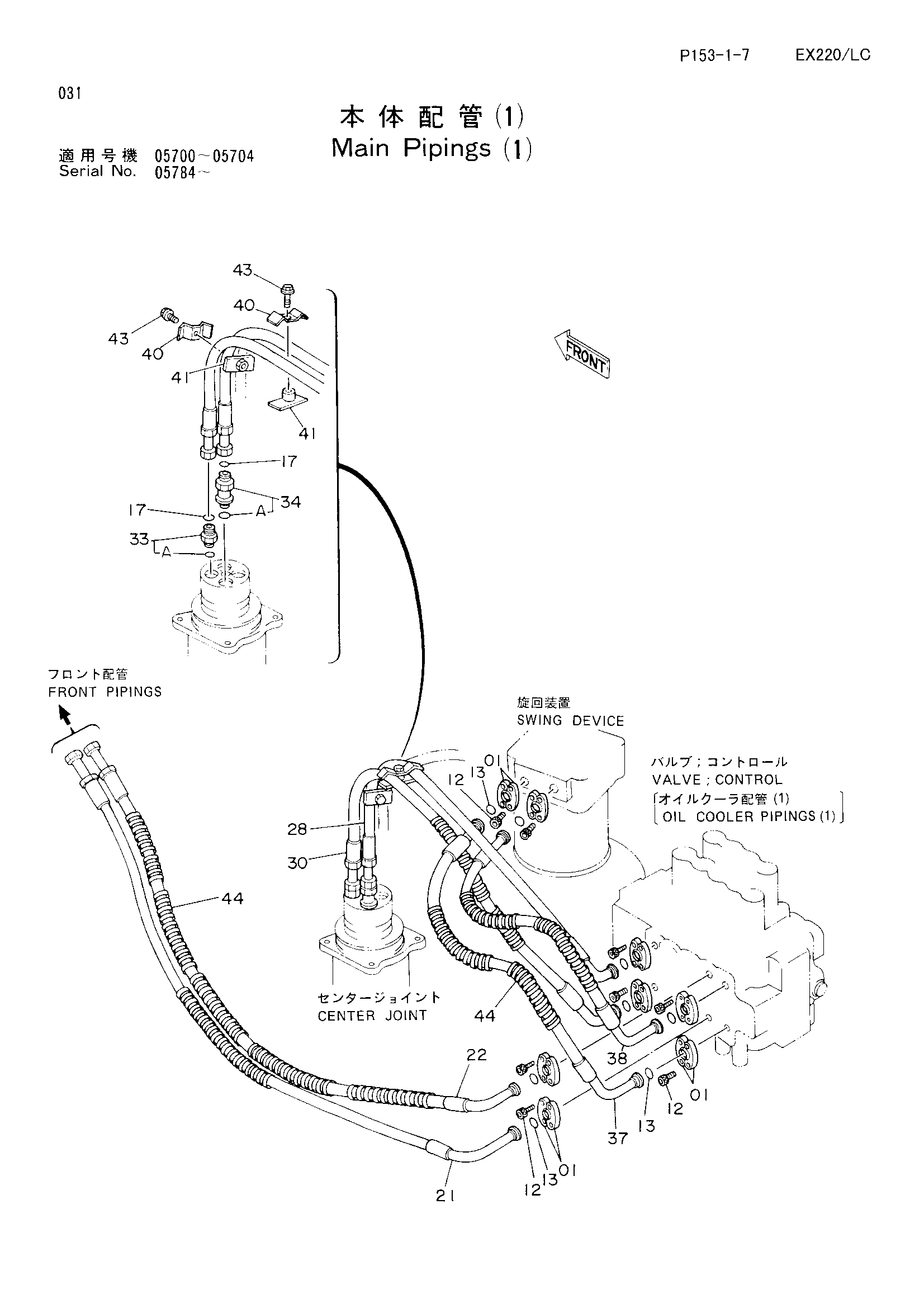

Заводская схема «Основной трубопроводы (1)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910 | Разъёмный фланец | 16 |
| 12 | M341030 | Болт с внутренним шестигранником | 32 |
| 13 | 971489 | Уплотнительное кольцо | 8 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | 4200424 | Шланг | 1 |
| 22 | 4210335 | Шланг | 1 |
| 28 | 4207941 | Шланг | 1 |
| 30 | 4207941 | Шланг | 1 |
| 33 | 4189619 | Адаптер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4189539 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4241349 | Шланг | 1 |
| 38 | 4241350 | Шланг | 1 |
| 40 | 4202103 | Хомут | 2 |
| 41 | 9727822 | Хомут | 2 |
| 43 | J011255 | Болт с шайбой | 2 |
| 44 | 4044420 | Защитный кожух | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
