Бортовой редуктор — HITACHI EX220

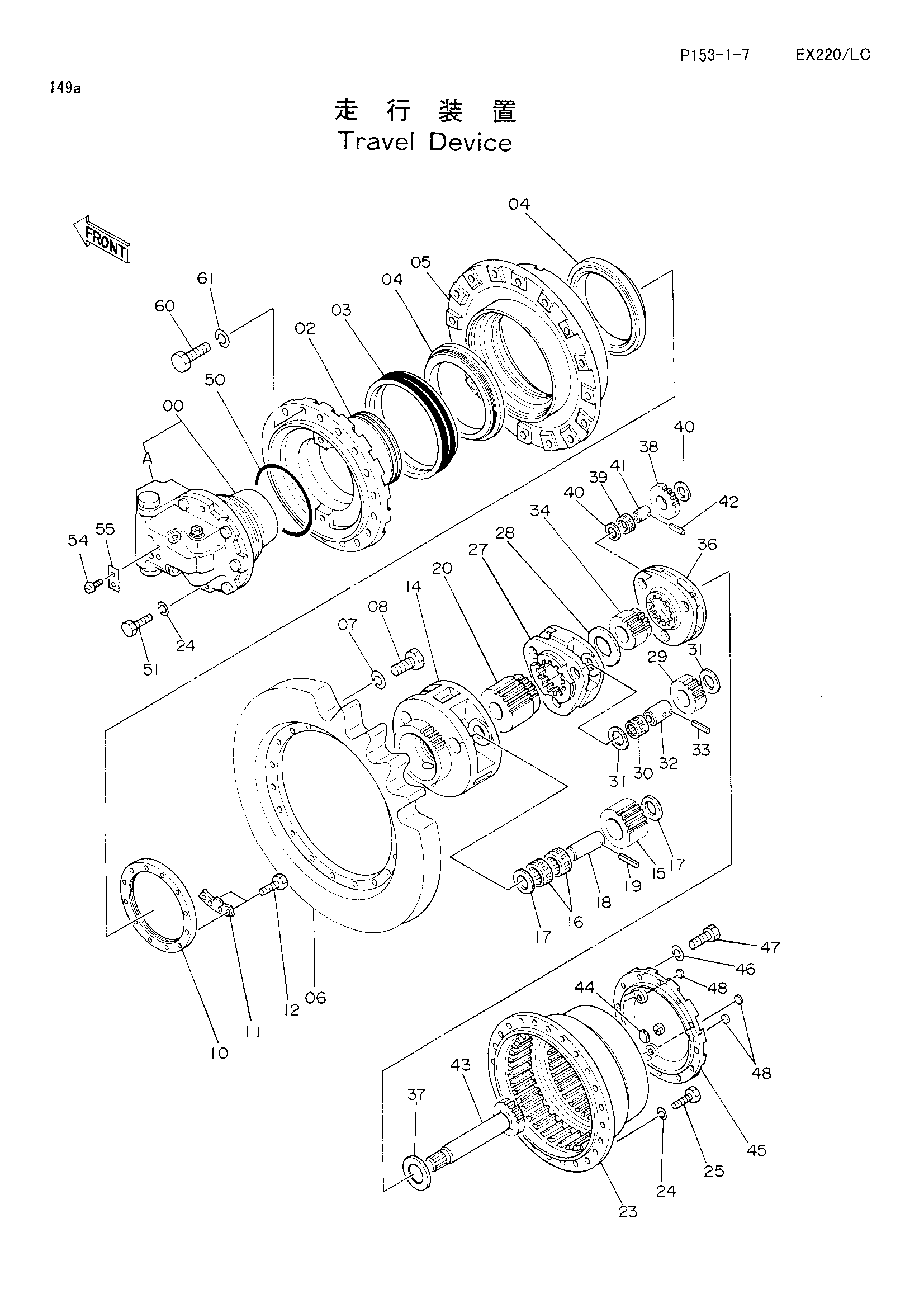

Заводская схема «Бортовой редуктор» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9065942 | Гидромотор | 1 |
| 00 | 9080114 | Гидромотор | 1 |
| 00 | 9080115 замена: 9080114 | Гидромотор | 1 |
| 00-51 | 9066026 | Бортовой редуктор в сборе | 2 |
| 00-51 | 9080071 замена: 9096484 | Бортовой редуктор в сборе | 2 |
| 00-55 | 9096484 | Бортовой редуктор в сборе | 2 |
| 00A | 9065941 | Тормозной клапан | 1 |
| 00A | 9080512 | Тормозной клапан | 1 |
| 00A | 9080513 замена: 9080512 | Тормозной клапан | 1 |
| 02 | 1009855 | Корпус | 1 |
| 03 | 4514259 | Комплект уплотнений | 1 |
| 04 | 4115169 | Подшипник. ROL | 2 |
| 05 | 1010029 | Барабан | 1 |
| 06 | 1010203 | Звёздочка | 1 |
| 07 | A590920 | Пружинная шайба | 16 |
| 08 | J932055 | Болт | 16 |
| 10 | 3032083 | Гайка | 1 |
| 11 | 4178862 | Стопорная пластина | 1 |
| 12 | J901020 | Болт | 2 |
| 14 | 1009857 | Водило | 1 |
| 14 | 1009901 | Водило | 1 |
| 15 | 3034323 | Планетарная шестерня | 3 |
| 15 | 3034489 | Планетарная шестерня | 3 |
| 16 | 4183818 | Игольчатый подшипник | 6 |
| 17 | 4135227 | Упорная пластина | 6 |
| 18 | 4139975 | Палец | 3 |
| 19 | 4139998 | Пружинный штифт | 3 |
| 20 | 3034324 | Солнечная шестерня | 1 |
| 23 | 1010885 | Коронная шестерня | 1 |
| 23 | 1012284 | Коронная шестерня | 1 |
| 24 | A590916 | Пружинная шайба | 26 |
| 25 | J931645 | Болт | 24 |
| 27 | 2022210 | Водило | 1 |
| 27 | 2022294 | Водило | 1 |
| 28 | 4183819 | Проставка | 1 |
| 29 | 3034325 | Планетарная шестерня | 3 |
| 29 | 3034490 | Планетарная шестерня | 3 |
| 30 | 4126657 | Игольчатый подшипник | 3 |
| 31 | 4192982 | Упорная пластина | 6 |
| 32 | 4144558 | Палец | 3 |
| 33 | 4169567 | Пружинный штифт | 3 |
| 34 | 3034326 | Солнечная шестерня | 1 |
| 34 | 3034491 | Солнечная шестерня | 1 |
| 36 | 2020865 | Водило | 1 |
| 36 | 2022297 | Водило | 1 |
| 37 | 4172391 | Проставка | 1 |
| 37 | 4183819 | Проставка | 1 |
| 38 | 3031946 | Планетарная шестерня | 3 |
| 38 | 3034492 | Планетарная шестерня | 3 |
| 39 | 4172392 | Игольчатый подшипник | 3 |
| 40 | 4196488 | Упорная пластина | 6 |
| 41 | 4172398 | Палец | 3 |
| 42 | 4169566 | Пружинный штифт | 3 |
| 43 | 2020862 | Вал проп. | 1 |
| 43 | 2025962 | Вал проп. | 1 |
| 44 | 4204756 | Колпачок | 1 |
| 45 | 2022684 | Крышка | 1 |
| 45 | 2025963 замена: 2028455 | Крышка | 1 |
| 45 | 2028455 | Крышка | 1 |
| 46 | A590912 | Пружинная шайба | 12 |
| 47 | M221228 | Болт | 12 |
| 48 | 4245797 | Пробка | 3 |
| 48 | 94-2013 | Пробка | 2 |
| 48 | 94-2013 замена: 4245797 | Пробка | 3 |
| 50 | 4174183 | Уплотнительное кольцо | 1 |
| 51 | J931685 | Болт | 2 |
| 54 | M492564 | Приводной винт | 2 |
| 55 | 3053559 | Информационная табличка | 1 |
| 60 | J932080 | Болт | 28 |
| 61 | A590920 | Пружинная шайба | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
