Гидроцилиндр стрелы (левый) — HITACHI EX220

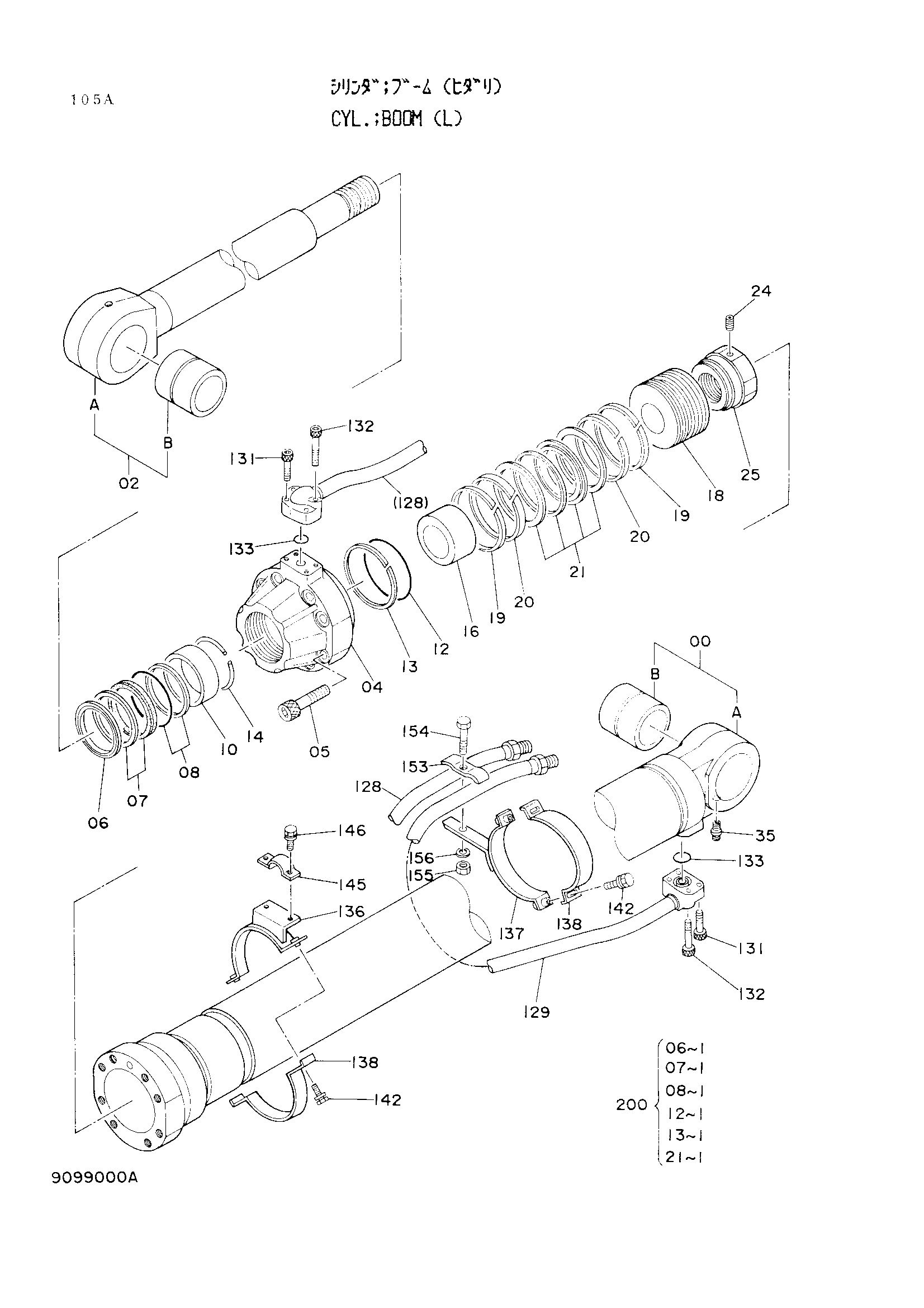

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9099000 замена: 9110694 | Гидроцилиндр стрелы (левый) | 1 | |
| 00-35 | 9073612 замена: 9111406 | Гидроцилиндр. (пипелесс) | 1 |
| 00 | 7016599 | Труба гидроцилиндра(с втулка) | 1 |
| 00A | 7018433 | Труба гидроцилиндра | 1 |
| 00B | 3031787 | Втулка | 1 |
| 02 | 7016732 | Шток поршня(с втулка) | 1 |
| 02A | 7018424 | Шток поршня | 1 |
| 02B | 3031787 | Втулка | 1 |
| 04 | 1016385 | Головка гидроцилиндра | 1 |
| 05 | M342280 | Болт с внутренним шестигранником | 8 |
| 06 | 4124849 | Пылезащитное уплотнение | 1 |
| 07 | 4168226 | Уплотнение | 1 |
| 08 | 4173770 | Кольцо | 1 |
| 10 | 4124858 замена: 4284533 | Втулка | 1 |
| 10 | 4284533 | Втулка | 1 |
| 12 | 4129441 | Уплотнительное кольцо | 1 |
| 13 | 4129443 | Опорное кольцо | 1 |
| 14 | 4264983 | Стопорное кольцо | 1 |
| 16 | 4171477 | Кольцо амортизатор | 1 |
| 18 | 3034605 | Поршень | 1 |
| 19 | 4185246 | Кольцо тефлон | 2 |
| 20 | 4185248 | Износостойкое кольцо | 2 |
| 21 | 4185244 | Уплотнительное кольцо | 1 |
| 24 | 4201805 | Установочный винт | 1 |
| 25 | 3038328 | Гайка | 1 |
| 35 | J75481 | Штуцер | 1 |
| 128 | 8035573 | Трубка | 1 |
| 129 | 8037956 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 4 |
| 132 | M341260 | Болт с внутренним шестигранником | 4 |
| 133 | A811035 | Уплотнительное кольцо | 2 |
| 136 | 8043034 | Хомут | 1 |
| 137 | 8043033 | Хомут | 1 |
| 138 | 3043348 | Хомут | 2 |
| 142 | J011035 | Болт с шайбой | 4 |
| 145 | 4194152 | Хомут трубки | 1 |
| 146 | J011025 | Болт | 2 |
| 153 | 4229233 | Хомут трубки | 1 |
| 154 | J901260 | Болт | 1 |
| 155 | J950012 | Гайка | 1 |
| 156 | A590912 | Пружинная шайба | 1 |
| 200 | 4203830 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
