Электрооборудование (2) — HITACHI EX220

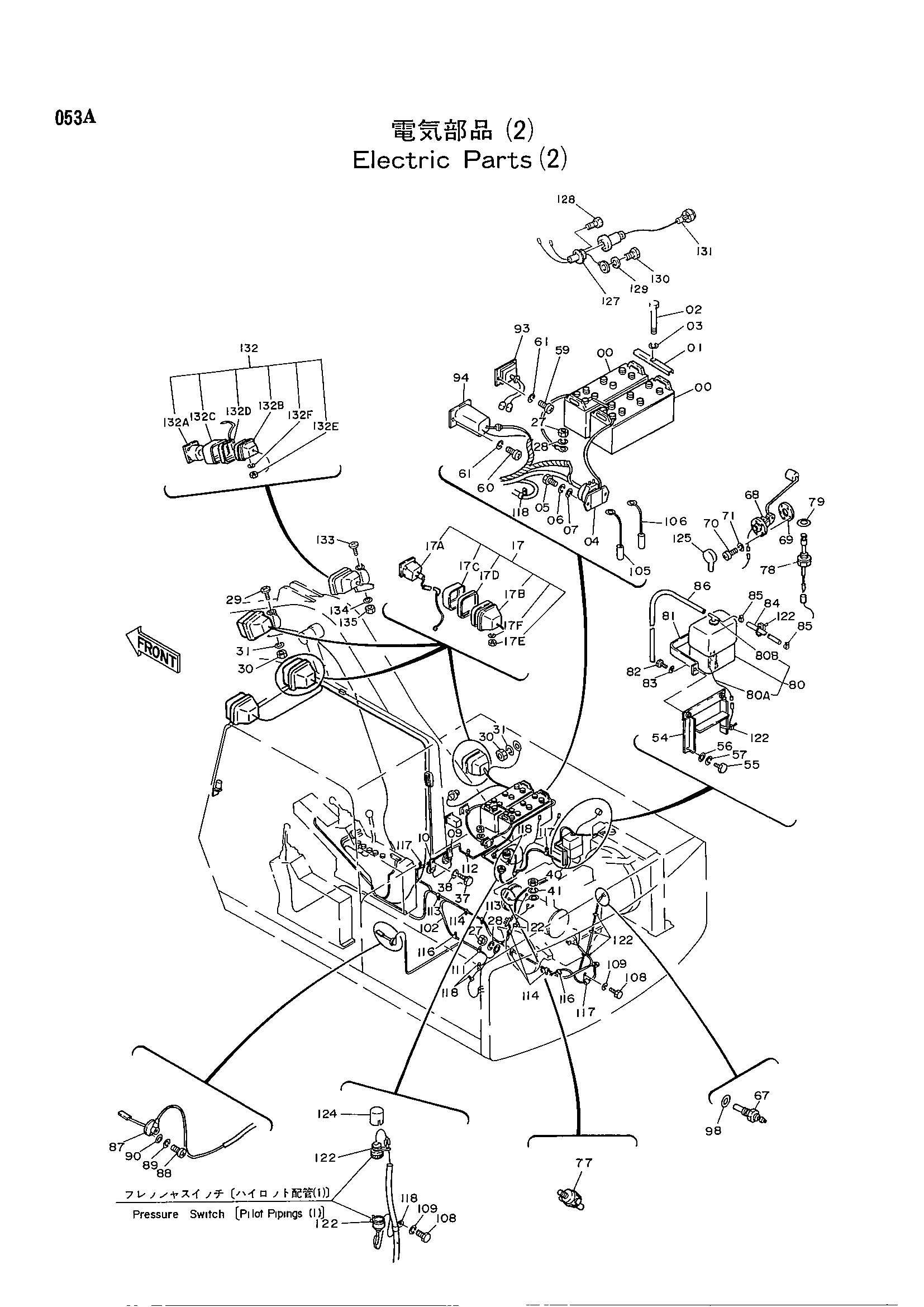

Заводская схема «Электрооборудование (2)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190698 | Аккумулятор | 2 |
| 01 | 445214 | Опора | 2 |
| 02 | 4140208 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 4168218 | Реле аккумулятор | 1 |
| 05 | J900828 | Болт | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | A590108 | Шайба | 2 |
| 09 | 4198638 | Звуковой сигнал | 1 |
| 10 | 4198639 | Звуковой сигнал | 1 |
| 17 | 4189254 | Фонарь головка а'ссй | 4 |
| 17A | 4163596 | Фонарь | 1 |
| 17B | 4163597 | Держатель | 1 |
| 17C | 4208957 | Лента | 1 |
| 17D | 4208958 | Лента | 1 |
| 17E | M501411 | Гайка | 1 |
| 17F | A590914 | Пружинная шайба | 1 |
| 27 | J950010 | Гайка | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | M430613 | Винт | 1 |
| 30 | M500605 | Гайка | 2 |
| 31 | A590906 | Пружинная шайба | 2 |
| 37 | J900825 | Болт | 2 |
| 38 | A590908 | Пружинная шайба | 2 |
| 40 | M500807 | Гайка | 1 |
| 41 | A590908 | Пружинная шайба | 1 |
| 54 | 9725423 | Кронштейн | 1 |
| 55 | J901225 | Болт | 2 |
| 56 | A590112 | Шайба | 2 |
| 57 | A590912 | Пружинная шайба | 2 |
| 59 | M430613 | Винт | 2 |
| 60 | M430620 | Винт | 2 |
| 61 | A590906 | Пружинная шайба | 4 |
| 67 | 4187223 | Блок | 1 |
| 68 | 4201926 | Поплавок | 1 |
| 69 | 4504289 | Манжета | 1 |
| 70 | M430510 | Винт | 5 |
| 71 | A590905 | Пружинная шайба | 5 |
| 77 | 4148963 | Индикатор | 1 |
| 78 | 4201927 | Выключатель уровень | 1 |
| 79 | 4157648 | Уплотнительная шайба | 1 |
| 80 | 4130139 | Бак воды | 1 |
| 80A | 4153251 | Выключатель уровень | 1 |
| 80B | 4153250 | Колпачок | 1 |
| 81 | 4180555 | Хомут | 1 |
| 82 | J901018 | Болт | 2 |
| 83 | A590910 | Пружинная шайба | 2 |
| 84 | 4206454 | Водяной шланг | 1 |
| 85 | 4508575 | Хомут шланга | 2 |
| 86 | 4142844 | Виниловый шланг | 1 |
| 87 | 4151888 | Выключатель уровень | 1 |
| 88 | M430513 | Винт | 3 |
| 89 | A590905 | Пружинная шайба | 3 |
| 90 | A590105 | Шайба | 3 |
| 93 | 4172004 | Регулятор | 1 |
| 94 | 4205749 | Реле защитный | 1 |
| 98 | 4164304 | Манжета | 1 |
| 102 | 4217917 | Жгут проводов | 1 |
| 102 | 4223094 | Жгут проводов | 1 |
| 105 | 4214850 | Фусибле-линк | 1 |
| 106 | 4191773 | Фусибле-линк | 1 |
| 108 | J901018 | Болт | 29 |
| 109 | A590910 | Пружинная шайба | 29 |
| 111 | 4190261 | Зажим | 2 |
| 112 | 4190253 | Зажим | 3 |
| 113 | 4190277 | Зажим | 3 |
| 114 | 4192035 | Зажим | 4 |
| 116 | 4190275 | Зажим | 2 |
| 117 | 4190273 | Зажим | 8 |
| 118 | 4190271 | Зажим | 8 |
| 122 | 4055312 | Зажим | 10 |
| 124 | 4207239 | Колпачок | 1 |
| 125 | 4207240 | Колпачок | 1 |
| 127 | 4115640 | Консент | 1 |
| 128 | M470306 | Болт | 3 |
| 129 | A590903 | Пружинная шайба | 1 |
| 130 | M430308 | Винт | 1 |
| 131 | 4000618 | Фонарь | 1 |
| 132 | 4189254 | Фонарь головка в сборе | 1 |
| 132A | 4163596 | Фонарь | 1 |
| 132B | 4163597 | Держатель | 1 |
| 132C | 4208957 | Лента | 1 |
| 132D | 4208958 | Лента | 1 |
| 132E | M501411 | Гайка | 1 |
| 132F | A590914 | Пружинная шайба | 1 |
| 133 | M430613 | Винт | 1 |
| 134 | A590906 | Пружинная шайба | 1 |
| 135 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
