Ковш (0.7) — HITACHI EX220

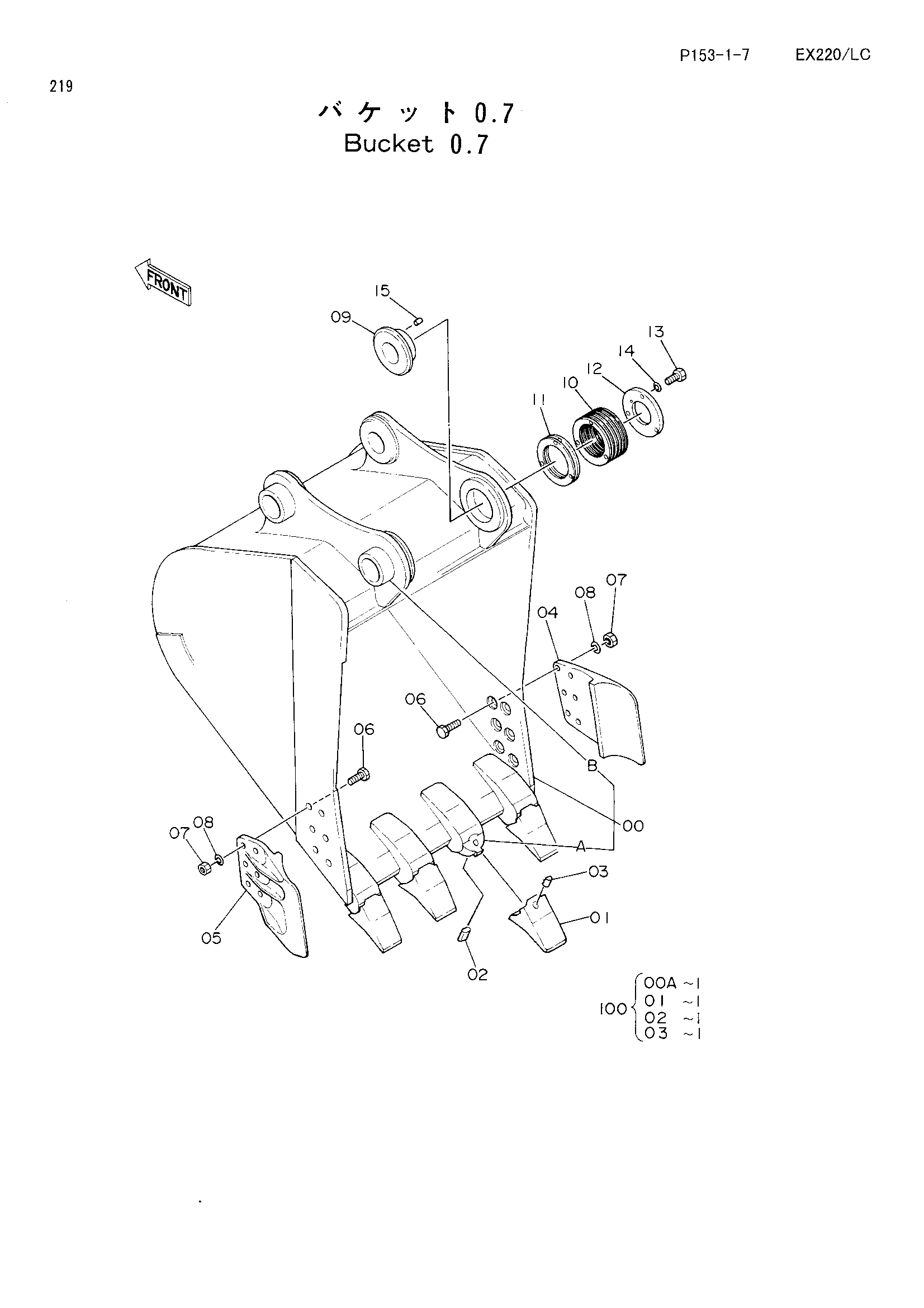

Заводская схема «Ковш (0.7)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9074734 | Ковш в сборе | 1 | |
| 00 | 6008641 | Ковш | 1 |
| 00A | 4187941 | Адаптер зуба | 4 |
| 00B | 4067720 | Ограничитель | 2 |
| 01 | 4512365 | Коронка зуба | 4 |
| 02 | 4512366 | Стопорный палец | 4 |
| 03 | 4501625 | Резиновый фиксатор | 4 |
| 04 | 2021232 | Боковой резец | 1 |
| 05 | 2021233 | Боковой резец | 1 |
| 06 | J932265 | Болт | 12 |
| 07 | J951022 | Гайка | 12 |
| 08 | A590922 | Пружинная шайба | 12 |
| 09 | 4144505 | Бобышка | 1 |
| 10 | 4144507 | Регулировочная шайба 1.0 | 6 |
| 11 | 4144508 | Регулировочная шайба 0.5 | 2 |
| 12 | 4144506 | Пластина | 1 |
| 13 | J901645 | Болт | 3 |
| 14 | A590916 | Пружинная шайба | 3 |
| 15 | 4179110 | Установочный штифт | 1 |
| 100 | 9075611 | Комплект наконечник | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
