Гидроцилиндр рукояти — HITACHI EX220

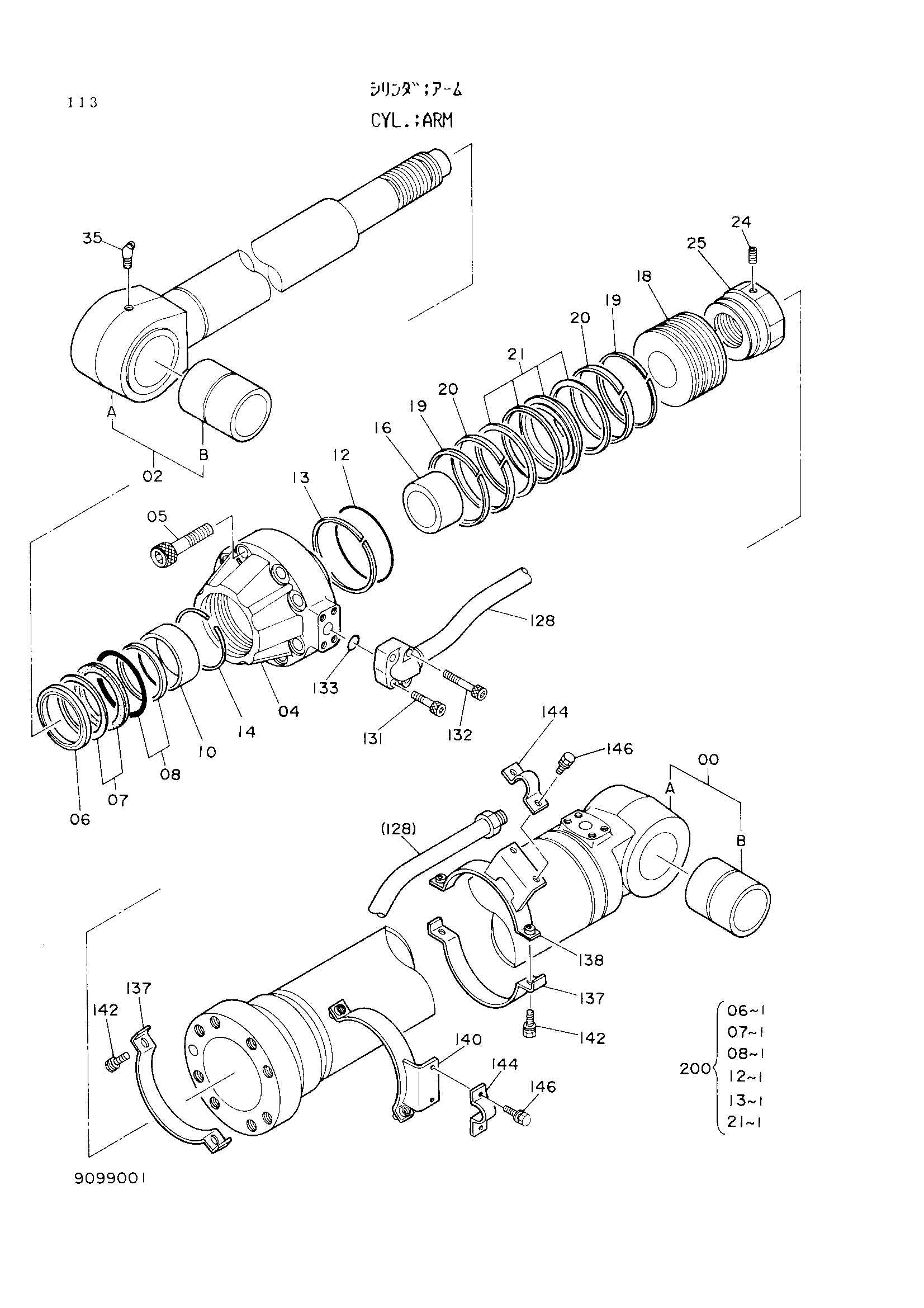

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9099001 замена: 9110695 | Гидроцилиндр рукояти | 1 | |
| 00-35 | 9099172 замена: 9111407 | Гидроцилиндр. (пипелесс) | 1 |
| 00 | 7016600 | Труба гидроцилиндра(с втулка) | 1 |
| 00A | 7018434 | Труба гидроцилиндра | 1 |
| 00B | 3031788 | Втулка | 1 |
| 02 | 7016733 | Шток поршня(с втулка) | 1 |
| 02A | 7018425 | Шток поршня | 1 |
| 02B | 3031788 | Втулка | 1 |
| 04 | 1015995 | Головка гидроцилиндра | 1 |
| 05 | M342490 | Болт с внутренним шестигранником | 8 |
| 06 | 4131730 | Пылезащитное уплотнение | 1 |
| 07 | 4168227 | Уплотнение | 1 |
| 08 | 4173771 | Кольцо | 1 |
| 10 | 4131733 замена: 4284532 | Втулка | 1 |
| 10 | 4284532 | Втулка | 1 |
| 12 | 4087852 | Уплотнительное кольцо | 1 |
| 13 | 487862 | Опорное кольцо | 1 |
| 14 | 4267139 | Стопорное кольцо | 1 |
| 16 | 4185243 | Кольцо амортизатор | 1 |
| 18 | 3034606 | Поршень | 1 |
| 19 | 4185247 | Кольцо тефлон | 2 |
| 20 | 4185249 | Износостойкое кольцо | 2 |
| 21 | 4185245 | Уплотнительное кольцо | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 25 | 3038329 | Гайка | 1 |
| 35 | J75581 | Штуцер | 1 |
| 128 | 8042613 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 2 |
| 132 | M341260 | Болт с внутренним шестигранником | 2 |
| 133 | A811035 | Уплотнительное кольцо | 1 |
| 137 | 3043349 | Хомут | 2 |
| 138 | 8043037 | Хомут | 1 |
| 140 | 8043035 | Хомут | 1 |
| 142 | J011035 | Болт с шайбой | 4 |
| 144 | 4194152 | Хомут трубки | 2 |
| 146 | J011025 | Болт | 4 |
| 200 | 4203831 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
