Крышка — HITACHI EX220

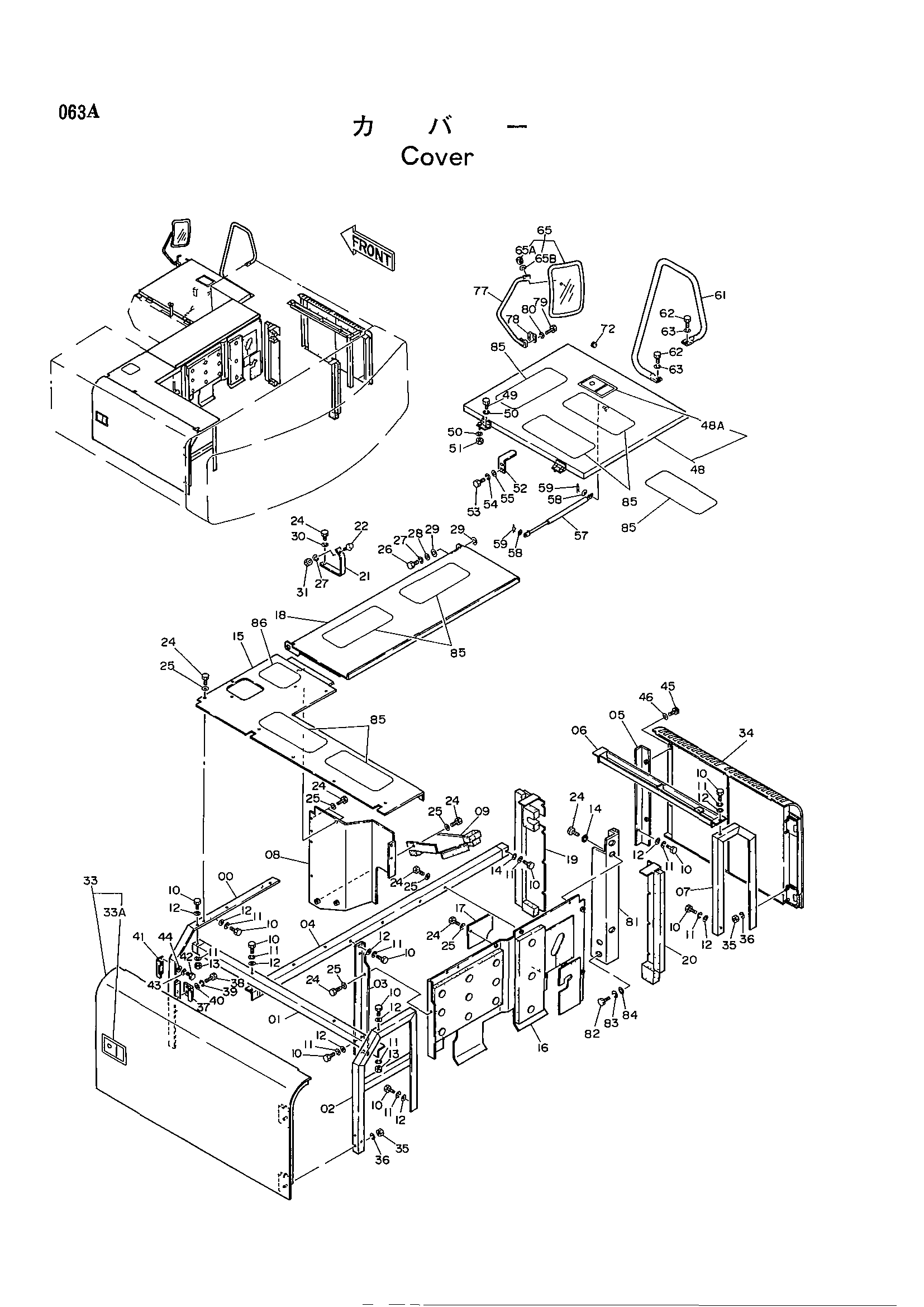

Заводская схема «Крышка» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035504 | Опора | 1 |
| *01 | 8035750 замена: 8041063 | Опора | 1 |
| *01 | 8035750 замена: 8041061 | Опора | 1 |
| 01 | 8041063 | Опора | 1 |
| *02 | 8035751 замена: 8041061 | Опора | 1 |
| *02 | 8035751 замена: 8041063 | Опора | 1 |
| 02 | 8041061 | Опора | 1 |
| 03 | 4189697 | Опора | 1 |
| 04 | 8035749 | Опора | 1 |
| 05 | 9725238 | Опора | 1 |
| 06 | 9725424 | Защитный кожух | 1 |
| 07 | 8040164 | Опора | 1 |
| 08 | 8038910 | Крышка | 1 |
| 09 | 9728032 | Крышка | 1 |
| 10 | J901230 | Болт | 18 |
| 11 | A590912 | Пружинная шайба | 18 |
| 12 | A590112 | Шайба | 17 |
| 13 | J950012 | Гайка | 2 |
| 14 | 449490 | Шайба | 3 |
| 15 | 7016988 | Крышка | 1 |
| 16 | 7018348 | Крышка | 1 |
| 17 | 4203445 | Пластина | 1 |
| 18 | 8038383 | Крышка | 1 |
| 19 | 8036805 | Пластина | 1 |
| 20 | 8036806 | Пластина | 1 |
| 21 | 4202172 | Кронштейн | 1 |
| 22 | 4147883 | Ограничитель | 1 |
| 24 | J901225 | Болт | 23 |
| 25 | A590112 | Шайба | 20 |
| 26 | J901022 | Болт | 1 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | J217083 | Шайба | 1 |
| 29 | A590120 | Шайба | 2 |
| 30 | A590912 | Пружинная шайба | 1 |
| 31 | J952010 | Гайка | 1 |
| 33 | 6007849 | Дверь | 1 |
| 33A | 7017862 | Блокировка в сборе | 1 |
| 34 | 7017681 | Дверь | 1 |
| 35 | J950012 | Гайка | 8 |
| 36 | A590912 | Пружинная шайба | 8 |
| 37 | 4188492 | Ограничитель | 1 |
| 38 | J901230 | Болт | 2 |
| 39 | A590912 | Пружинная шайба | 2 |
| 40 | A590112 | Шайба | 2 |
| 41 | 3037786 | Кронштейн | 1 |
| 42 | J900814 | Болт | 2 |
| 43 | A590908 | Пружинная шайба | 2 |
| 44 | A590108 | Шайба | 2 |
| 45 | M341220 | Болт с внутренним шестигранником | 2 |
| 46 | A590112 | Шайба | 2 |
| 48 | 6007785 | Крышка | 1 |
| 48A | 7017862 | Блокировка в сборе | 1 |
| 49 | J901022 | Болт | 2 |
| 50 | A590910 | Пружинная шайба | 4 |
| 51 | J950010 | Гайка | 2 |
| 52 | 4194836 | Ограничитель | 1 |
| 53 | J901225 | Болт | 2 |
| 54 | A590912 | Пружинная шайба | 2 |
| 55 | A590112 | Шайба | 2 |
| 57 | 4188366 | Стойка | 1 |
| 58 | A590108 | Шайба | 2 |
| 59 | 4022697 | Стопорный палец | 2 |
| 61 | 8035445 | Стойка | 1 |
| 62 | J901225 | Болт | 2 |
| 63 | A590912 | Пружинная шайба | 2 |
| 65 | 4093058 | Зеркало | 1 |
| 65A | M500807 | Гайка | 1 |
| 65B | A590908 | Пружинная шайба | 1 |
| 72 | 94-2816 | Резиновая втулка | 1 |
| 77 | 8019989 | Стойка | 1 |
| 78 | 4113705 | Хомут | 1 |
| 79 | J900840 | Болт | 2 |
| 80 | A590908 | Пружинная шайба | 2 |
| 81 | 9728640 | Опора | 1 |
| 82 | J901225 | Болт | 2 |
| 83 | A590912 | Пружинная шайба | 2 |
| 84 | A590112 | Шайба | 2 |
| 85 | 4073519 | Лента | 8 |
| 86 | 4121128 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
