Конфлуент трубопроводы — HITACHI EX220

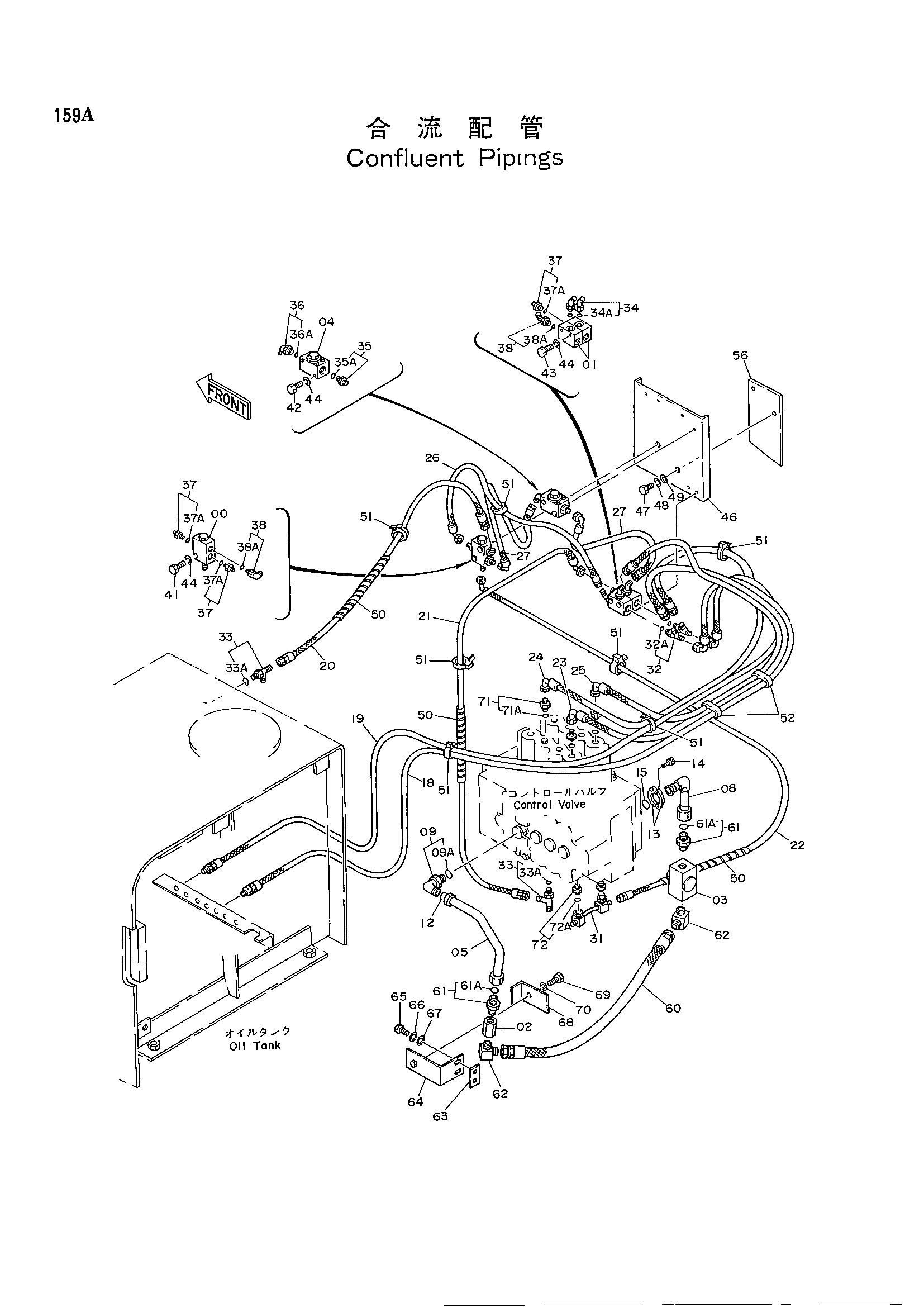

Заводская схема «Конфлуент трубопроводы» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203446 | Клапан | 1 |
| 01 | 4203447 | Челночный клапан | 2 |
| 02 | 9034571 | Обратный клапан | 1 |
| 03 | 4205902 | Запорный клапан | 1 |
| 04 | 4211313 | Запорный клапан | 1 |
| 05 | 9729263 | Трубка | 1 |
| 08 | 9729264 | Трубка | 1 |
| 09 | 4205391 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 1 |
| 13 | 986910 | Разъёмный фланец | 2 |
| 14 | M341030 | Болт с внутренним шестигранником | 4 |
| 15 | 971489 | Уплотнительное кольцо | 1 |
| 18 | 4213475 | Нейлоновый шланг | 1 |
| 19 | 4213476 | Нейлоновый шланг | 1 |
| 20 | 4213477 | Нейлоновый шланг | 1 |
| 21 | 4213478 | Нейлоновый шланг | 1 |
| 22 | 4213479 | Нейлоновый шланг | 1 |
| 23 | 4213480 | Нейлоновый шланг | 1 |
| 24 | 4213481 | Нейлоновый шланг | 1 |
| 25 | 4213482 | Нейлоновый шланг | 1 |
| 26 | 4213401 | Шланг | 1 |
| 27 | 4213402 | Шланг | 2 |
| 31 | 8039468 | Трубка | 1 |
| 32 | 4207300 | Тройник | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4205363 | Тройник | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4200472 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4200466 | Адаптер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4154671 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4200467 | Адаптер | 3 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4156434 | Угловой штуцер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 41 | J900850 | Болт | 2 |
| 42 | J900860 | Болт | 2 |
| 43 | J900880 | Болт | 2 |
| 44 | A590908 | Пружинная шайба | 6 |
| 46 | 8040230 | Кронштейн | 1 |
| 47 | J901225 | Болт | 2 |
| 48 | A590912 | Пружинная шайба | 2 |
| 49 | 4086891 | Шайба | 2 |
| 50 | 4133527 | Защитный кожух | 3 |
| 51 | 4055312 | Ленточный зажим | 7 |
| 52 | 4203210 | Хомут | 2 |
| 56 | 4213731 | Седло винта | 1 |
| 60 | 4214454 | Шланг | 1 |
| 61 | 4208243 | Адаптер | 2 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 94-1404 | Елбое S | 2 |
| 63 | 4207879 | Седло винта | 1 |
| 64 | 9729240 | Кронштейн | 1 |
| 65 | J901025 | Болт | 2 |
| 66 | A590910 | Пружинная шайба | 2 |
| 67 | A590110 | Плоская шайба | 2 |
| 68 | 4215350 | Хомут | 1 |
| 69 | J901270 | Болт | 1 |
| 70 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
