Масляный радиатор трубопроводы — HITACHI EX220

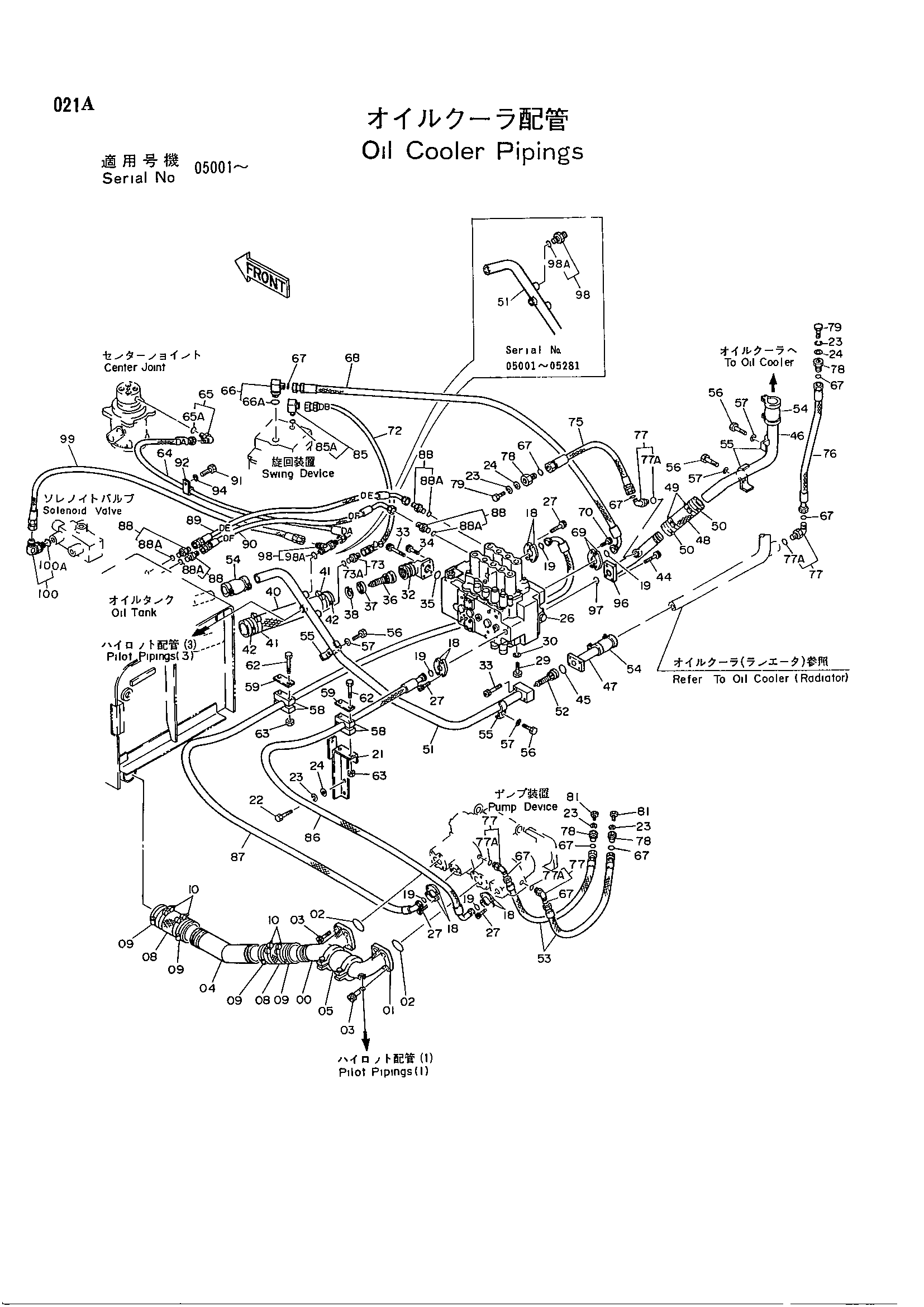

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2024562 | Коллектор | 1 |
| 01 | 1009574 | Коллектор | 1 |
| 02 | A811075 | Уплотнительное кольцо | 2 |
| 03 | M341228 | Болт с внутренним шестигранником | 8 |
| 04 | 4208969 | Всасывающая трубка | 1 |
| 05 | 4071215 | Муфта | 1 |
| 08 | 4109378 | Резиновый шланг | 2 |
| 09 | 4507397 | Хомут шланга | 4 |
| 10 | 4152705 | Хомут шланга | 4 |
| 18 | 4085560 | Разъёмный фланец | 8 |
| 19 | 966993 | Уплотнительное кольцо | 5 |
| 21 | 8035747 | Опора | 1 |
| 22 | J901235 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 6 |
| 24 | A590112 | Плоская шайба | 4 |
| 26 | 4187139 | Гидрораспределитель | 1 |
| 27 | M341245 | Болт с внутренним шестигранником | 16 |
| 29 | J901635 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 4 |
| 32 | 2022811 | Коллектор | 1 |
| 33 | M341060 | Болт с внутренним шестигранником | 6 |
| 34 | M341022 | Болт с внутренним шестигранником | 2 |
| 35 | A811040 | Уплотнительное кольцо | 1 |
| 36 | 4188627 | Клапан | 1 |
| 37 | 4188628 | Кольцо | 1 |
| 38 | 991721 | Стопорное кольцо | 1 |
| 40 | 4120294 | Резиновый шланг | 1 |
| 41 | 4156850 | Хомут шланга | 2 |
| 42 | 4504491 | Хомут шланга | 2 |
| 44 | M341036 | Болт с внутренним шестигранником | 4 |
| 45 | A811045 | Уплотнительное кольцо | 1 |
| 46 | 3038718 | Обратная трубка | 1 |
| 47 | 9727929 | Обратная трубка | 1 |
| 48 | 4080206 | Резиновый шланг | 1 |
| 49 | 4505385 | Хомут шланга | 2 |
| 50 | 4159683 | Хомут шланга | 2 |
| 51 | 7018364 | Обратная трубка | 1 |
| 52 | 4204745 | Клапан | 1 |
| 53 | 4187389 | Шланг | 2 |
| 54 | 4069801 | Муфта | 3 |
| 55 | 4053698 | Хомут трубки | 4 |
| 56 | J901270 | Болт | 4 |
| 57 | A590912 | Пружинная шайба | 4 |
| 58 | 4194953 | Хомут | 4 |
| 59 | 4195494 | Пластина | 2 |
| 62 | J901090 | Болт | 4 |
| 63 | J950010 | Гайка | 4 |
| 64 | 4203107 | Нейлоновый шланг | 1 |
| 65 | 4154671 | Угловой штуцер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4202113 | Угловой штуцер | 1 |
| 66A | 4506429 | Уплотнительное кольцо | 1 |
| 67 | 4187308 | Уплотнительное кольцо | 9 |
| 68 | 4204119 | Шланг | 1 |
| 69 | 962453 | Разъёмный фланец | 2 |
| 70 | M341030 | Болт с внутренним шестигранником | 4 |
| 72 | 4203106 | Нейлоновый шланг | 1 |
| 73 | 4200466 | Адаптер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4204160 | Шланг | 1 |
| 76 | 4204162 | Шланг | 1 |
| 77 | 4157562 | Угловой штуцер | 4 |
| 77A | 4506424 | Уплотнительное кольцо | 1 |
| 78 | 4204882 | Пробка | 4 |
| 79 | J901230 | Болт | 2 |
| 81 | J901235 | Болт | 2 |
| 85 | 4200471 | Угловой штуцер | 1 |
| 85A | 4506418 | Уплотнительное кольцо | 1 |
| 86 | 4213426 | Шланг | 1 |
| 87 | 4213427 | Шланг | 1 |
| 88 | 4200465 | Адаптер | 4 |
| 88A | 957366 | Уплотнительное кольцо | 1 |
| 89 | 4204183 | Нейлоновый шланг | 1 |
| 90 | 4204184 | Нейлоновый шланг | 1 |
| 91 | J901018 | Болт | 1 |
| 92 | 4190275 | Зажим | 1 |
| 94 | A590910 | Пружинная шайба | 1 |
| 96 | 9728575 | Обратная трубка | 1 |
| 97 | A811040 | Уплотнительное кольцо | 1 |
| 98 | 4200466 | Адаптер | 1 |
| 98 | 4205363 | Тройник | 1 |
| 98A | 4509180 | Уплотнительное кольцо | 1 |
| 99 | 4222077 | Шланг | 1 |
| 100 | 4156434 | Угловой штуцер | 1 |
| 100A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
