Гидрораспределитель — HITACHI EX220

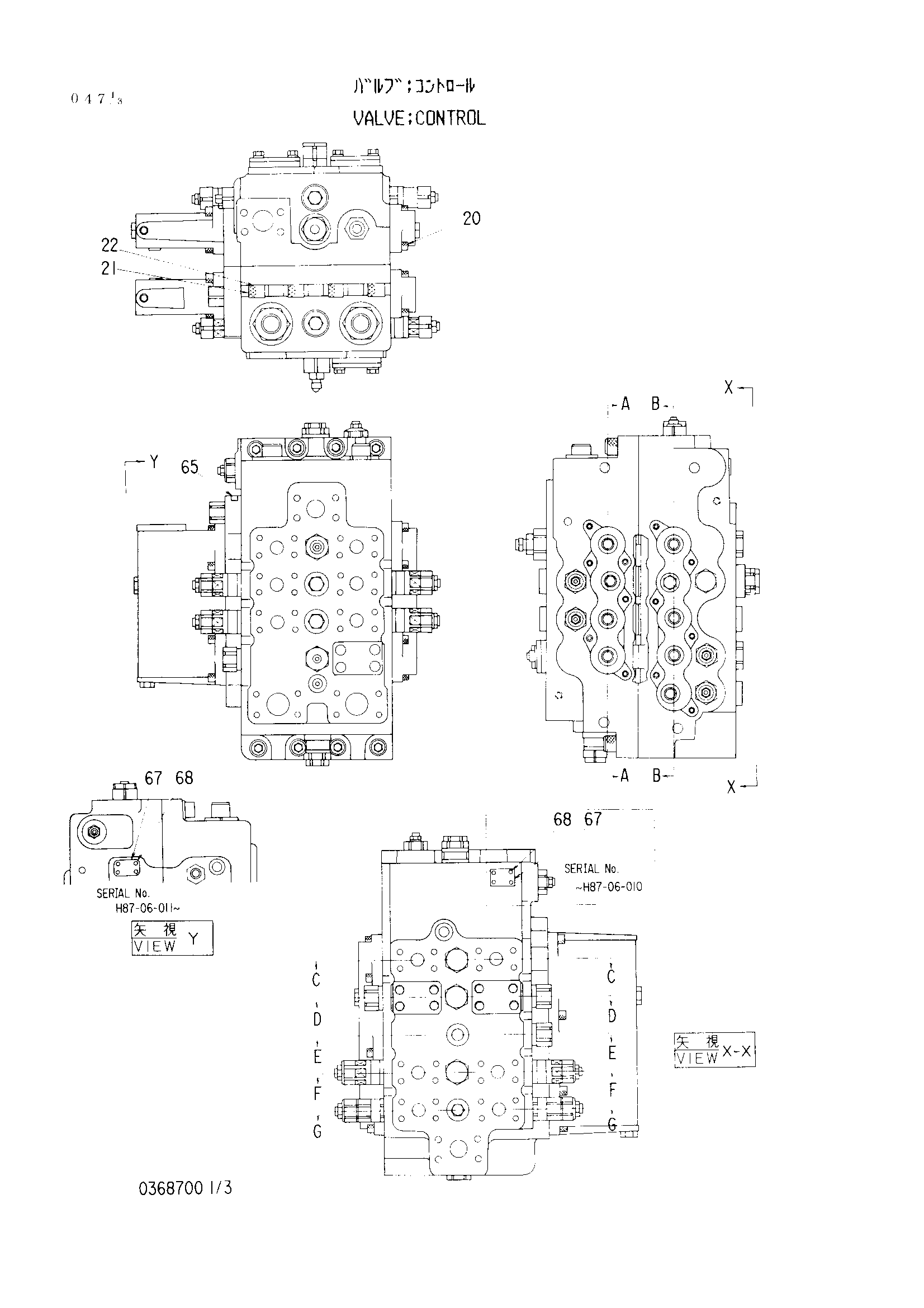

Заводская схема «Гидрораспределитель» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4210512 | Гидрораспределитель | 1 | |
| 3 | 0309701 | Колпачок | 1 |
| 4 | 0309702 | Колпачок | 1 |
| 5 | 0309703 | Колпачок | 1 |
| 6 | 0309704 | Колпачок | 1 |
| 7 | A810040 | Уплотнительное кольцо | 18 |
| 8 | 0306003 | Седло пружины | 18 |
| 9 | 0306005 | Концевой | 9 |
| 10 | 0309705 | Пружина | 9 |
| 20 | 0224408 | Болт с внутренним шестигранником | 24 |
| 21 | 0309602 | Болт с внутренним шестигранником | 8 |
| 22 | 0309603 | Шайба | 8 |
| 23 | 0224411 | Пробка | 6 |
| 24 | 0111715 | Уплотнительное кольцо | 9 |
| 25 | 0111711 | Тарельчатый клапан | 5 |
| 26 | 0224410 | Пружина | 3 |
| 30 | 0309707 | Клапан | 1 |
| 30A-G | 4251808 | Уплотнение в сборе | 1 |
| 31 | 0309708 | Клапан | 1 |
| 31A-G | 4251808 | Уплотнение в сборе | 1 |
| 32 | 0309709 | Предохранительный клапан | 2 |
| 32A | 0111715 | Уплотнительное кольцо | 1 |
| 33 | 0309710 | Пробка в сборе | 2 |
| 33A-C | 4257233 | Комплект уплотнений | 1 |
| 34 | 0309711 | Пробка в сборе | 2 |
| 34A-C | 4257234 | Комплект уплотнений | 1 |
| 35 | 0309712 | Пробка в сборе | 1 |
| 35A-B | 4257235 | Комплект уплотнений | 1 |
| 36 | 4226442 | Уплотнительное кольцо | 4 |
| 38 | 0309713 | Пробка | 1 |
| 39 | 0309714 | Тарельчатый клапан | 1 |
| 40 | 0309715 | Пружина | 1 |
| 41 | 0309716 | Пробка | 1 |
| 42 | 0309717 | Пробка | 2 |
| 43 | 0125107 | Тарельчатый клапан | 1 |
| 44 | 0125108 | Пружина | 2 |
| 45 | 0309718 | Тарельчатый клапан | 1 |
| 46 | 0309719 | Пружина | 1 |
| 49 | 0309721 | Втулка | 1 |
| 50 | 0309722 | Пластина | 6 |
| 51 | 0224423 | Болт | 12 |
| 52 | A590910 | Пружинная шайба | 12 |
| 53 | 0309723 | Пробка | 3 |
| 54 | 999867 | Уплотнительное кольцо | 3 |
| 55 | 0309724 | Опорное кольцо | 3 |
| 56 | 0309604 | Тарельчатый клапан | 1 |
| 57 | 0309605 | Пружина | 1 |
| 58 | 4226443 | Уплотнительное кольцо | 1 |
| 59 | 0309608 | Тарельчатый клапан | 2 |
| 60 | 0309606 | Пружина | 2 |
| 61 | 4506424 | Уплотнительное кольцо | 1 |
| 63 | 4226444 | Уплотнительное кольцо | 1 |
| 65 | 94-2010 | Пробка | 3 |
| 66 | 4226445 | Уплотнительное кольцо | 4 |
| 71 | 0309727 | Пробка | 1 |
| 72 | 0309607 | Сиденье | 1 |
| 73 | 4226446 | Уплотнительное кольцо | 6 |
| 74 | 0309728 | Пружина | 2 |
| 75 | 0218607 | Пробка в сборе | 1 |
| 76 | 0309729 | Тарельчатый клапан | 1 |
| 77 | 0224413 | Пружина | 1 |
| 78 | 0309730 | Обратный клапан | 1 |
| 78A | 0111715 | Уплотнительное кольцо | 1 |
| 80 | 0309731 | Пробка в сборе | 2 |
| 81 | 0309732 | Пробка в сборе | 1 |
| 82 | 4216874 | Предохранительный клапан | 1 |
| 82A | 4257232 | Уплотнительное кольцо | 1 |
| 83 | 4216875 | Предохранительный клапан | 1 |
| 83A | 4257232 | Уплотнительное кольцо | 1 |
| 86 | 4228353 | Предохранительный клапан | 6 |
| 86A | 4257232 | Уплотнительное кольцо | 1 |
| 87 | 4228354 | Предохранительный клапан | 2 |
| 87A | 4257232 | Уплотнительное кольцо | 1 |
| 88 | 0309733 | Пластина | 3 |
| 89 | 0224422 | Уплотнительное кольцо | 3 |
| 90 | 4239608 замена: 4250560 | Обратный клапан | 1 |
| 90 | 4250560 | Обратный клапан | 1 |
| 90A | 0111715 | Уплотнительное кольцо | 1 |
| 90B | 0125107 | Тарельчатый клапан | 1 |
| 90C | 0309720 | Втулка | 1 |
| 90C | 4237926 замена: 4250558 | Втулка | 1 |
| 90C | 4237926 замена: 4250559 | Втулка | 1 |
| 90C | 4250558 | Втулка | 1 |
| 90D | 0309725 | Тарельчатый клапан | 1 |
| 90D | 4237925 замена: 4250558 | Тарельчатый клапан | 1 |
| 90D | 4237925 замена: 4250559 | Тарельчатый клапан | 1 |
| 90D | 4250559 | Тарельчатый клапан | 1 |
| 90E | 0309726 | Пружина | 1 |
| 90E | 4237927 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
